LT1568 是一个具有轨至轨输入和输出的易用型有源 RC 滤波器单元式部件。该 IC 的内部电容器和内部低噪声运算放大器的 GBW 乘积均经过适当的修整，以便能够实现一致和可重复的滤波器响应。利用单个电阻器阻值，LT1568 提供了一对匹配的双极点巴特沃斯 (Butterworth) 低通滤波器，该滤波器具有适合于 I/Q 信道的单位增益。 　　

通过采用阻值不对称的外部电阻器，这两个双极点滤波器节能够产生不同的频率响应或增益。此外，还可对该两级进行级联，以形成一个具可设置响应的四极点滤波器。LT1568能实现高达 10MHz 的截止频率，因而成为高速数据通信中抗混淆或通道滤波处理的理想选择。LT1568 还可被用作一个带通滤波器。

LT1568 具有非常低的噪声，可支持 90dB 以上的信噪比。它还能够提供单端至差分信号转换，以实现对高速 A/D 转换器的直接驱动。LT1568 具有一种停机模式，当采用一个 5V 电源时，该模式可将电源电流减小至 0.5mA 左右。 　　

LT1568 采用窄式 16 引脚 SSOP 封装。

应用

• 替代分立式的 RC 有源滤波器和 LC 滤波器模块
• 抗混淆/重建滤波器
• 双或 I 和 Q 通道 (两个匹配的二阶滤波器被集成在一个封装内)
• 单端至差分转换
• 视频信号处理

• 采用单 3V 电源时的中心频率可高达 10MHz
• 易于使用 —— 采用单个电阻器阻值来设定低通截止频率(200kHz <= fC <= 5MHz)，不对称的电阻器阻值可将截止频率扩展至高达 10MHz
• 极灵活 —— 采用不同的电阻器阻值可实现带或不带增益的低通转移函数 (巴特沃斯、切比雪夫或定制)
• SNR = 92dB (fC = 2MHz，2VP-P)
• THD = -84dB (fC = 2MHz，1VP-P)
• 内部电容器精度修整至 ±0.75%
• 单个四极点低通滤波器或一对匹配的双极点低通滤波器
• 可连接成一个带通滤波器
• 单端或差分输出
• 可采用单 3V (最小值为 2.7V) 至 ±5V 电源运作
• 轨至轨输入和输出电压

LT1568CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.28（100-499个）；4.74（1000+个）

LT1568CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.28（100-499个）；4.74（1000+个）

LT1568IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.27（100-499个）；5.68（1000+个）

LT1568IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.27（100-499个）；5.68（1000+个）

DC675C：LT1568 四阶有源 RC 滤波器 IC

演示电路 DC675C 用于评估采用 LT1568 的滤波器电路。LT1568 是一款双路 2 阶有源 RC 滤波器单元式部件，具有精度为 ±0.75% 的电容器和增益带宽乘积 GBW 为 180MHz (修整至 ±10% 的最大偏差) 的低噪声运放。LT1568 运放的 ±10% GBW 偏差允许通过减小电阻值以较大限度抑制较高频率误差。LT1568 滤波器的截止或中心频率(fC) 范围是 200kHz 至 10MHz (带通滤波器则为 5MHz)。选择 200kHz 的下限只是为了较大限度降低电阻器噪声和 DC 偏移 (使用外部电容器时，fC 频率可小于 200kHz)。

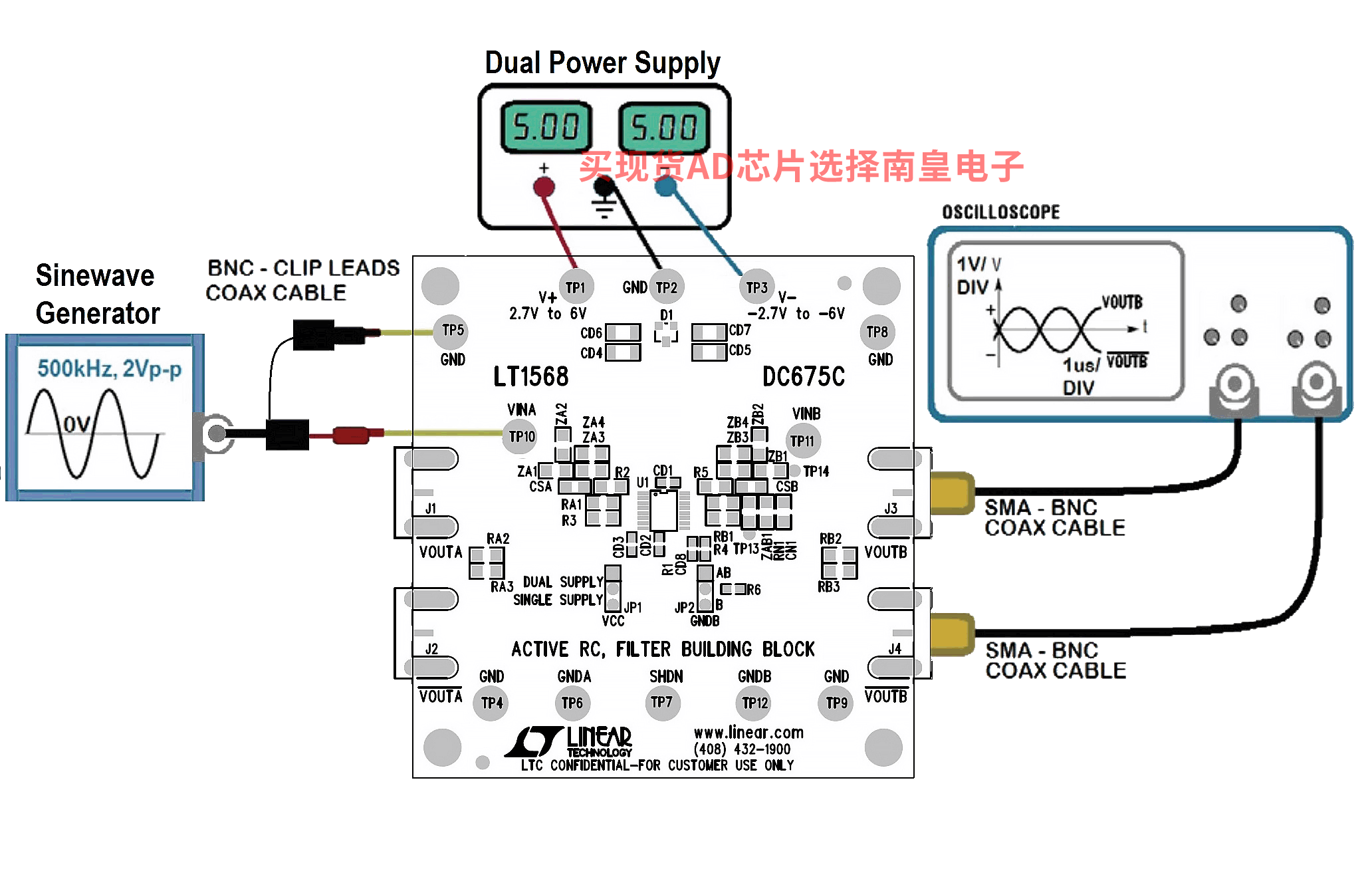

为了进行测试和评估，DC675C 组件配置为单路 4 阶、500kHz 窄通带带通滤波器。

对于其他可能的 LT1568 配置，DC675C 具有未使用的焊盘，用于预先配置了 PCB 走线的 0805 表面贴装电阻器和电容器，以实现下列高准确度 LT1568 滤波器电路：

4 阶低通滤波器 5 阶低通滤波器 4 阶窄通带带通 4 阶宽通带带通 4 阶高通滤波器

有关滤波器电路配置的更多信息，请参阅 LT1568 数据手册。
