LT1537 是一款 3 驱动器、5 接收器 RS232 收发器，其引脚与 LT1137A 相兼容，提供了性能改善和两种停机模式。LT1537 的充电泵专为实现扩展的合规性而设计，能提供大于 35mA 的负载电流。电源电流通常为 8mA，与类似的 CMOS 器件不相上下。一个先进的驱动器输出级在驱动重的容性负载时传输速率高达 250kbaud。

LT1537 完全符合所有的 RS232 规范。特殊的双极型结构技术可在故障情况超过针对 RS232 所规定的限值时保护驱动器和接收器免受损坏。驱动器输出和接收器输入可短接至 ±25V，并不会损坏器件或电源发生器。此外，RS232 I/O 引脚能安然承受多次 ±5kV ESD 冲击。

该收发器具有两种停机模式。一种停机模式负责停用驱动器和充电泵，另一种停机模式则用于关断所有的电路。当停机时，驱动器和接收器呈现高阻抗输出状态。

应用

• 笔记本电脑
• 掌上型电脑

• 低成本

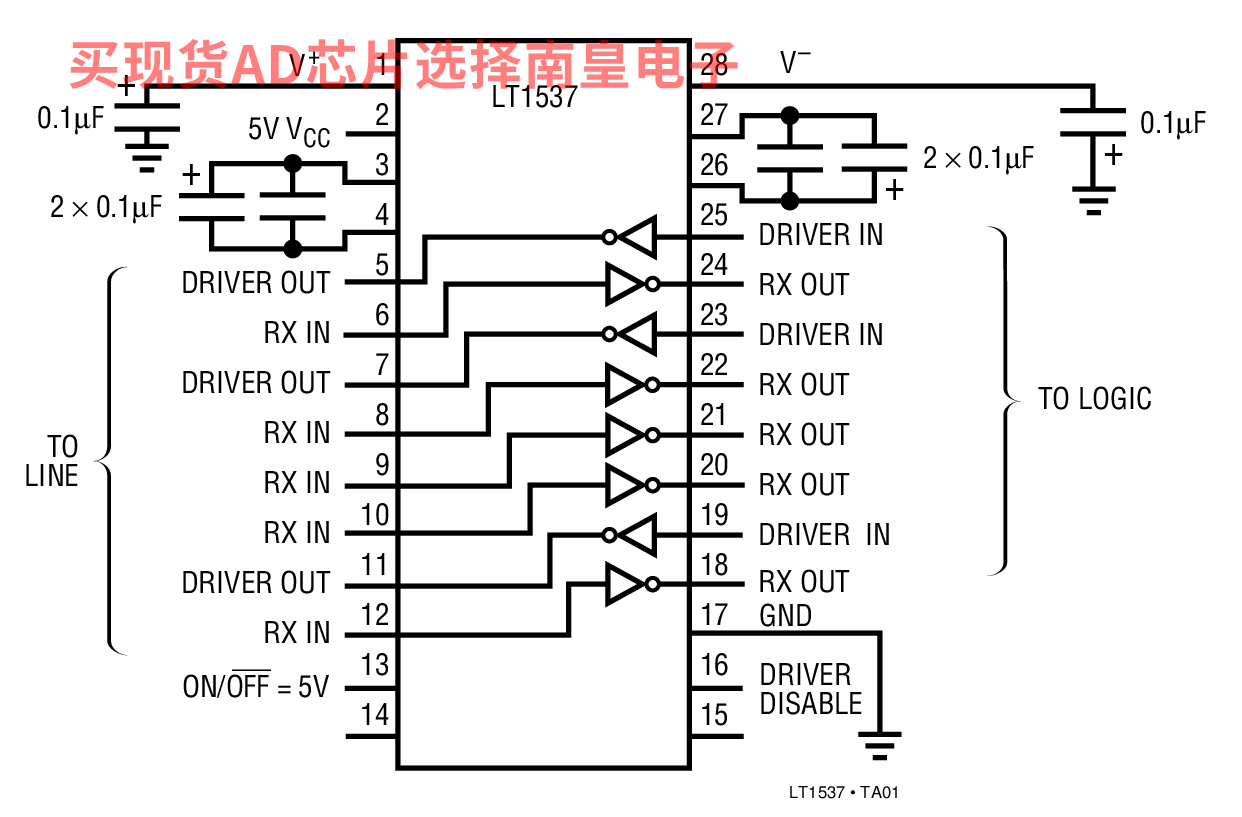

• 使用小的电容器：0.1μF、0.2μF
• 在停机模式中电源电流为 1μA

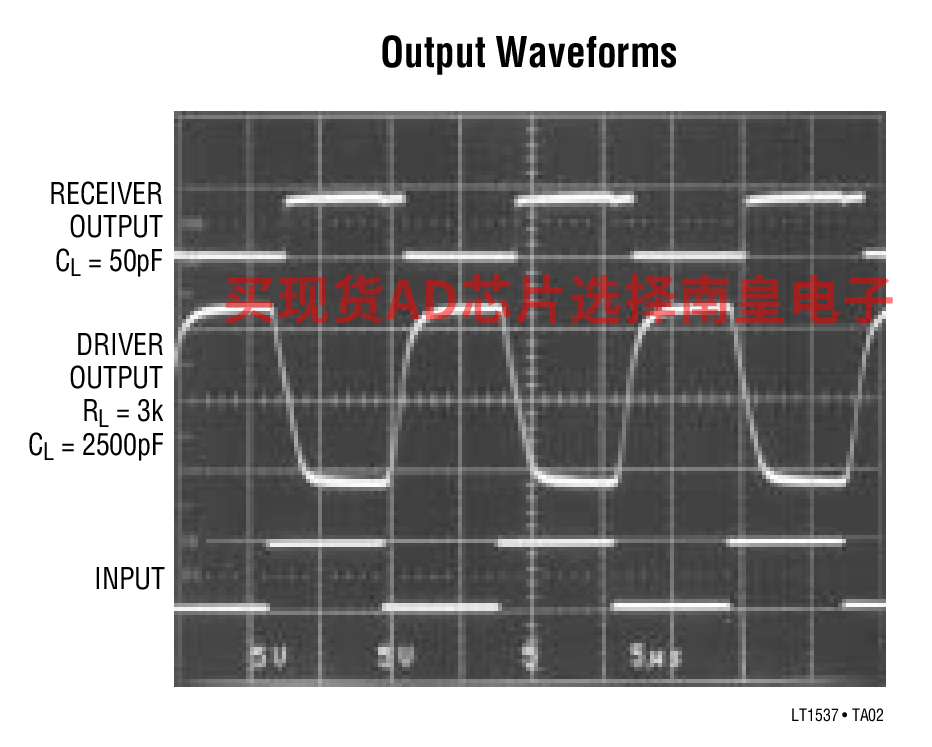

• 120kBaud 传输速率 (RL = 3k，CL = 2500pF)
• 250kBaud 传输速率 (RL = 3k，CL = 1000pF)
• 与 CMOS 器件相似的低功率：40mW
• 采用单 5V 电源工作
• 简易的 PC 布局：直通式架构
• 坚固型双极性设计
• 当关闭或断电时输出呈高阻抗状态
• 改进的保护能力：RS232 I/O 线路可被强制至 ±25V 而不致受损
• 输出过压不会迫使电流返回到电源中
• 绝对无闭锁现象
• 可提供 SO 封装

LT1537CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.8（1000+个）

LT1537CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.8（1000+个）

LT1537CSW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.34（1000+个）

LT1537CSW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.34（1000+个）

LT1537CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.8（1000+个）

LT1537CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.8（1000+个）

LT1537CSW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.34（1000+个）

LT1537CSW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.57（100-499个）；3.34（1000+个）
