- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：升降压电池充电器
- 功能描述：SEPIC 恒定电流 / 恒定电压电池充电器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1512 是一款 500kHz 电流模式开关稳压器，专为制作一个恒定电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外，该器件还具有一个电流检测反馈电路，用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位，并与电池本身完全分开，从而简化了电池开关操作和系统接地问题。此外，即使在输入电压低于电池电压的情况下，这些拓扑结构也允许进行充电操作。

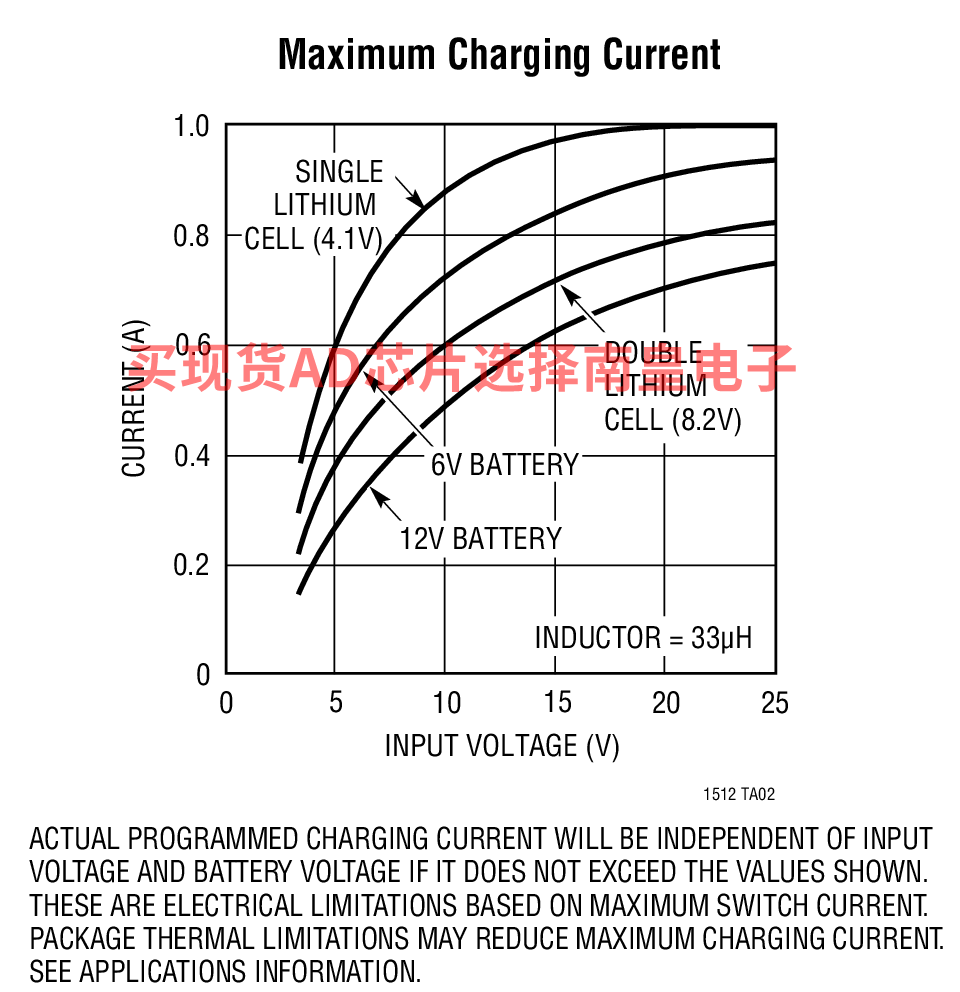

LT1512 上的最大开关电流为 1.5A。这使得能够为单节锂离子电池提供高达 1A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型，均能够很容易地设置充电电流。
应用
- NiCd (镍镉)、NiMH (镍氢)、铅酸或可再充电锂电池的电池充电
- 精准电流限制电源
- 恒定电压 / 恒定电流电源
- 换能器激励
- 充电器输入电压可以高于、等于或低于电池电压
- 能够将任何数量的电池充电至高达 30V (最大输入电压 = 40V – VBAT)
- 1% 的电压准确度 (对于可再充电锂电池)
- 500kHz 的开关频率较大限度地减小了电感器尺寸
- 旨在实现高效率的 100mV 电流检测电压
- 电池可以直接接地
- 可以容易地设置或关断充电电流
LT1512CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.43（100-499个）；4.14（1000+个）
LT1512CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.72（100-499个）；4.38（1000+个）
LT1512CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.72（100-499个）；4.38（1000+个）
LT1512IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：6.04（100-499个）；5.59（1000+个）
LT1512IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.04（100-499个）；5.59（1000+个）
LT1512IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.06（100-499个）；4.77（1000+个）
LT1512IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.43（100-499个）；4.14（1000+个）
LT1512CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.72（100-499个）；4.38（1000+个）
LT1512CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.72（100-499个）；4.38（1000+个）
LT1512IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：6.04（100-499个）；5.59（1000+个）
LT1512IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.04（100-499个）；5.59（1000+个）
LT1512IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.06（100-499个）；4.77（1000+个）
LT1512IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.96（1000+个）
LT1512IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.96（1000+个）
