LT1511 电流模式 PWM 电池充电器是最简单和最高效的解决方案，可对包括锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 等需要恒定电流和 / 或恒定电压充电的新式可再充电电池进行快速充电。内部开关能够提供 3A* DC 电流 (4A 峰值电流)。满充电电流可由电阻器或一个 DAC 来设置 (准确度在 5% 以内)。凭借 0.5% 的基准电压准确度，LT1511 可满足针对锂离子电池的严苛恒定电压充电要求。

该器件提供了第三个控制环路，用以调节从 AC 适配器吸收的电流。这使得设备运作和电池充电能够同时进行，而不会造成适配器过载。可减小充电电流以把适配器电流保持在规定的水平范围之内。

LT1511 能对 1V 至 20V 的电池进行充电。无需实施电流的接地检测，而且电池的负端子可直接连接至地。一个运行频率为 200kHz 的饱和开关可提供高充电效率和小电感器尺寸。在芯片和电池之间不需要布设一个隔离二极管，因为当拔去墙上适配器插头时，芯片将进入睡眠模式且仅吸收 3μA 电流。

• 用于可再充电的 NiCd、NiMH、铅酸和锂电池的充电器
• 具精准电流限值的开关稳压器



• 能为可再充电的镍镉 (NiCd)、镍氢 (NiMH) 和锂电池充电
  ── 充电电流由电阻器或 DAC 来设置
• 适配器电流环路可在计算机使用期间提供可能的最大充电电流
• 适合电压模式充电的精准 0.5% 准确度
• 具 4A 内部开关的高效率电流模式 PWM
• 5% 的充电电流准确度
• 可调欠压闭锁
• 当 AC 适配器被拿掉时将自动停机
• 低的反向电池漏电流： 3μA
• 电流检测可在电池的任一端子上进行
• 充电电流软起动
• 停机控制



LT1511CSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：8.11（100-499个）；7.59（1000+个）

LT1511CSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：8.11（100-499个）；7.59（1000+个）

LT1511ISW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：-40 to 125C，AD官网报价：10.01（100-499个）；9.32（1000+个）

LT1511ISW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：10.01（100-499个）；9.32（1000+个）

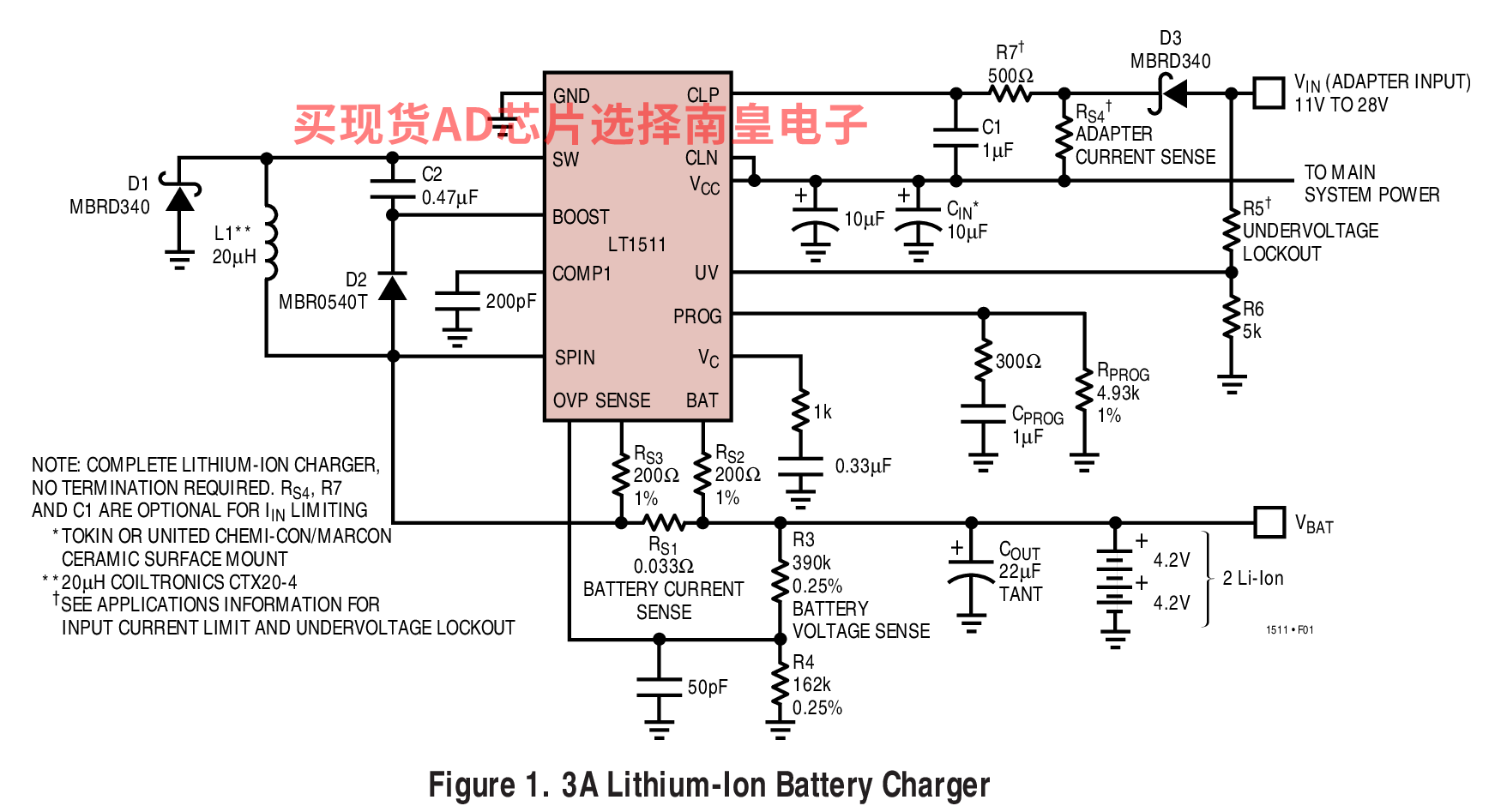

DC103A：LT1511 | 3A恒流/恒压电池充电器
