- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：低功耗运算放大器（≤ 1mA/放大器）
- 功能描述：四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1490A / LT1491A 是双通道和四通道运放，具有一个 500µV (最大值) 的低输入失调电压。LT1490A / LT1491A 可采用全单电源和分离电源工作 (总电压为 2V 至 44V)，每个放大器吸收的静态电流仅为 40µA。这些放大器具有反向电源保护功能；在高达 18V 的反向电源电压条件下，其吸收电流几乎为零。LT1490A / LT1491A 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1490A / LT1491A 能驱动重负载；其轨至轨输出驱动 20mA。LT1490A / LT1491A 具有稳定的单位增益，并能在使用任选的 0.22µF 和 150Ω 补偿网络时驱动高达 10,000 pF 的全容性负载。
LT1490A / LT1491A 具有一个独特的输入级，该输入可在高于正电源的电压下运作并保持高阻抗状态。输入可接受 44V (差分及共模) 电压，即使在使用一个 3V 电源工作时也不例外。内置电阻器可针对低于负电源达 15V 的故障提供输入保护。当输入低于 V－ 达 15V 或高于 V－ 达 44V 时，不会发生相位反转 (这与 V+ 无关)。

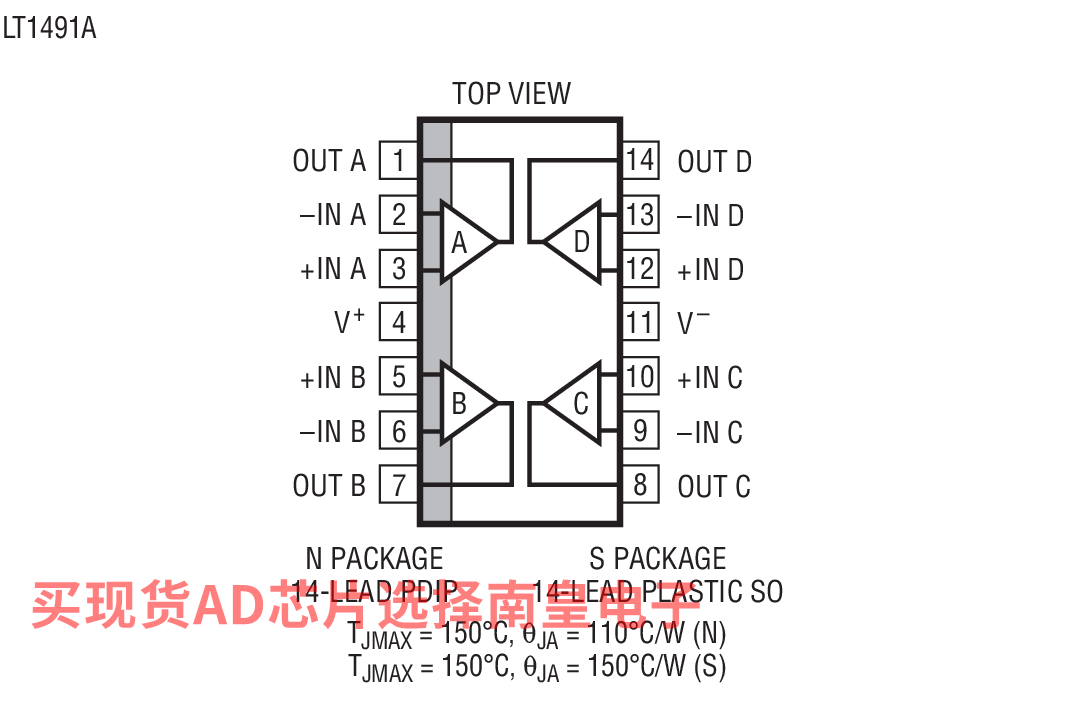

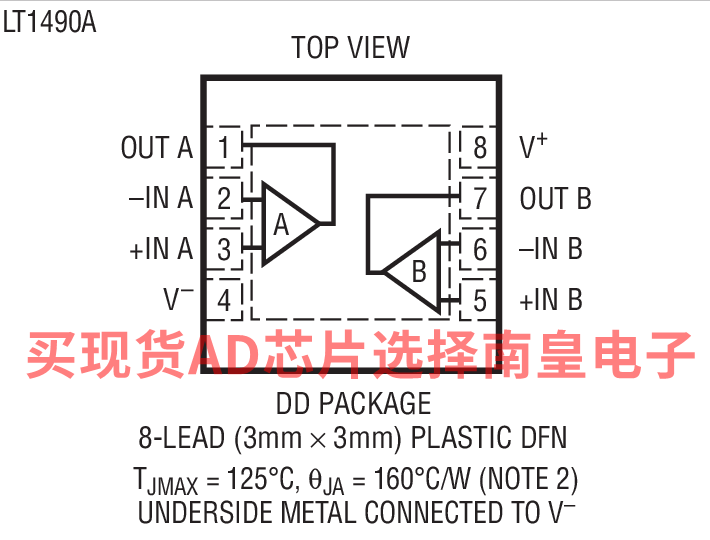

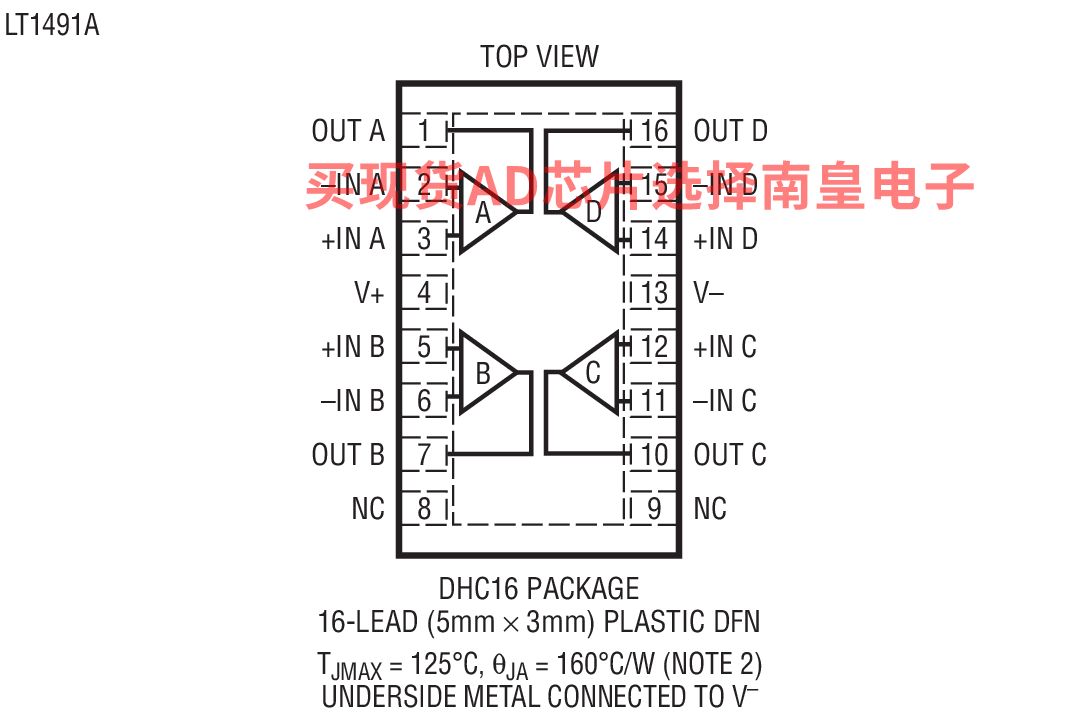

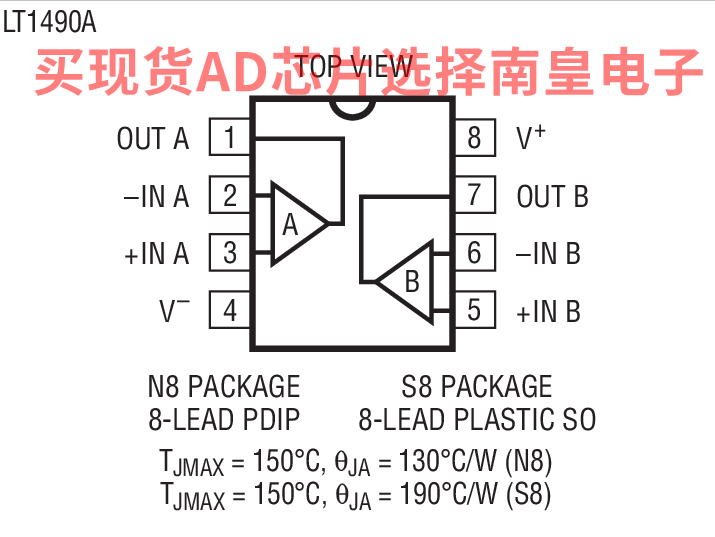

LT1490A 双通道运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1490A 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1491A 采用 14 引脚 SO、PDIP 和 5mm x 3mm x 0.8mm DFN 封装。
应用
- 电池或太阳能供电型系统
- 便携式仪表
- 传感器调理
- 电源电流检测

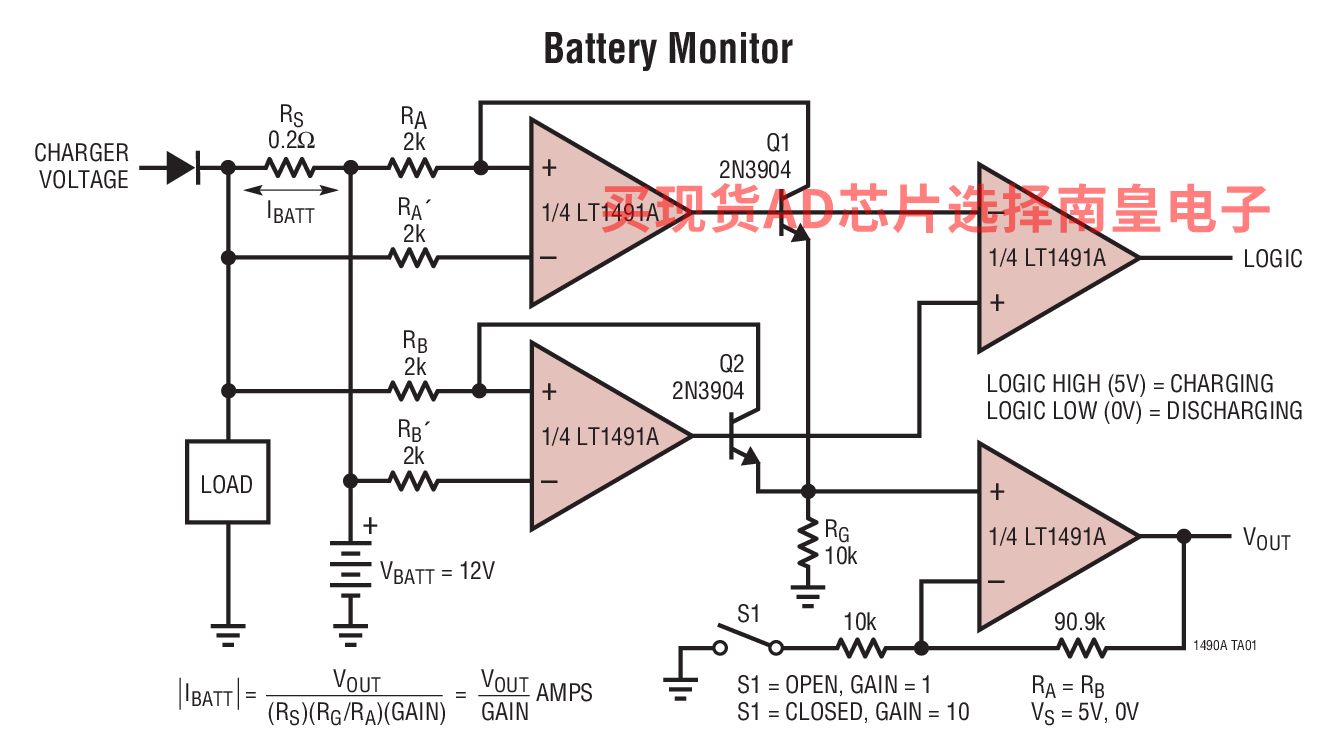

- 电池监视
- 微功率有源滤波器
- 4mA 至 20mA 发送器
- 低输入失调电压：500µV (最大值)
- 输出可摆动至偏离 V－ 达 10mV (最大值)
- 轨至轨输入和输出
- 微功率：每个放大器的电源电流为 50µA (最大值)
- Over-The-Top 输入共模范围扩展至 V－ 以上达 44V (这与 V+ 无关)
- 技术规格针对 3V、5V 和 ±15V 电源而拟订
- 高输出电流：20mA
- 输出可利用输出补偿网络驱动 10,000pF
- 反向电池保护至 18V
- 无电源排序问题
- 高电压增益：1500V/mV
- 高 CMRR：98dB
- 无相位反转
- 增益带宽乘积：200kHz
- 纤巧型 3mm x 3mm x 0.8mm DFN 封装
LT1491ACDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；3.98（1000+个）
LT1491ACDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；3.98（1000+个）
LT1491ACN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.62（100-499个）；3.45（1000+个）
LT1491ACS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.58（1000+个）
LT1491ACS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.58（1000+个）
LT1491AHS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：4.95（100-499个）；4.55（1000+个）
LT1491AHS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.95（100-499个）；4.55（1000+个）
LT1491AIDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：5.18（100-499个）；4.78（1000+个）
LT1491AIDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.18（100-499个）；4.78（1000+个）
LT1491AIN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：4.37（100-499个）；4.14（1000+个）
LT1491AIS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：4.66（100-499个）；4.32（1000+个）
LT1491AIS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.66（100-499个）；4.32（1000+个）
LT1491ACDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；3.98（1000+个）
LT1491ACDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；3.98（1000+个）
LT1491ACN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.62（100-499个）；3.45（1000+个）
LT1491ACS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.58（1000+个）
LT1491ACS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.58（1000+个）
LT1491AHS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：4.95（100-499个）；4.55（1000+个）
LT1491AHS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.95（100-499个）；4.55（1000+个）
LT1491AIDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：5.18（100-499个）；4.78（1000+个）
LT1491AIDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.18（100-499个）；4.78（1000+个）
LT1491AIN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：4.37（100-499个）；4.14（1000+个）
LT1491AIS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：4.66（100-499个）；4.32（1000+个）
LT1491AIS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.66（100-499个）；4.32（1000+个）
