LT1469（双通道、90MHz、22V/μs、准确度达16位的运算放大器）-AD代理

LT1469的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高速运算放大器（带宽 ≥ 50MHz）
功能描述：双通道、90MHz、22V/μs、准确度达16位的运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1469的产品详情：

LT1469 是一款双通道、精准、高速运算放大器，具 16 位准确度，并能在 900ns 的时间里稳定至 150μV (对于 10V 信号)。精准度与 AC 性能的这种独特组合使 LT1469 成为诸如 DAC 电流至电压转换和 ADC 缓冲器等高准确度应用的较佳选择。输入失调电压和反相输入偏置电流的初始准确度和漂移特性适合于负输出应用。

90MHz 增益带宽在所有频率条件下均确保了高开环增益，旨在降低失真。在诸如 ADC缓冲器等同相应用中，其低失真和 DC 准确度提供了完整的 16 位 AC 和 DC 性能。

相比于其他的精准运算放大器，LT1469 的 22V/μs 转换速率在诸如有源滤波器和仪表放大器等应用中改善了大信号性能。

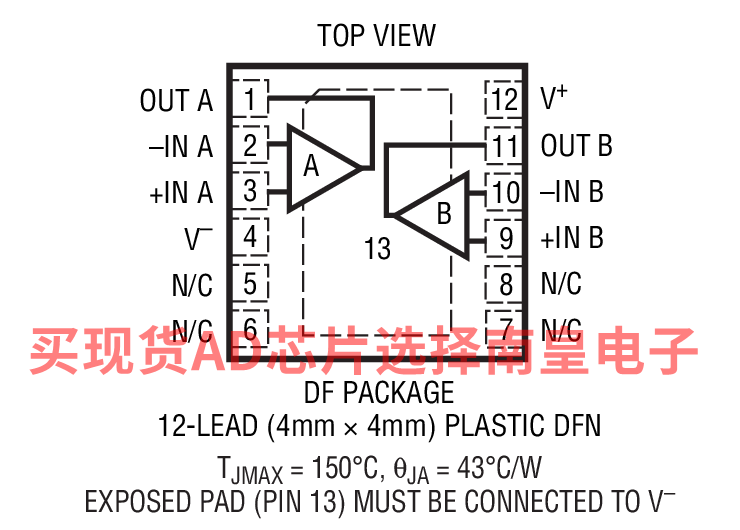

LT1469 采用一种节省空间的 4mm x 4mm 无引线封装以及小外形和 DIP 封装。另外，还提供了一款单通道器件版本 —— LT1468。

应用

精准仪表
高准确度数据采集系统

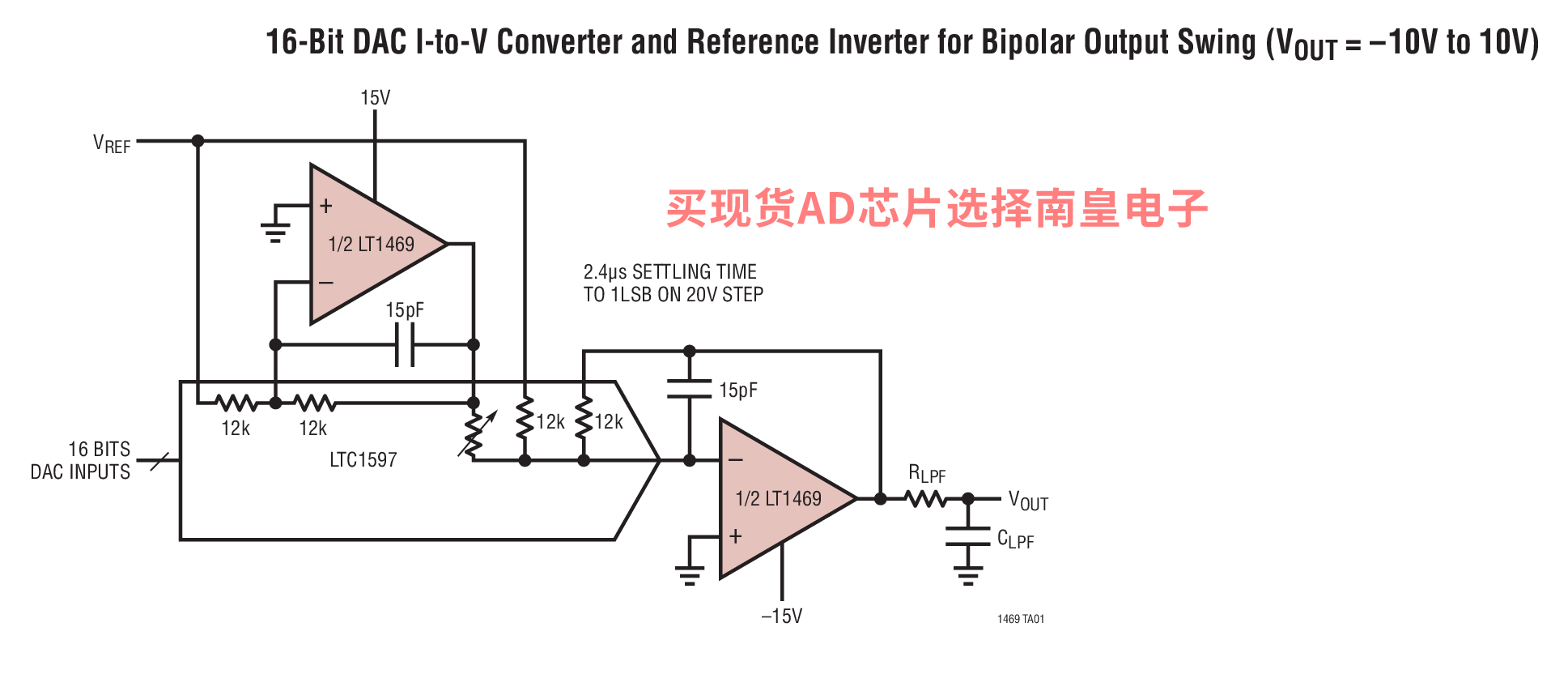

16 位 DAC 电流至电压转换器
ADC 缓冲器
低失真有源滤波器
光电二极管放大器

LT1469的优势和特点：

90MHz 增益带宽，f = 100kHz
最大输入失调电压：125μV
稳定时间：900ns (AV = -1，150μV，10V 阶跃)
22V/μs 转换速率
低失真，-96.5dB (对于 100kHz，10VP-P)
最大输入失调电压漂移：3μV/℃
最大反相输入偏置电流：10nA
最小 DC 增益：300V/mV
至 2k 负载的最小输出摆幅：±12.8V
具稳定的单位增益
输入噪声电压：5nV/√Hz
输入噪声电流：0.6pA/√Hz
总输入噪声专为 1kΩ < RS < 20kΩ 而优化
技术规格针对 ±5V 和 ±15V 电源电压来拟订

LT1469具体的完整产品型号参数及价格（美元）：

LT1469ACDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：8.36（100-499个）；6.93（1000+个）

LT1469ACDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.36（100-499个）；6.93（1000+个）

LT1469AIDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：9.79（100-499个）；8.12（1000+个）

LT1469AIDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.79（100-499个）；8.12（1000+个）

LT1469CDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：6.15（100-499个）；5.76（1000+个）

LT1469CDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.15（100-499个）；5.76（1000+个）

LT1469CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.25（100-499个）；4.95（1000+个）

LT1469CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；5.01（1000+个）

LT1469CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；5.01（1000+个）

LT1469IDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.91（1000+个）

LT1469IDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.42（100-499个）；6.91（1000+个）

LT1469IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：6.35（100-499个）；5.95（1000+个）

LT1469IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.45（100-499个）；6.01（1000+个）

LT1469IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.45（100-499个）；6.01（1000+个）

LT1469的评估套件：
