- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：低功耗运算放大器（≤ 1mA/放大器）
- 功能描述：四通道、精准、轨至轨输入和输出运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1366/LT1367/LT1368/LT1369 是双通道和四通道双极运算放大器，它们实现了轨至轨输入和输出操作能力与精准规格的组合。这些运放可在一个 1.8V 至 36V 的电源范围内保持其特性。其操作规格针对 3V、5V 和 ±15V 电源而拟订。输入失调电压通常为 150μV，并在驱动一个 10k 负载时提供了一个数值为 1,000,000 的开环增益 AVOL。共模抑制在整个轨至轨输入范围内的典型值为 90dB，而电源抑制为 110dB。
LT1366/LT1367 采用传统的补偿功能电路，可在容性负载 ≤1000pF 的情况下确保稳定性。LT1368/LT1369 所采用的补偿功能电路需要一个 0.1μF 的输出电容器，这改善了放大器的电源抑制性能并减小了高频条件下的输出阻抗。输出电容器的滤波操作降低了高频噪声，这在驱动 A/D 转换器时是有利的。

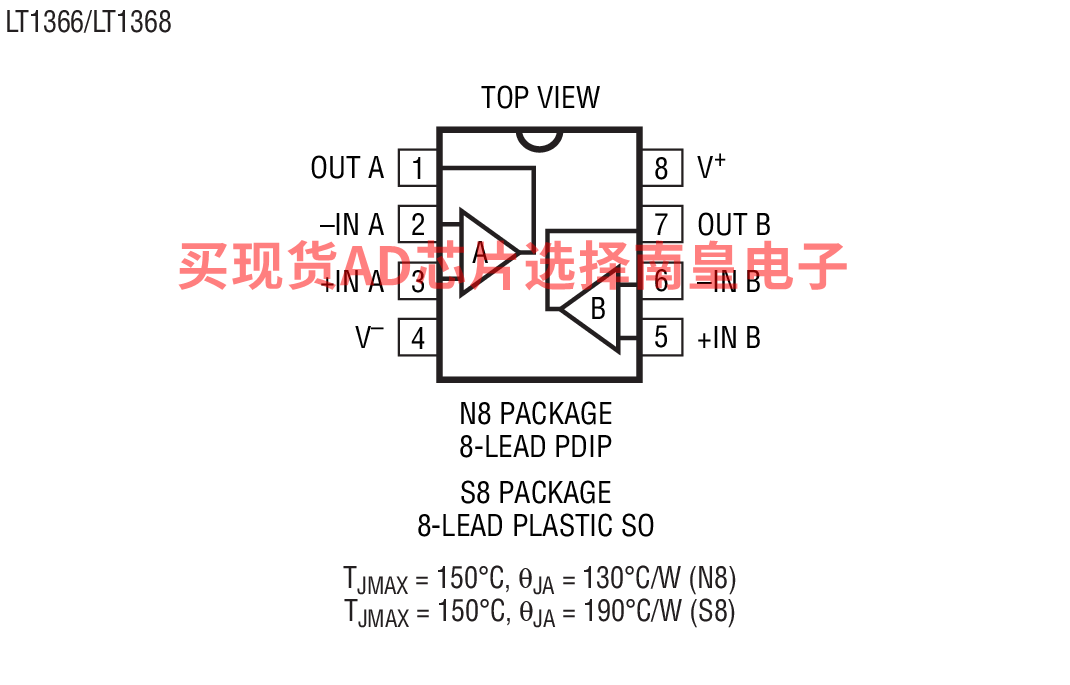

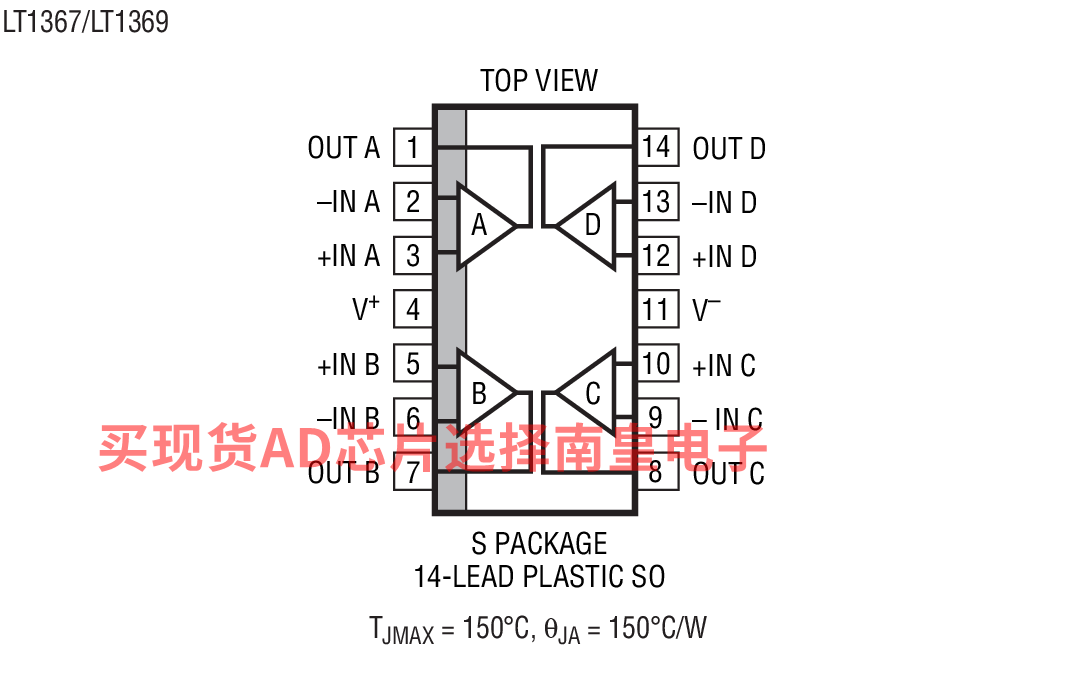

LT1366/LT1368 可提供采用标准双通道运放引出脚配置的塑料 8 引脚 PDIP 封装和 8 引脚 SO 封装。LT1367/LT1369 采用标准的四通道运放引出脚配置，可提供14 引脚塑料 SO 封装。这些器件可用作众多标准运放的直接替代型产品，旨在改善输入/输出范围和精准度。
应用
- 轨至轨缓冲放大器
- 低电压信号处理

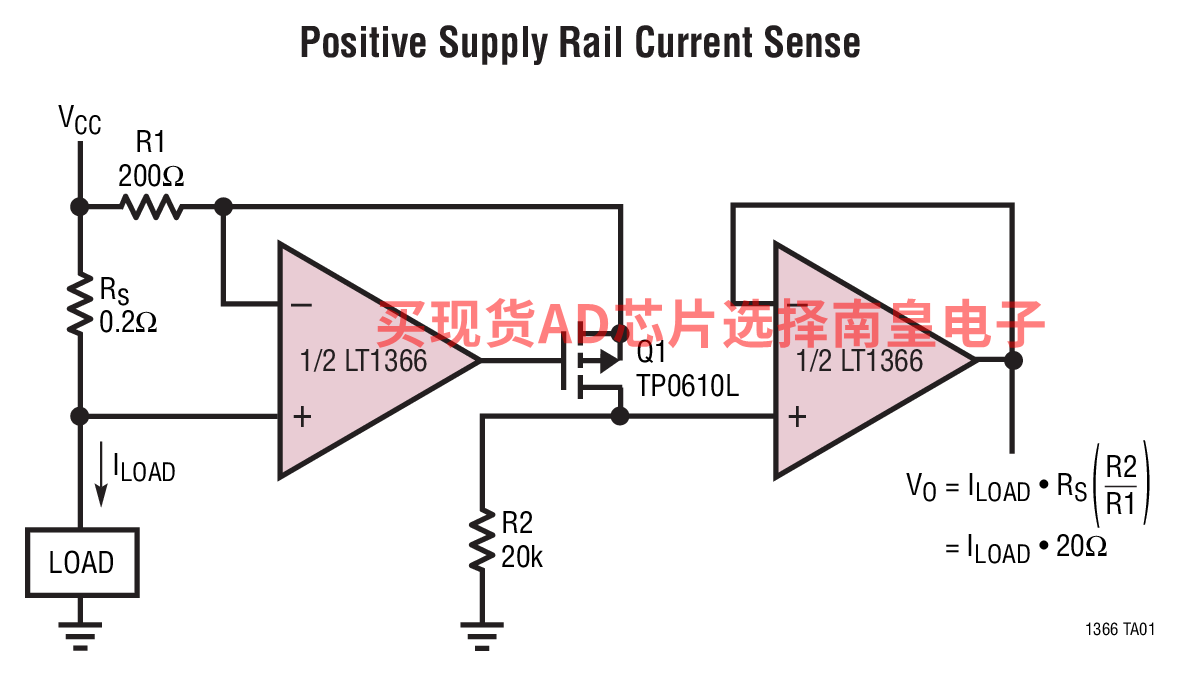

- 任一电源轨上的电源电流检测
- 驱动 A/D 转换器
- 输入共模范围包括两个电源轨
- 轨至轨输出摆幅
- 低输入失调电压：150μV
- 高共模抑制比：90dB
- 高 AVOL：>1V/μV (驱动 10k 负载)
- 低输入偏置电流：10nA
- 宽电源范围：1.8V 至 ±15V
- 低电源电流：每个放大器为 375μA
- 高输出驱动：30mA
- 400kHz 增益带宽乘积
- 转换速率：0.13V/μs
- 可在容性负载高达 1000pF 的情况下保持稳定
LT1369CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：7.42（100-499个）；7.08（1000+个）
LT1369CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.42（100-499个）；7.08（1000+个）
LT1369CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：7.42（100-499个）；7.08（1000+个）
LT1369CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.42（100-499个）；7.08（1000+个）
