LT1360的基本参数
  • 制造厂商:AD
  • 产品类别:运算放大器
  • 技术类目:低噪声运算放大器(≤ 10nV/√Hz)
  • 功能描述:50MHz、800V/μs 运算放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LT1360的产品详情:

LT1360 是一款高速、非常高转换速率运算放大器,具备卓越的 DC 性能。与具有相似带宽的同类器件相比,LT1360 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。该放大器是一个具出色稳定特性的单增益级,从而使这个电路成为数据采集系统的理想选择。输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±13V,和采用 ±5V 电源把一个 150Ω 负载驱动至 ±3.2V。另外,这款放大器还能驱动任何容性负载,因而使其适用于缓冲器或电缆驱动器应用。

LT1360 隶属于一个快速、高性能放大器系列,该系列采用了这种独特的拓扑,并运用了凌力尔特公司 (现隶属 ADI) 先进的双极型互补制造工艺。如果需要 LT1360 的双通道和四通道放大器版本,请参见 LT1361 / LT1362 的产品手册。假如需要每个放大器的电源电流为 6mA 的 70MHz 放大器,请参阅 LT1363 和 LT1364 / LT1365 的产品手册。倘若需要具 12MHz 和 25MHz 带宽的较低电源电流放大器,则请查阅 LT1354 至 LT1359 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。


应用

  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频及 RF 放大
  • 电缆驱动器
  • 数据采集系统
LT1360的优势和特点:
  • 50MHz 增益带宽
  • 800V/μs 转换速率
  • 5mA 最大电源电流
  • 9nV/√Hz 输入噪声电压
  • 具稳定的单位增益
  • C-Load 运放可驱动全容性负载
  • 1mV 最大输入失调电压
  • 1μA 最大输入偏置电流
  • 250nA 最大输入失调电流
  • 驱动 500Ω 负载时的最小输出摆幅为 ±13V
  • 驱动 150Ω 负载时的最小输出摆幅为 ±3.2V
  • 4.5V/mV 最小 DC 增益,RL = 1k

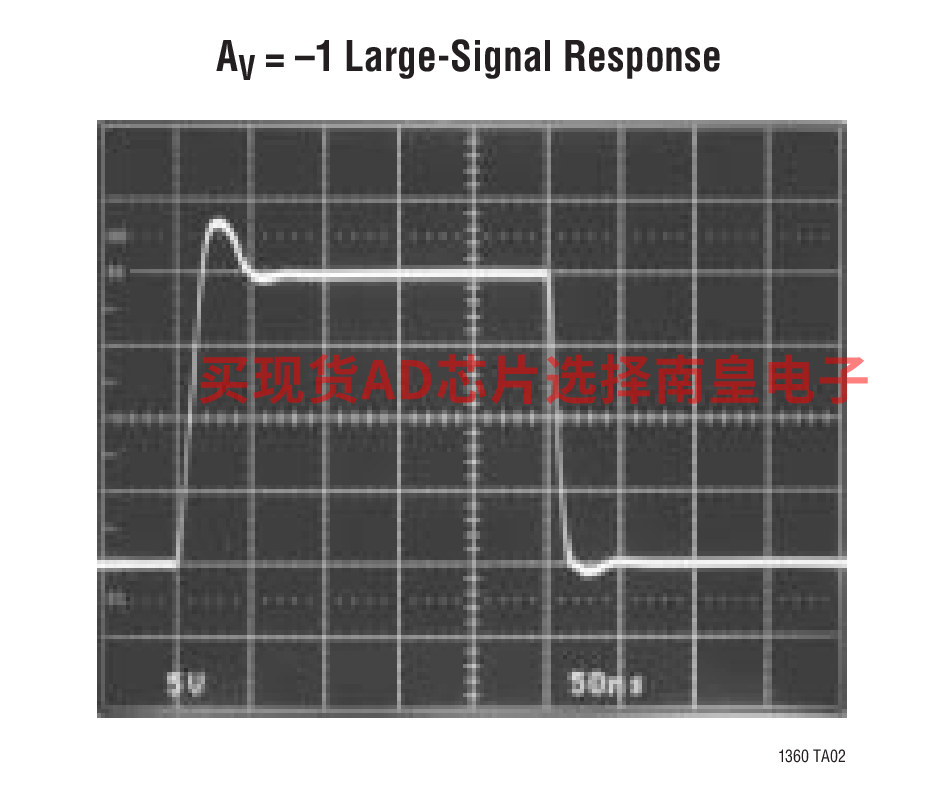

  • 60ns 稳定时间至 0.1%,10V 阶跃
  • 0.2% 差分增益,AV = 2,RL = 150Ω
  • 0.3° 差分相位,AV = 2,RL = 150Ω
  • 规格在 ±2.5V、±5V 和 ±15V
LT1360具体的完整产品型号参数及价格(美元):

LT1360CN8#PBF,封装:8-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.25(100-499个);2.2(1000+个)

LT1360CS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:0 to 70C,AD官网报价:2.6(100-499个);2.51(1000+个)

LT1360CS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.6(100-499个);2.51(1000+个)

轻松满足您的AD芯片采购需求
LT1360的评估套件:

DC417B:DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B:演示板
