- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：通用运算放大器
- 功能描述：四通道、25MHz、600V/μs 运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1358 / LT1359 是双通道和四通道低功率、高速运算放大器，具备出色的 AC 和DC 性能。与具有相似带宽的同类器件相比，这两款放大器拥有低得多的电源电流和较高的转换速率。电路拓扑是一个具有匹配高阻抗输入和电流反馈放大器之转换性能的电压反馈放大器。高转换速率和单级设计提供了卓越的稳定特性，从而使这个电路成为数据采集系统的理想选择。每个输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±12.5V，和采用 ±5V 电源把一个 150Ω 负载驱动至 ±3V。另外，这些放大器还能在驱动任何容性负载时保持稳定，因而使其适用于缓冲器应用。
LT1358 / LT1359 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的双极型互补制造工艺。如果需要 LT1358 / LT1359 的单通道放大器版本，请参见 LT1357 的产品手册。假如需要具较高电源电流的较高带宽器件，请查阅 LT1360 至 LT1365 的产品手册。倘若需要较低电源电流放大器，则请参阅 LT1354 和 LT1355 / LT1356 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。
应用
- 宽带放大器
- 缓冲器
- 有源滤波器
- 数据采集系统
- 光电二极管放大器
- 25MHz 增益带宽

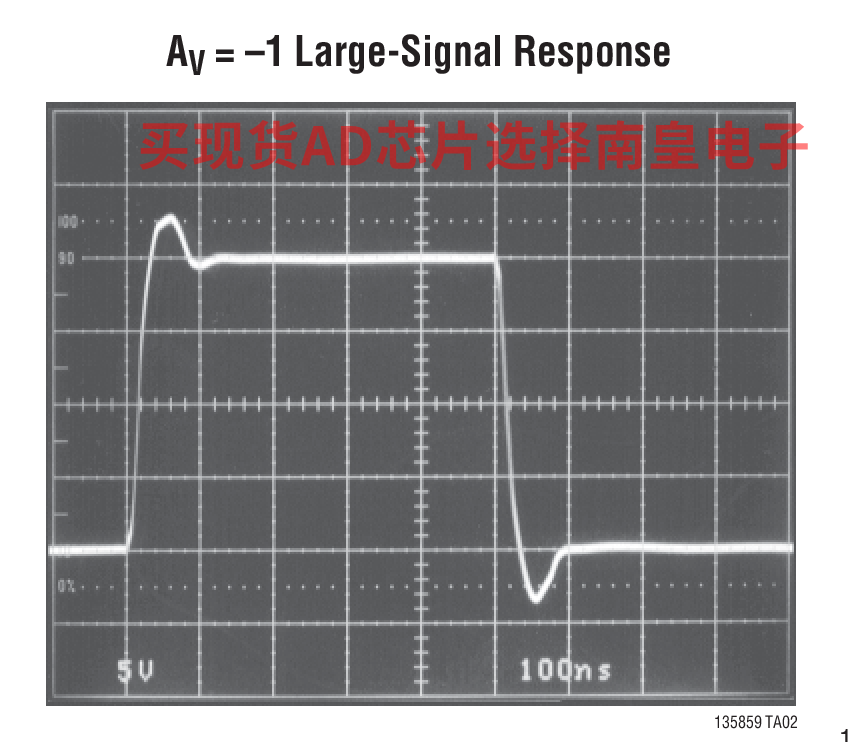

- 600V/μs 转换速率
- 每个放大器的最大电源电流为 2.5mA
- 具稳定的单位增益
- C-Load 运放可驱动全容性负载
- 8nV/√Hz 输入噪声电压
- 600μV 最大输入失调电压
- 500nA 最大输入偏置电流
- 120nA 最大输入失调电流
- 20V/mV 最小 DC 增益，RL = 1k
- 115ns 稳定时间至 0.1%，10V 阶跃
- 220ns 稳定时间至 0.01%，10V 阶跃
- 驱动 500Ω 负载时的最小输出摆幅为 ±12.5V
- 驱动 150Ω 负载时的最小输出摆幅为 ±3V
- 规格在 ±2.5V、±5V 和 ±15V

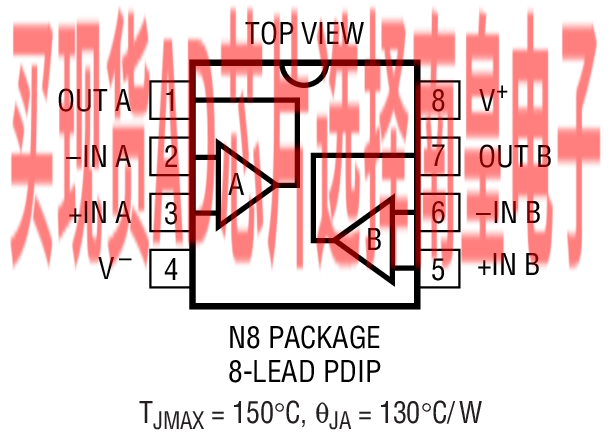

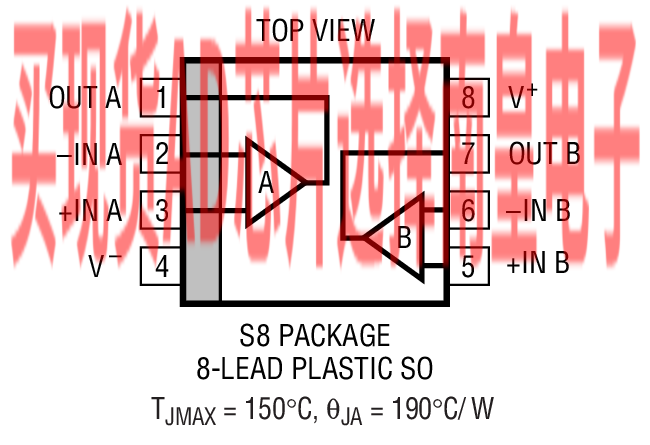

- LT1358 采用 8 引脚 PDIP 封装和 SO 封装
- LT1359 采用 14 引脚 PDIP 封装、14 引脚和 16 引脚 SO 封装
LT1359CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；6.5（1000+个）
LT1359CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.22（100-499个）；8.06（1000+个）
LT1359CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.22（100-499个）；8.06（1000+个）
LT1359CS14#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：7.15（100-499个）；7.01（1000+个）
LT1359CS14#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.15（100-499个）；7.01（1000+个）
LT1359IN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：7.82（100-499个）；7.47（1000+个）
LT1359IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：9.43（100-499个）；9.26（1000+个）
LT1359IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.43（100-499个）；9.26（1000+个）
LT1359IS14#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：8.2（100-499个）；8.05（1000+个）
LT1359IS14#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.2（100-499个）；8.05（1000+个）
LT1359CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：6.8（100-499个）；6.5（1000+个）
LT1359CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.22（100-499个）；8.06（1000+个）
LT1359CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.22（100-499个）；8.06（1000+个）
LT1359CS14#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：7.15（100-499个）；7.01（1000+个）
LT1359CS14#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.15（100-499个）；7.01（1000+个）
LT1359IN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：7.82（100-499个）；7.47（1000+个）
LT1359IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：9.43（100-499个）；9.26（1000+个）
LT1359IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.43（100-499个）；9.26（1000+个）
LT1359IS14#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：8.2（100-499个）；8.05（1000+个）
LT1359IS14#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.2（100-499个）；8.05（1000+个）
