LT1354 是一款低功率、高速、高转换速率运算放大器，其具备出色的 AC 和DC 性能。与具有相似带宽的同类器件相比，LT1354 拥有低得多的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。该放大器是拥有超群稳定特性的单增益级，从而使这个电路成为数据采集系统的理想选择。输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±12V，和采用 ±5V 电源把一个 150Ω 负载驱动至 ±2.5V。另外，此放大器还能在驱动任何容性负载时保持稳定，因而使其适用于缓冲器或电缆驱动器应用。

LT1354 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的互补双极型制造工艺。如果需要 LT1354 的双通道和四通道放大器版本，请参见 LT1355 / LT1356 的产品手册。假如需要具较高电源电流的较高带宽器件，请查阅 LT1357 至 LT1365 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。

• 宽带放大器
• 缓冲器

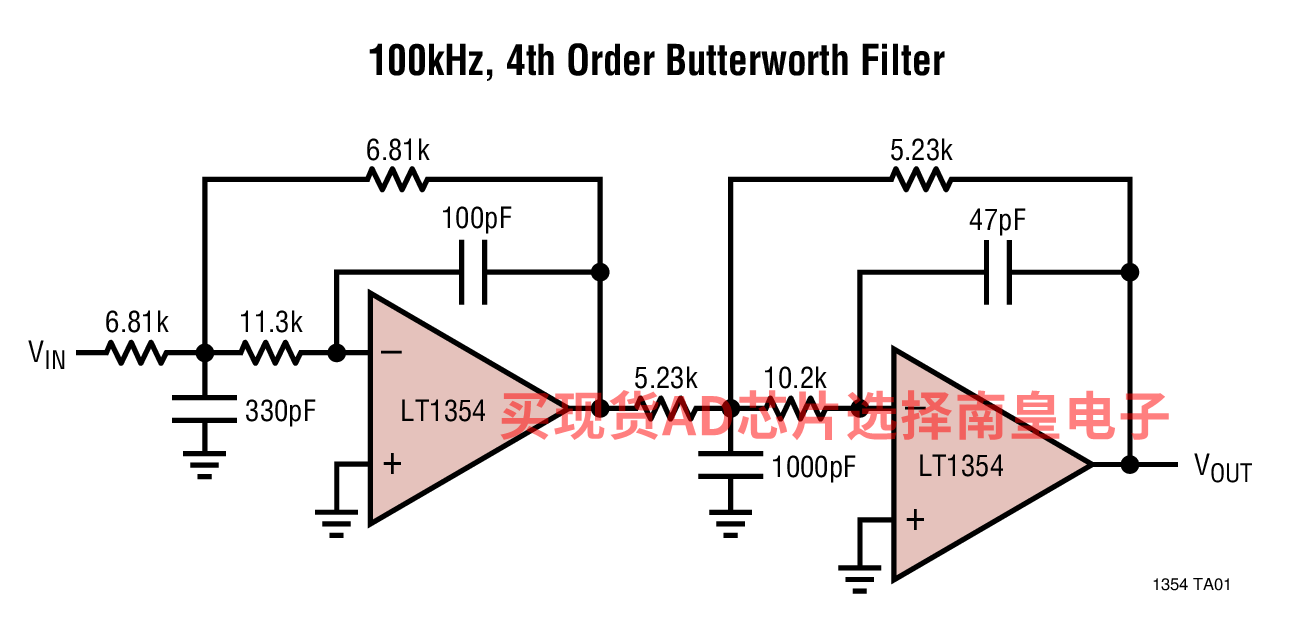

• 有源滤波器
• 数据采集系统
• 光电二极管放大器

• 12MHz 增益带宽

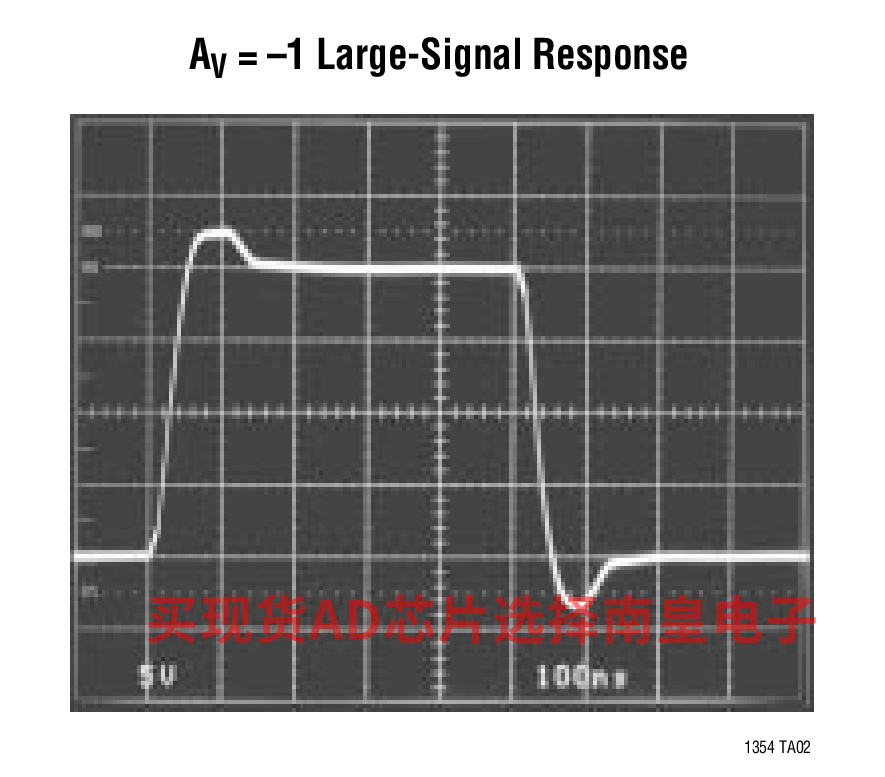

• 400V/μs 转换速率
• 1.25mA 最大电源电流
• 具稳定的单位增益
• C-Load 运放可驱动全容性负载
• 10nV/√Hz 输入噪声电压
• 800μV 最大输入失调电压
• 300nA 最大输入偏置电流
• 70nA 最大输入失调电流
• 12V/mV 最小 DC 增益，RL = 1k
• 230ns 稳定时间至 0.1%，10V 阶跃
• 280ns 稳定时间至 0.01%，10V 阶跃
• 驱动 500Ω 负载时的最小输出摆幅为 ±12V
• 驱动 150Ω 负载时的最小输出摆幅为 ±2.5V
• 规格在 ±2.5V、±5V 和 ±15V

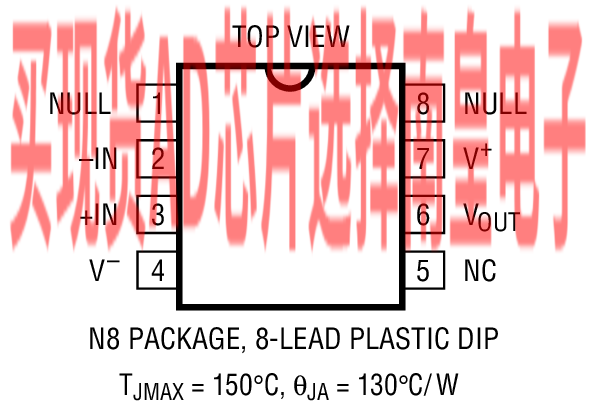

LT1354CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.65（1000+个）

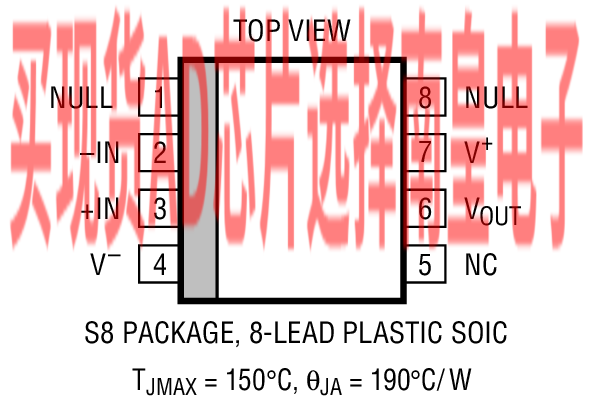

LT1354CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.61（1000+个）

LT1354CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.61（1000+个）

LT1354IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.4（100-499个）；3.11（1000+个）

LT1354IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.4（100-499个）；3.11（1000+个）

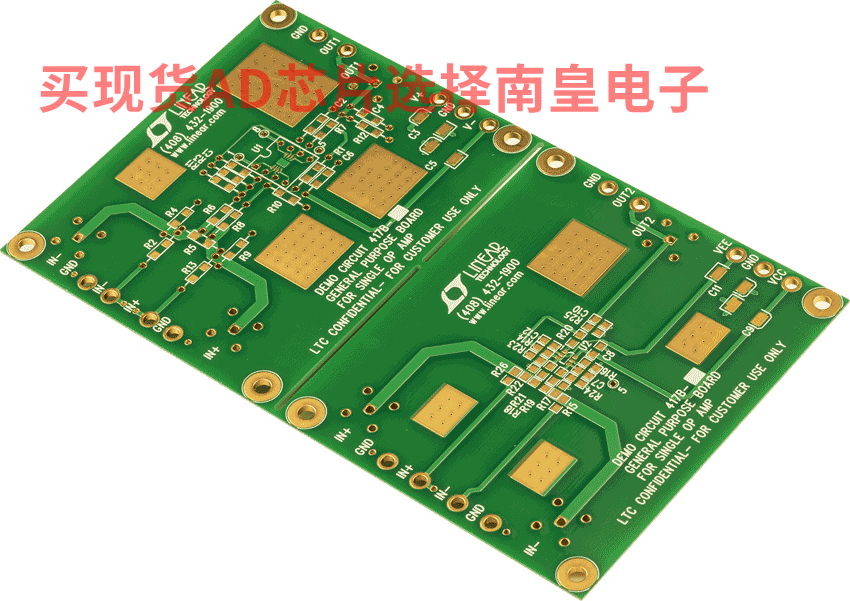

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板
