LT1352的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高压运算放大器≥12V
功能描述：双通道、250μA、3MHz、200V/μs 运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1352的产品详情：

LT1352 / LT1353 是双通道和四通道、非常低功率、高速运算放大器，其具备出色的 AC 和DC 性能。与具有相似带宽的同类器件相比，这两款放大器拥有低得多的电源电流和较高的转换速率。该电路把一个真正运算放大器中的电流反馈放大器之转换性能与匹配型高阻抗输入组合在一起。高转换速率可确保大信号带宽不会减少。每个输出能够采用 ±15V电源把一个 1kΩ 负载驱动至 ±13V，和采用 ±5V 电源把一个 500Ω 负载驱动至 ±3.4V。

LT1352 / LT1353 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的互补双极型制造工艺。如果需要具较高电源电流的较高带宽器件，请查阅 LT1354 至 LT1365 的产品手册。利用每个放大器 1mA、2mA、4mA 和 6mA 的电源电流能提供 12MHz、25MHz、50MHz 和 70MHz 的带宽。可提供每款放大器的单通道、双通道和四通道版本。LT1352 采用 8 引脚 SO 封装。LT1353 采用 14 引脚窄体表面贴装型封装。

应用

电池供电型系统
宽带放大器
缓冲器
有源滤波器
数据采集系统
光电二极管放大器

LT1352的优势和特点：

3MHz 增益带宽

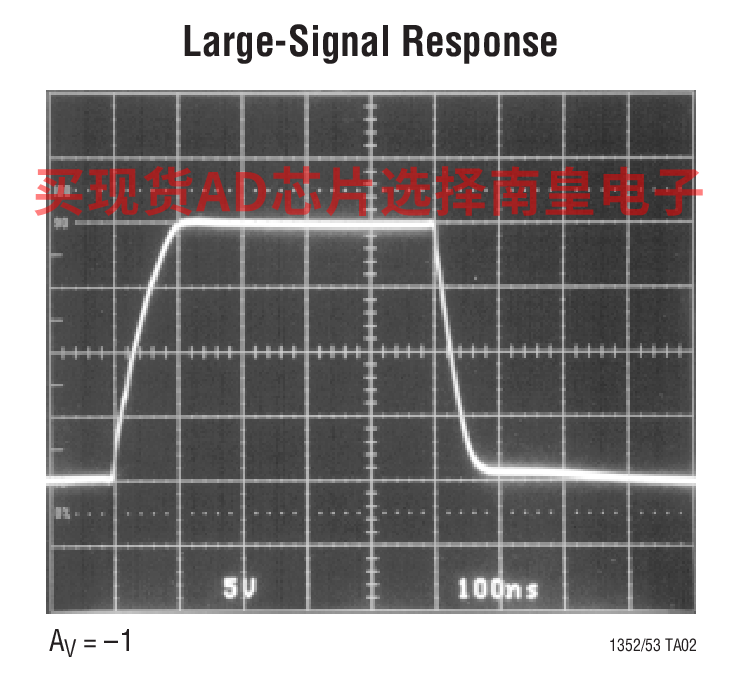

200V/μs 转换速率
每个放大器的电源电流为 250μA
C-Load 运放可驱动全容性负载
具稳定的单位增益
最大输入失调电压：600μV
最大输入偏置电流：50nA
最大输入失调电流：15nA
最小 DC 增益，RL = 2k：30V/mV
输入噪声电压：14nV/√Hz
稳定时间至 0.1%，10V 阶跃：700ns
稳定时间至 0.01%，10V 阶跃：1.25μs
驱动 1k 负载时的最小输出摆幅：±13V
驱动 500Ω 负载时的最小输出摆幅：±3.4V
规格在 ±2.5V、±5V 和 ±15V

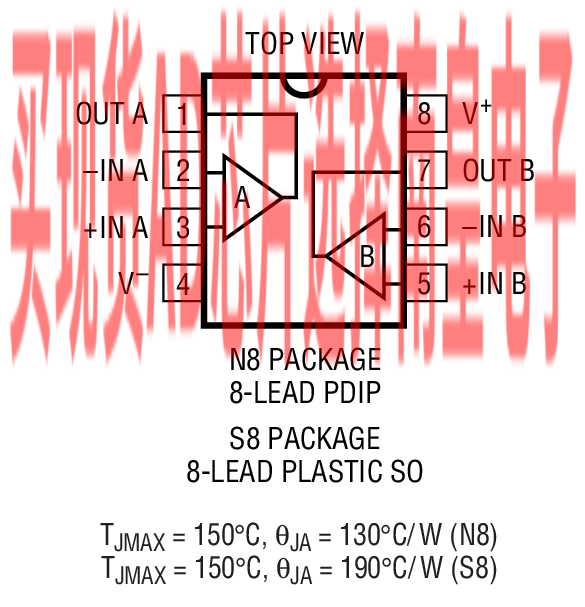

可提供 SO-8 封装

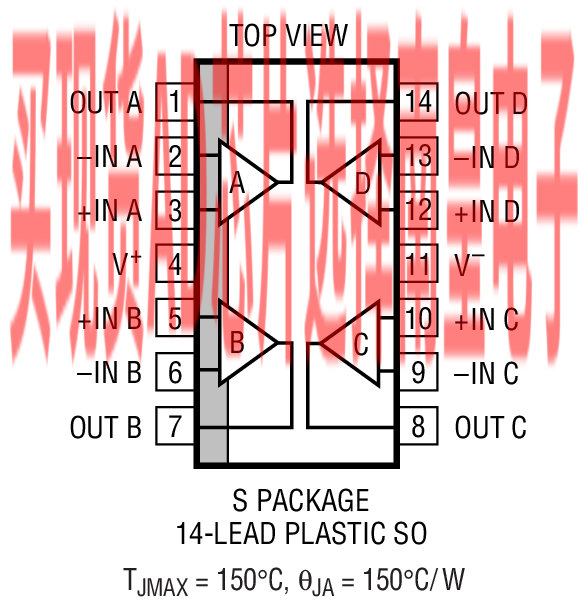

LT1353 采用窄体表面贴装型封装

LT1352具体的完整产品型号参数及价格（美元）：

LT1352CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.54（100-499个）；4.37（1000+个）

LT1352CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.35（100-499个）；4.16（1000+个）

LT1352CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.35（100-499个）；4.16（1000+个）

LT1352IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.93（100-499个）；4.55（1000+个）

LT1352IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.47（100-499个）；4.96（1000+个）

LT1352IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.47（100-499个）；4.96（1000+个）

LT1352的评估套件：
