LT1253的基本参数
  • 制造厂商:AD
  • 产品类别:运算放大器
  • 技术类目:电流反馈运算放大器
  • 功能描述:低成本双通道视频放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LT1253的产品详情:

LT1253 是一款面向视频应用的低成本双通道电流反馈放大器。LT1254 是 LT1253 的四通道版本。这两款放大器是完全隔离的 (电源引脚除外),因而拥有卓越的隔离度 (在 5MHz 时超过 94dB)。与单通道放大器相比,双通道和四通道放大器显著地降低了成本;插入的数量减少了,而且所需的电源旁路电容器较少。此外,双通道和四通道器件每个放大器的成本也低于单通道视频放大器。

LT1253 / LT1254 非常适合驱动诸如电缆和滤波器等低阻抗负载。这些放大器的宽带宽和高转换速率使得可以容易地在 PC 和工作站之间驱动 RGB 信号。LT1253 / LT1254 的卓越线性使其成为驱动复合视频信号的理想选择。

LT1253 采用 8 引脚 DIP 封装和 S8 表面贴装型封装。LT1254 可提供 14 引脚 DIP 封装和 S14 表面贴装型封装。这两款器件均具有业界标准的双通道和四通道运放引出脚配置。如果需要较高的性能,请参见 LT1229 / LT1230 的相关信息。


应用

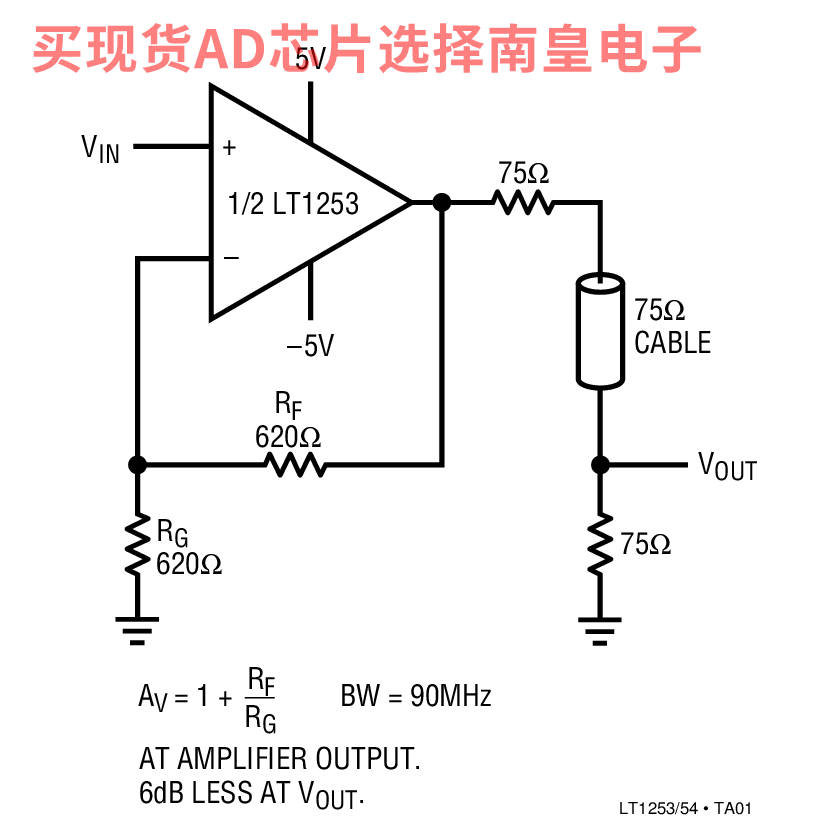

  • RGB 电缆驱动器
  • 复合视频电缆驱动器
  • 中频 (IF) 级中的增益部件

LT1253的优势和特点:
  • 低成本
  • 电流反馈放大器
  • 差分增益:0.03%,RL = 150Ω,VS = ±5V
  • 差分相位:0.28°,RL = 150Ω,VS = ±5V
  • 平坦至 30MHz,0.1dB
  • 90MHz 带宽 (采用 ±5V)
  • 宽电源范围:±2V (4V) 至 ±14V (28V)
  • 低功率:每个放大器为 60mW (在 ±5V)

LT1253具体的完整产品型号参数及价格(美元):

LT1253CN8#PBF,封装:8-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.86(100-499个);2.82(1000+个)

LT1253CS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:0 to 70C,AD官网报价:3.11(100-499个);3(1000+个)

LT1253CS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:3.11(100-499个);3(1000+个)

轻松满足您的AD芯片采购需求
LT1253的评估套件:

LT1253CN8#PBF,封装:8-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.86(100-499个);2.82(1000+个)

LT1253CS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:0 to 70C,AD官网报价:3.11(100-499个);3(1000+个)

LT1253CS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:3.11(100-499个);3(1000+个)
