- 制造厂商：AD
- 产品类别：功率控制
- 技术类目：PWM 控制器
- 功能描述：1MHz 离线式电流模式 PWM 和 DC/DC 转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

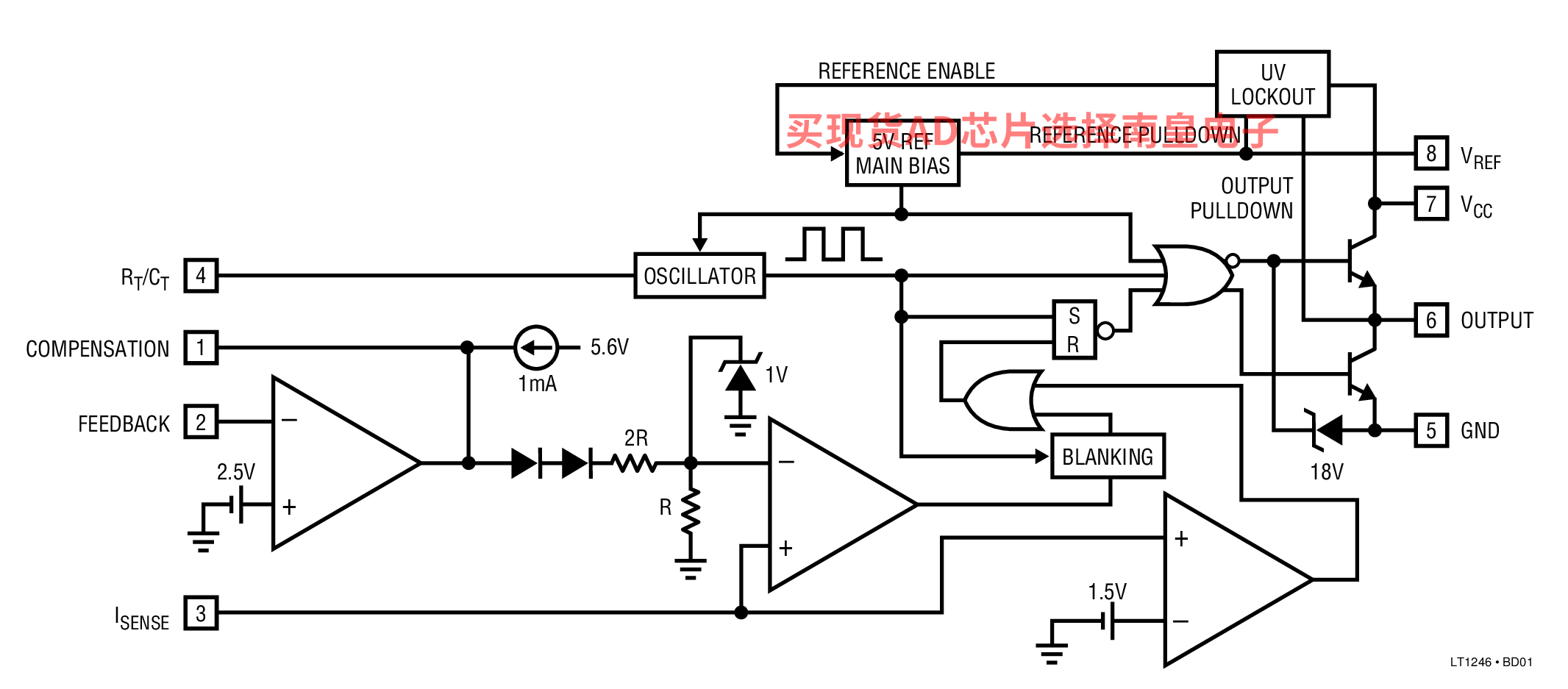

LT1246 / LT1247 是 8 引脚、固定频率、电流模式、脉宽调制器。这两款器件是专为成为业界标准 UC1842 PWM 电路的改良型插接兼容版本而设计。LT1246 / LT1247 专门针对离线式及 DC/DC 转换器应用进行了优化。它们包含一个温度补偿型基准、高增益误差放大器、电流检测比较器和一个高电流图腾柱输出级，非常适合于驱动功率 MOSFET。启动电流被减小至 250μA 以下。图腾柱输出级中的交叉传导电流尖峰已被消除，从而使 1MHz 操作切实可行。LT1246 / LT1247 融入了诸多新特点。电流检测比较器增加了前沿消隐功能。这较大限度减少或免除了一般情况下所需的滤波器。免除该滤波器使得电流检测环路能够以极小的延迟工作。振荡器电路添加了针对频率和吸收电流的修整功能，并且对这两个参数均做了严格的规定。在导通状态中，输出级被箝位至一个 18V 的最大 VOUT。在欠压闭锁期间，将主动地把输出和基准输出拉至低电平。
应用
- 离线式转换器
- DC/DC 转换器
- 电流模式操作至 1MHz
- 30ns 电流检测延迟
- < 250μA 的低启动电流
- 电流检测前沿消隐
- 引脚与 UC1842 相兼容
- 具迟滞的欠压闭锁
- 无交叉传导电流
- 经修整的带隙基准
- 1A 图腾柱输出
- 经修整的振荡器频率和吸收电流
- 在欠压闭锁期间主动下拉基准和输出
- 18V 高电平输出箝位
LT1247CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.65（100-499个）；2.42（1000+个）
LT1247CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.99（100-499个）；2.71（1000+个）
LT1247CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.99（100-499个）；2.71（1000+个）

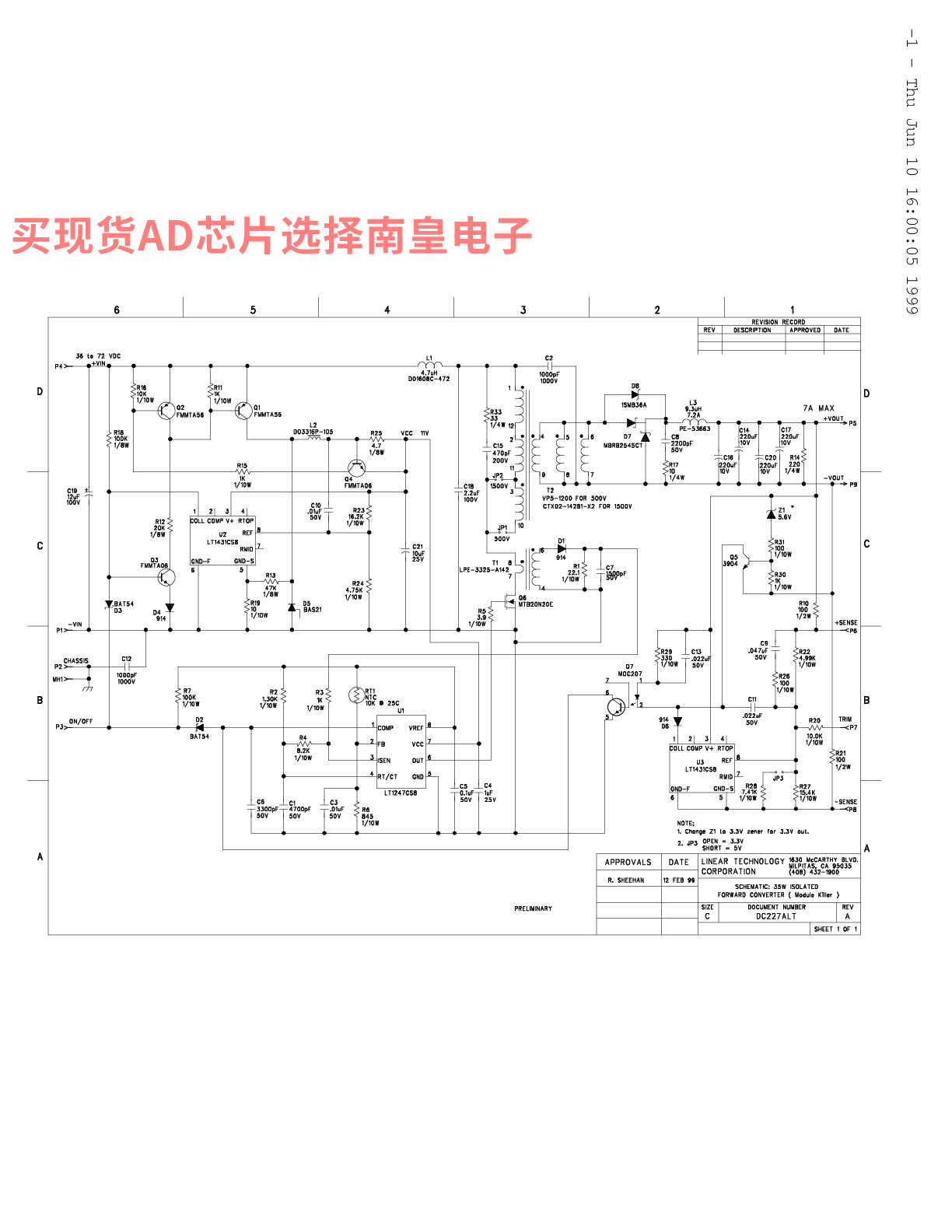

DC227A-C：LT1247CS8 LT1431CS8 | 35W, Isolated Forward Converter, Half Brick, 36 to 72VIN, 5V or 3.3VOUT @ 7A, 500V DC Isolation, High Efficiency
DC227A-C: Demo Board for the LT1247 1MHz Off-Line Current Mode PWM and DC/DC Converter.
