LT1246的基本参数
  • 制造厂商:AD
  • 产品类别:功率控制
  • 技术类目:PWM 控制器
  • 功能描述:1MHz 离线式电流模式 PWM 和 DC/DC 转换器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LT1246的产品详情:

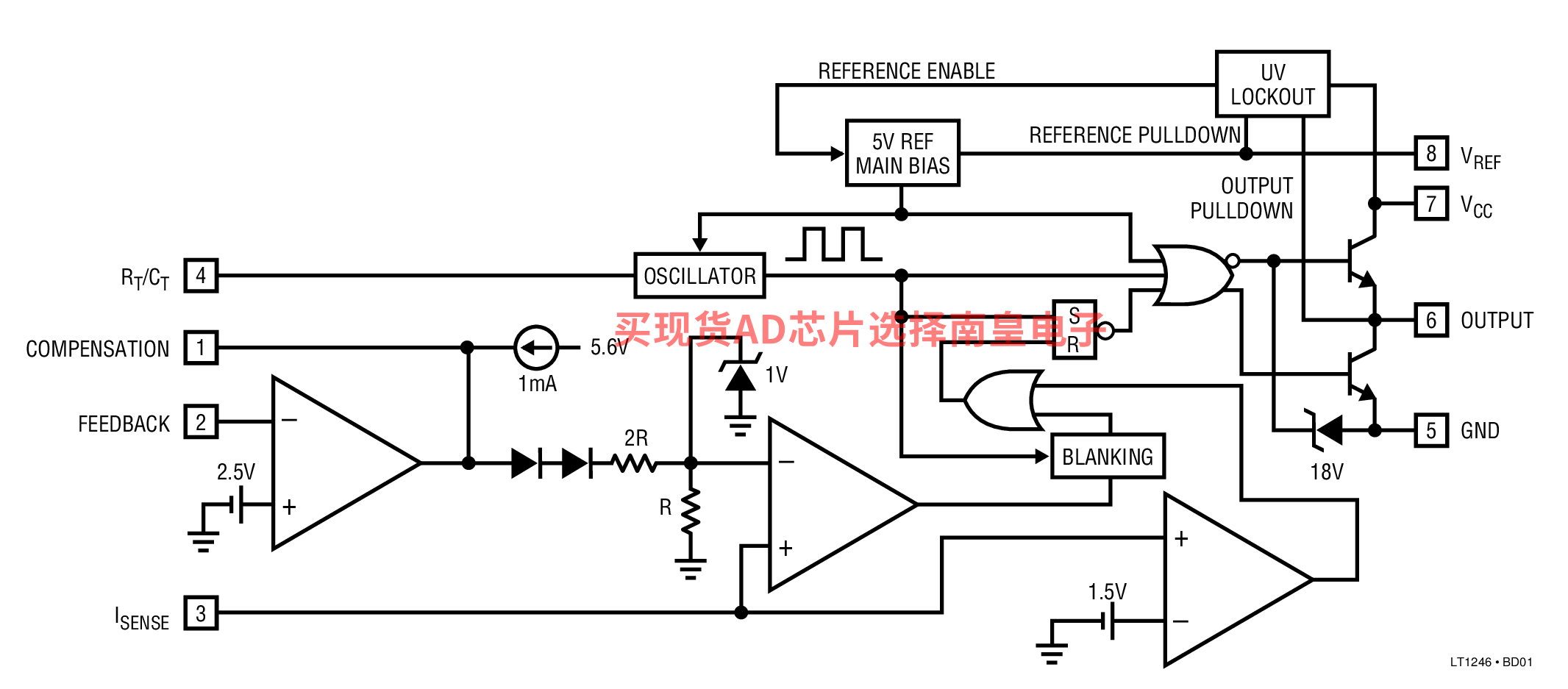

LT1246 / LT1247 是 8 引脚、固定频率、电流模式、脉宽调制器。这两款器件是专为成为业界标准 UC1842 PWM 电路的改良型插接兼容版本而设计。LT1246 / LT1247 专门针对离线式及 DC/DC 转换器应用进行了优化。它们包含一个温度补偿型基准、高增益误差放大器、电流检测比较器和一个高电流图腾柱输出级,非常适合于驱动功率 MOSFET。启动电流被减小至 250μA 以下。图腾柱输出级中的交叉传导电流尖峰已被消除,从而使 1MHz 操作切实可行。LT1246 / LT1247 融入了诸多新特点。电流检测比较器增加了前沿消隐功能。这较大限度减少或免除了一般情况下所需的滤波器。免除该滤波器使得电流检测环路能够以极小的延迟工作。振荡器电路添加了针对频率和吸收电流的修整功能,并且对这两个参数均做了严格的规定。在导通状态中,输出级被箝位至一个 18V 的最大 VOUT。在欠压闭锁期间,将主动地把输出和基准输出拉至低电平。



应用

  • 离线式转换器
  • DC/DC 转换器

LT1246的优势和特点:
  • 电流模式操作至 1MHz
  • 30ns 电流检测延迟
  • < 250μA 的低启动电流
  • 电流检测前沿消隐
  • 引脚与 UC1842 相兼容
  • 具迟滞的欠压闭锁
  • 无交叉传导电流
  • 经修整的带隙基准
  • 1A 图腾柱输出
  • 经修整的振荡器频率和吸收电流
  • 在欠压闭锁期间主动下拉基准和输出
  • 18V 高电平输出箝位

LT1246具体的完整产品型号参数及价格(美元):

LT1246CN8#PBF,封装:8-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.59(100-499个);2.47(1000+个)

LT1246CS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:0 to 70C,AD官网报价:2.93(100-499个);2.71(1000+个)

LT1246CS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.93(100-499个);2.71(1000+个)

轻松满足您的AD芯片采购需求
LT1246的评估套件:

LT1246CN8#PBF,封装:8-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,50,工作温度:0 to 70C,AD官网报价:2.59(100-499个);2.47(1000+个)

LT1246CS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:0 to 70C,AD官网报价:2.93(100-499个);2.71(1000+个)

LT1246CS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.93(100-499个);2.71(1000+个)
