- 制造厂商：AD
- 产品类别：RS-232-RS-422-RS-485
- 技术类目：RS-232 and RS-562
- 功能描述：具先进电源管理功能并有一个接收器在器件停机模式中处于运行状态的 5V RS232 收发器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

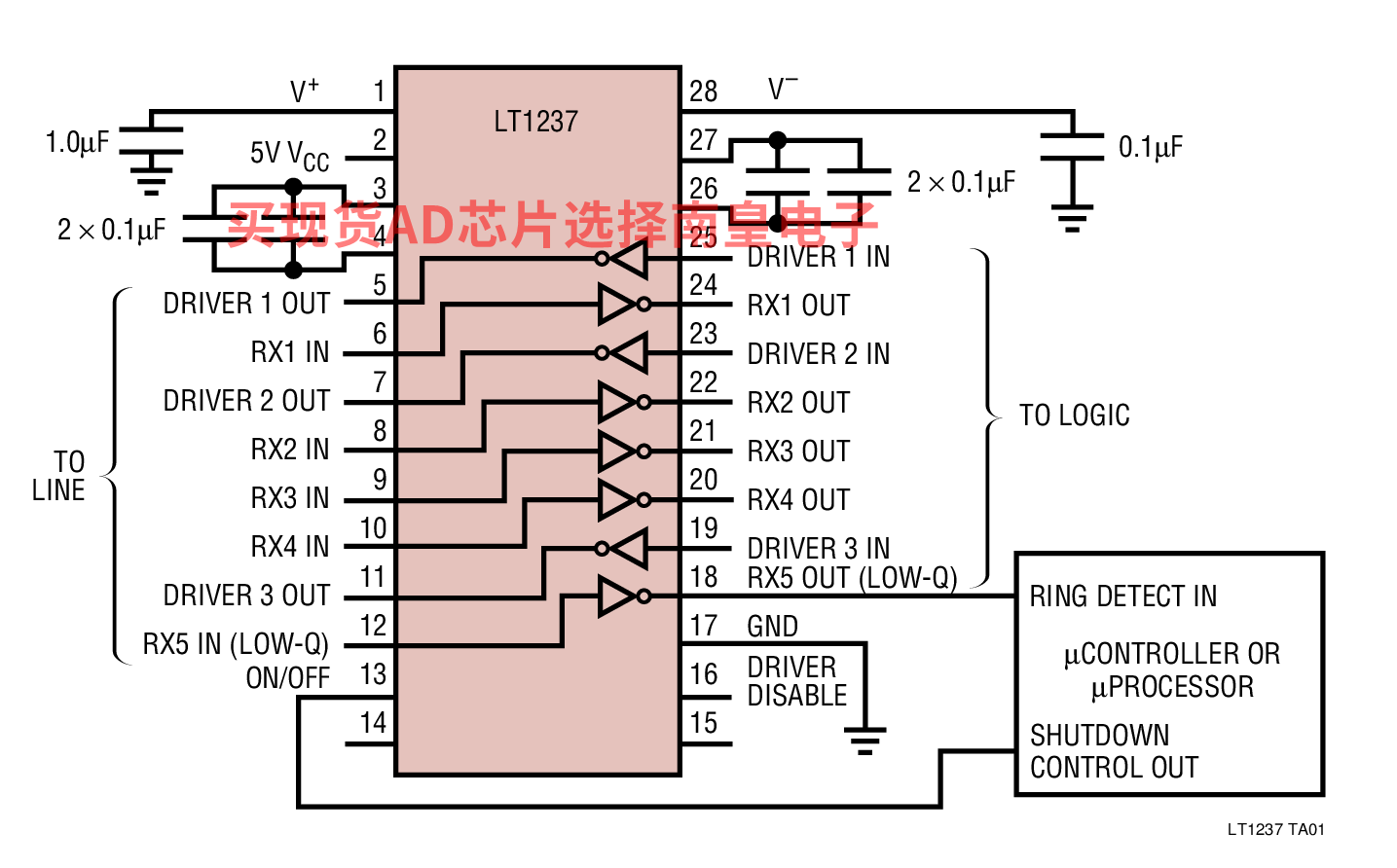

LT1237是一款先进的低功率 3 驱动器、5 接收器 RS232 收发器。该芯片具有一个用于将电源电流减小至接近于零的停机引脚。在停机期间，有一个接收器处于运行状态以检测输入的 RS232 信号，从而 (举个例子) 唤醒某个系统。
LT1237 完全符合所有的 EIA RS232 规范。芯片上的新型 ESD 结构使得 LT1237 能够安然承受多次 ±15kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs 的需要。
LT1237 的传输速率超过 120kbaud，甚至在驱动重的容性负载时也不例外。两种停机模式使得驱动器输出和接收器输出的关断能够分别进行，以实现更加通用的 RS232 接口控制。在停机期间，驱动器和接收器呈高阻抗状态。
应用
- 笔记本电脑
- 掌上型电脑
- 当器件停机时，有一个接收器处于运行状态
- ESD 保护等级超过 ±15kV
- 使用小的电容器：0.1μF，0.2μF，1.0μF
- 在停机模式中电源电流为 60μA
- 引脚与 LT1137A 相兼容

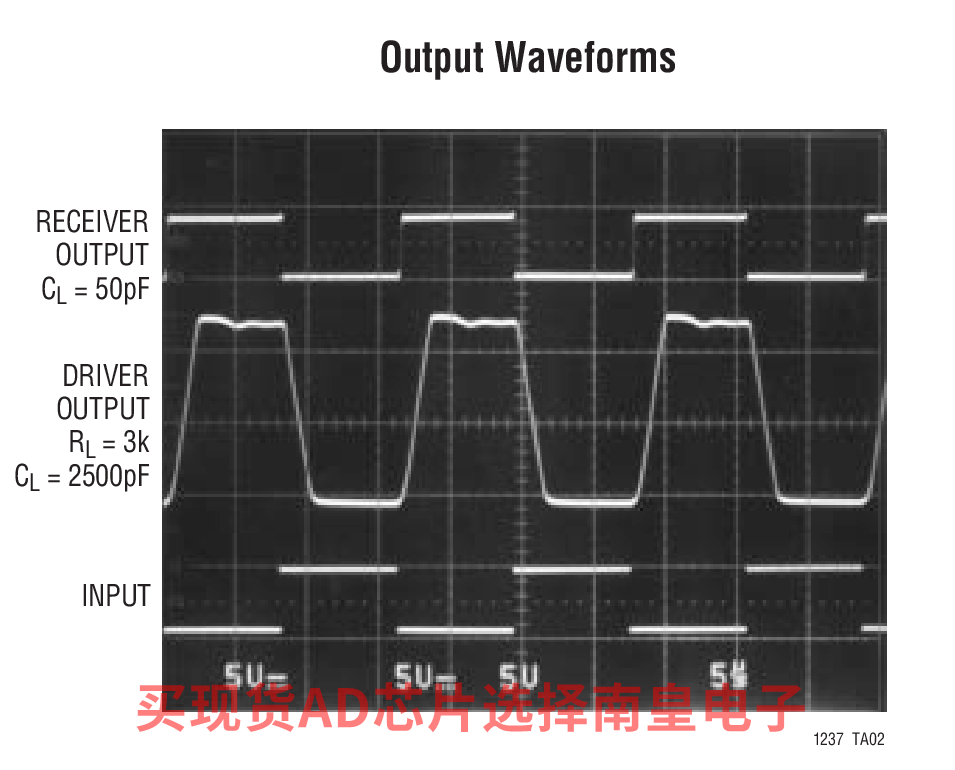

- 120kBaud 传输速率 (RL = 3k，CL = 2500pF)
- 250kBaud 传输速率 (RL = 3k，CL = 1000pF)
- 传输速率至 120kBaud
- 不亚于 CMOS 器件的低功率：30mW
- 采用单 5V 电源工作
- 简易的 PC 布局 — 直通式架构
- 坚固型双极性设计
- 当关闭或断电时输出呈高阻抗状态
- 绝对无闭锁现象

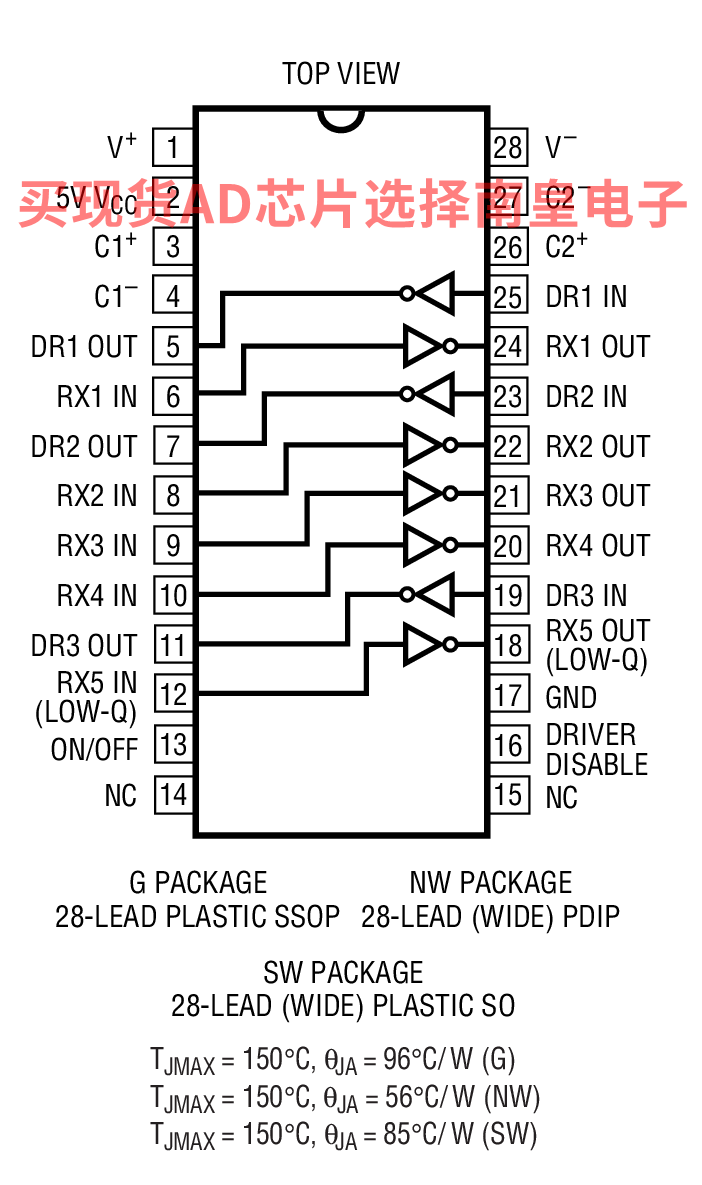

- 可提供 SO 封装和 SSOP 封装
LT1237CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5（100-499个）；4.95（1000+个）
LT1237CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5（100-499个）；4.95（1000+个）
LT1237CNW#PBF，封装：28-Lead PDIP (Wide 0.6 Inch)，包装形式及数量：管装，14，工作温度：0 to 70C，AD官网报价：4.54（100-499个）；4.49（1000+个）
LT1237CSW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；4.60（1000+个）
LT1237CSW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；4.60（1000+个）
LT1237CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5（100-499个）；4.95（1000+个）
LT1237CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5（100-499个）；4.95（1000+个）
LT1237CNW#PBF，封装：28-Lead PDIP (Wide 0.6 Inch)，包装形式及数量：管装，14，工作温度：0 to 70C，AD官网报价：4.54（100-499个）；4.49（1000+个）
LT1237CSW#PBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，27，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；4.60（1000+个）
LT1237CSW#TRPBF，封装：28-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：4.66（100-499个）；4.60（1000+个）
