LT1224（非常高速运算放大器）-AD代理

LT1224的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高压运算放大器≥12V
功能描述：非常高速运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1224的产品详情：

LT1224 是一款具卓越 DC 性能的非常高速运算放大器。与具有相似带宽及转换速率的器件相比，LT1224 拥有减低的输入失调电压和较高的 DC 增益。该电路是具有出色稳定特性的单增益级。快速稳定时间使得这款电路成为数据采集系统的理想选择。输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±12V，和采用 ±5V 电源把一个 150Ω 负载驱动至 ±3V。另外，此电路还能驱动大的容性负载，从而使其适用于缓冲器或电缆驱动器应用。

LT1224 隶属于一个快速、高性能放大器系列，该系列运用了凌力尔特公司的先进互补双极型制造工艺。

Applications

宽带放大器
缓冲器
有源滤波器
视频及 RF 放大
电缆驱动器
数据采集系统

LT1224的优势和特点：

具稳定的单位增益
45MHz 增益带宽
400V/μs 转换速率
7V/mV DC 增益：RL = 500Ω
最大输入失调电压：2mV
可为 500Ω 负载提供 ±12V 最小输出摆幅
宽电源范围：±2.5V 至 ±15V
7mA 电源电流
90ns 稳定时间：至 0.1%，10V 阶跃
可驱动全容性负载

LT1224具体的完整产品型号参数及价格（美元）：

LT1224CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.56（100-499个）；3.56（1000+个）

LT1224CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.4（100-499个）；3.26（1000+个）

LT1224CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.4（100-499个）；3.26（1000+个）

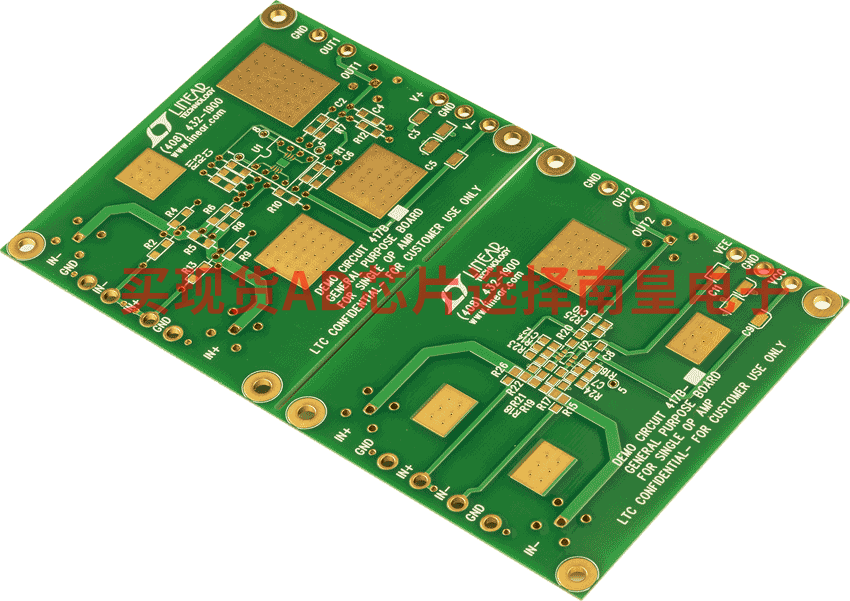

LT1224的评估套件：

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板

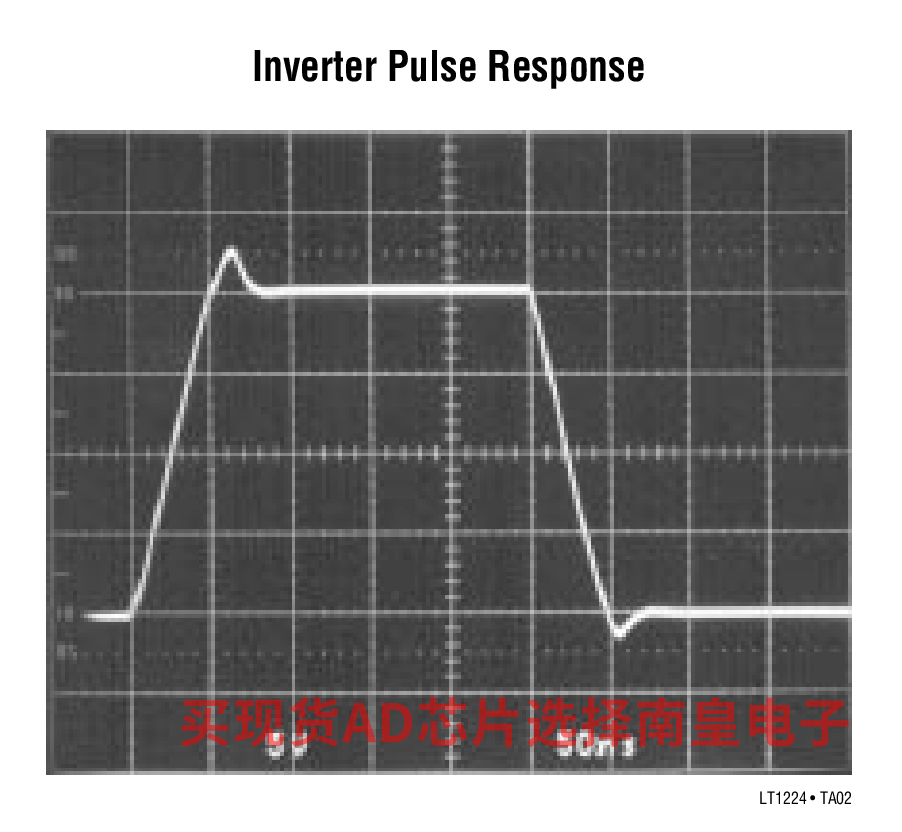

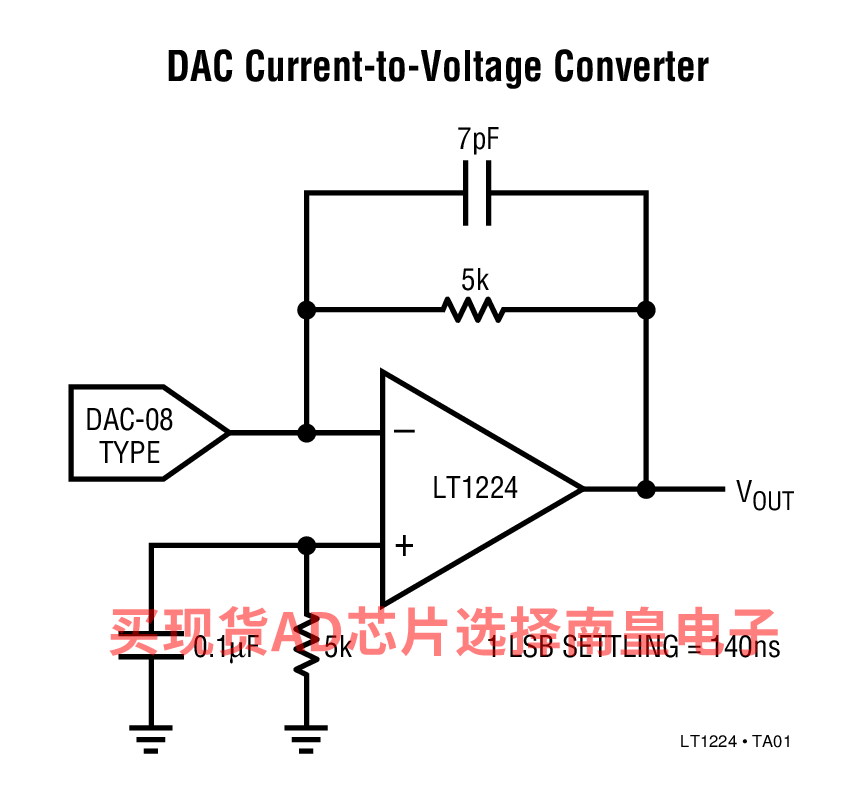

LT1224的电路图解：

LT1224的评估套件：
