LT1220（45MHz、250V/μs 运算放大器）-AD代理

LT1220的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高压运算放大器≥12V
功能描述：45MHz、250V/μs 运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1220的产品详情：

Most H (Metal Can), J (Ceramic), and K (Metal Can) Packages from Linear Technology Are Now Obsolete

Download complete datasheet for Details

LT1220是一款具绝佳 DC 性能的高速运算放大器。与具有相似带宽及转换速率的器件相比，LT1220 具有减低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。该电路为单增益级，包括用于获得高精度和高速度的专有 DC 增益提升线路。高增益和快速稳定时间使得这款电路成为数据采集系统的理想选择。另外，此电路还能驱动大的容性负载，从而使其适用于缓冲器或电缆驱动器应用。

LT1220 隶属于一个快速、高性能的放大器系列，该系列运用了凌力尔特公司的高级互补双极型制造工艺。对于具有数值为 4 或更大增益的应用，可以采用 LT1221；而对于数值为 10 或更大的增益，则可使用 LT1222 以增加带宽。

应用

宽带放大器
缓冲器
有源滤波器
视频及 RF 放大
电缆驱动器
8 位、10 位、12位数据采集系统

LT1220的优势和特点：

增益带宽：45MHz
具稳定的单位增益
转换速率：250V/μs
C-Load 运放可驱动容性负载
最大输入失调电压：1mV
最大输入偏置电流：300nA
最大输入失调电流：300nA
可为 500Ω 负载提供的最小输出摆幅：±12V
最小 DC 增益：20V/mV，RL = 500Ω
至 0.1% 的稳定时间：75ns，10V 阶跃
至 0.01% 的稳定时间：95ns，10V 阶跃
差分增益：0.1%、AV = 2、RL = 150Ω
差分相位：0.2°、AV = 2、RL = 150Ω

LT1220具体的完整产品型号参数及价格（美元）：

LT1220CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.5（100-499个）；3.4（1000+个）

LT1220CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.71（1000+个）

LT1220CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.71（1000+个）

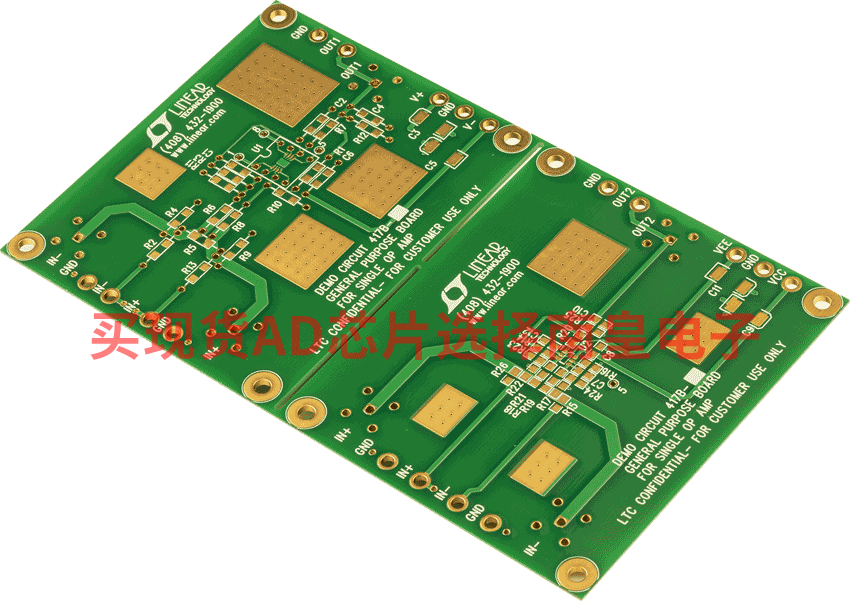

LT1220的评估套件：

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板

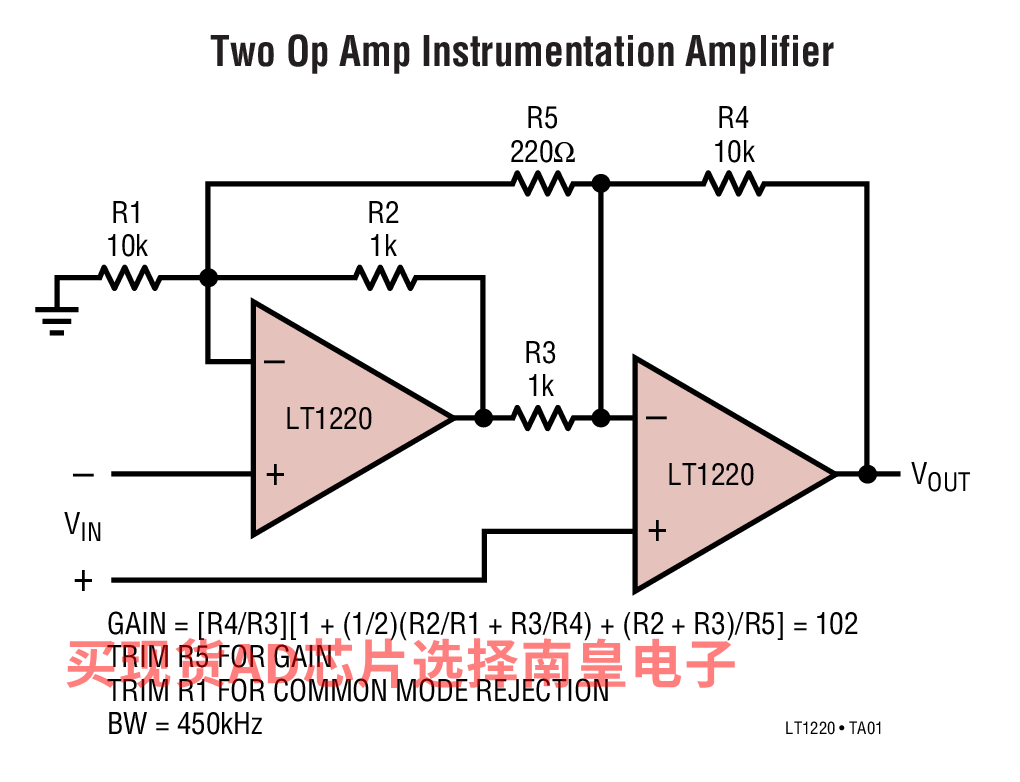

LT1220的电路图解：

LT1220的评估套件：
