LT1213（28MHz、12V/μs、单电源双通道精准运算放大器）-AD代理

LT1213的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高压运算放大器≥12V
功能描述：28MHz、12V/μs、单电源双通道精准运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1213的产品详情：

LT1213 是一款双通道、单电源精准运放，其具有一个 28MHz 增益-带宽乘积和一个 12V/μs 转换速率。LT1214 是同一款放大器的四通道版本。LT1213 / LT1214 的 DC 精度免除了大多数系统中所需的修整，同时可提供单电源放大器中并不常见的高频性能。

LT1213 / LT1214 采用任何高于 2.5V 和低于 36V (总值) 的电源工作。这两款放大器规格在单3.3V、单 5V 和 ±15V 电源，而且每个放大器仅需要 2.7mA 的静态电源电流。输入可以被驱动至电源电压范围以外，而不会导致损坏或输出的相位倒置。最小输出驱动电流为 30mA，非常适合驱动低阻抗负载。

注：对于需要较高转换速率的应用，请参见 LT1215 / LT1216 的产品手册。对于较低功率和较低转换速率，则请见 LT1211 / LT1212 的产品手册。

Applications

2.5V 全标度 12 位系统：VOS ≤ 0.45LSB
10V 全标度 16 位系统：VOS ≤ 1.8LSB

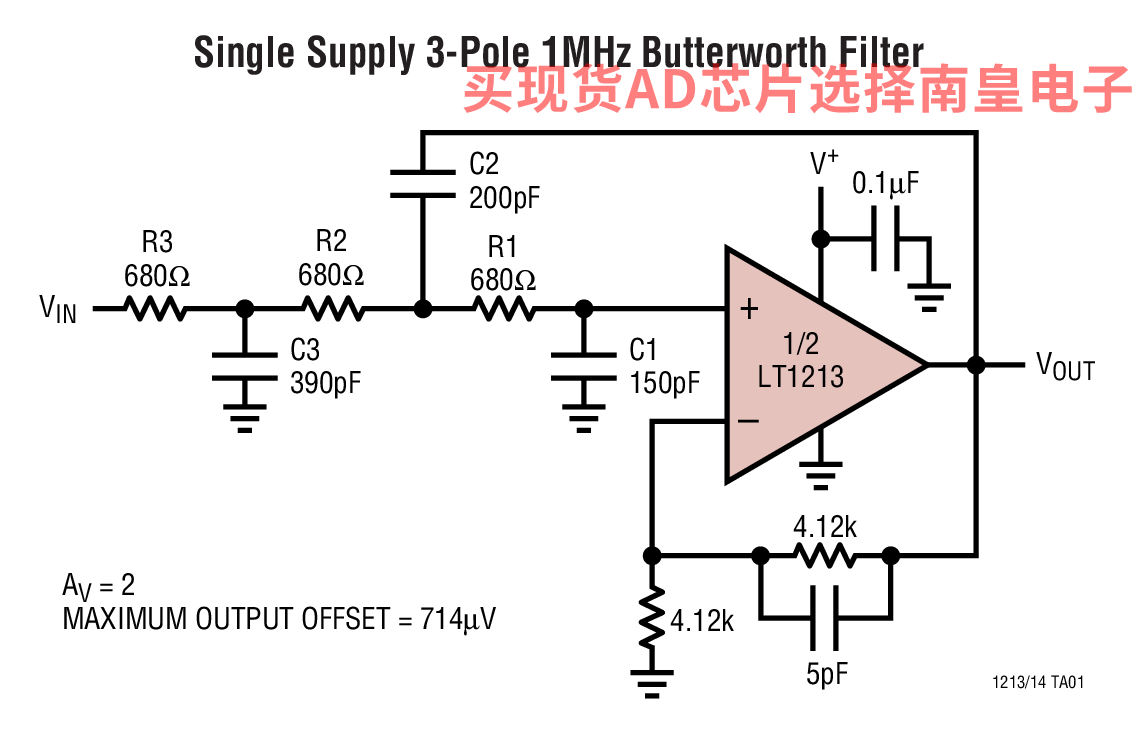

有源滤波器
光电二极管放大器
DAC 电流至电压放大器
电池供电型系统

LT1213的优势和特点：

转换速率：12V/μs (典型值)
增益-带宽乘积：28MHz (典型值)
快速稳定至 0.01%

2V 阶跃至 200µV：500ns (典型值)
10V 阶跃至 1mV：1.1µs (典型值)

在所有封装中均可提供卓越的 DC 精度

输入失调电压：275µV (最大值)
输入失调电压漂移：6µV/°C (最大值)
输入失调电流：40nA (最大值)
输入偏置电流：200nA (最大值)
开环增益：1200V/mV (最小值)

单电源操作输出

输入电压范围包括地电位
可在吸收电流的同时摆动至地电位

低输入噪声电压：10nV/√Hz (典型值)
低输入噪声电流：0.2pA/√Hz (典型值)
规格在 3.3V、5V 和 ±15V
大的输出驱动电流：30mA (最小值)
每个放大器的低电源电流：3.5mA (最大值)
双通道器件采用 8 引脚 DIP 封装和 SO-8 封装
四通道器件采用 14 引脚 DIP 封装和窄体 SO-16 封装

LT1213具体的完整产品型号参数及价格（美元）：

LT1213ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.46（100-499个）；5.29（1000+个）

LT1213CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.06（100-499个）；2.85（1000+个）

LT1213CS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT1213CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.41（100-499个）；3.07（1000+个）

LT1213CS8#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：

LT1213CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.41（100-499个）；3.07（1000+个）

LT1213的评估套件：
