LT1207（双通道 250mA / 60MHz 电流反馈放大器）-AD代理

LT1207的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高输出电流运算放大器 (≥ 100mA)
功能描述：双通道 250mA / 60MHz 电流反馈放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1207的产品详情：

LT1207 是 LT1206 高速电流反馈放大器的双通道版本。和 LT1206 一样，该双通道器件中的每个电流反馈放大器 (CFA) 都具有卓越的视频特性：60MHz 带宽、250mA 最小输出驱动电流、400V/μs 最小转换速率、低差分增益 (0.02% 典型值) 和低差分相位 (0.17° 典型值)。LT1207 包括一个用于任选补偿网络的引脚，该补偿网络可针对重的容性负载稳定放大器。这两款放大器均拥有热限制和电流限制电路，可保护器件免受故障情况的损坏。这些能力使得 LT1207 非常适合驱动麻烦棘手的负载，例如：视频或数字通信系统中的电缆。

该器件的操作全面规格在 ±5V 至 ±15V 电源。每个放大器的电源电流通常为 20mA。两个微功率停机控制器可把每个放大器置于一种高阻抗低电流模式，从而使每个放大器的电源电流减小至 200μA。对于带宽缩减的应用，可通过增设一个与停机引脚相串联的电阻器以降低电源电流。

LT1207 运用凌力尔特的互补双极型工艺制造，并采用低热阻 16 引脚 SO 封装。

Applications

ADSL / HDSL 驱动器
视频放大器
电缆驱动器
RGB 放大器
测试设备放大器
缓冲器

LT1207的优势和特点：

250mA 最小输出驱动电流
60MHz 带宽，AV = 2，RL = 100Ω
900V/μs 转换速率，AV = 2，RL = 50Ω
0.02% 差分增益，AV = 2，RL = 30Ω
0.17°差分相位，AV = 2，RL = 30Ω
高输入阻抗，10MΩ
停机模式：每个放大器的 IS < 200μA
可在采用 CL = 10,000pF 时保持稳定

LT1207具体的完整产品型号参数及价格（美元）：

LT1207CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.34（100-499个）；8（1000+个）

LT1207CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：8.34（100-499个）；8（1000+个）

LT1207的评估套件：

DC176A-D：LT1207CS, LT1358CS8 | Same as previous, different transformer MFGR

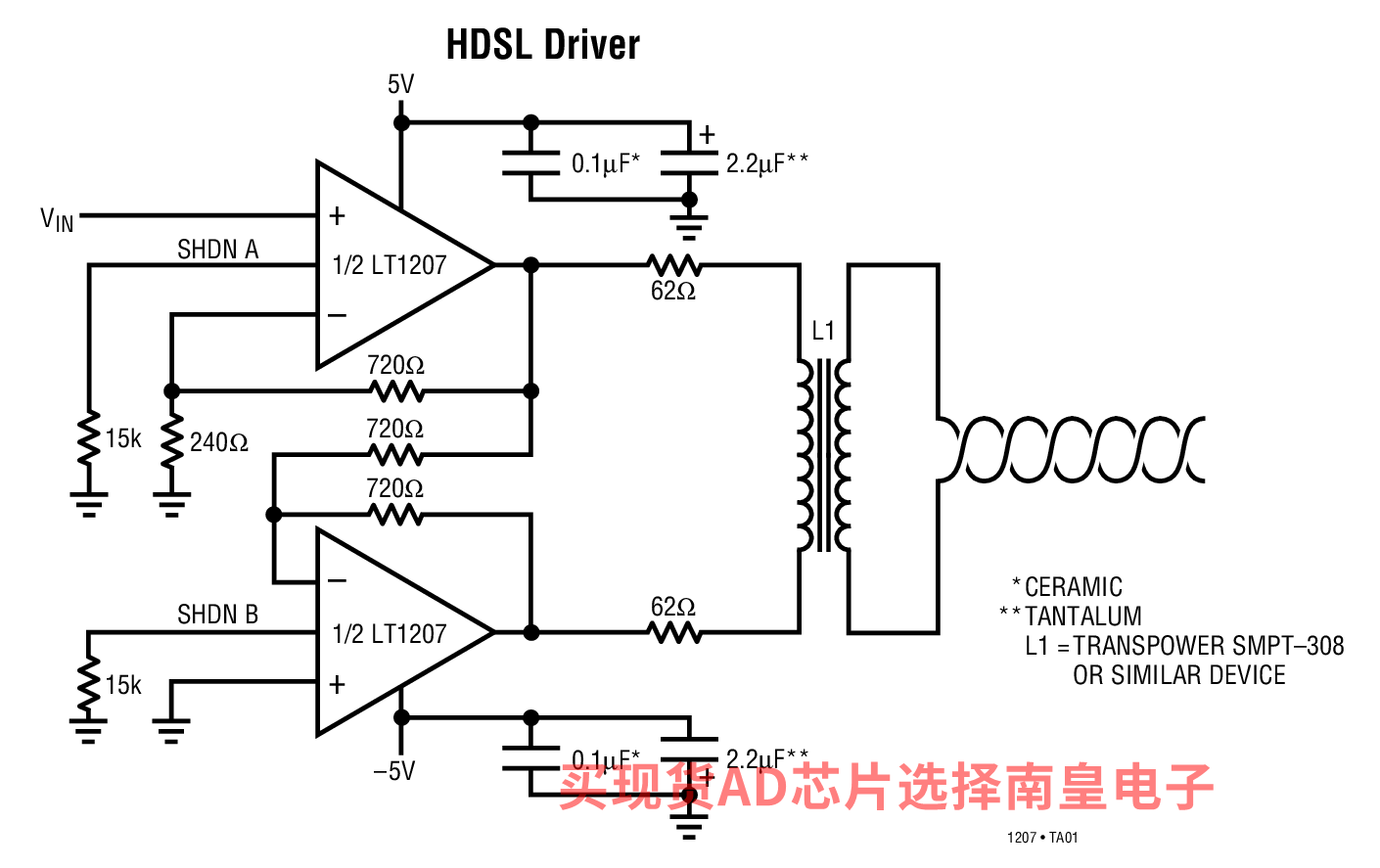

LT1207的电路图解：
