- 制造厂商：AD
- 产品类别：视频放大器和模拟视频功能
- 技术类目：低噪声运算放大器(≤ 10nV/√Hz)
- 功能描述：具 75MHz 电流反馈放大器的 4 输入视频多路复用器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

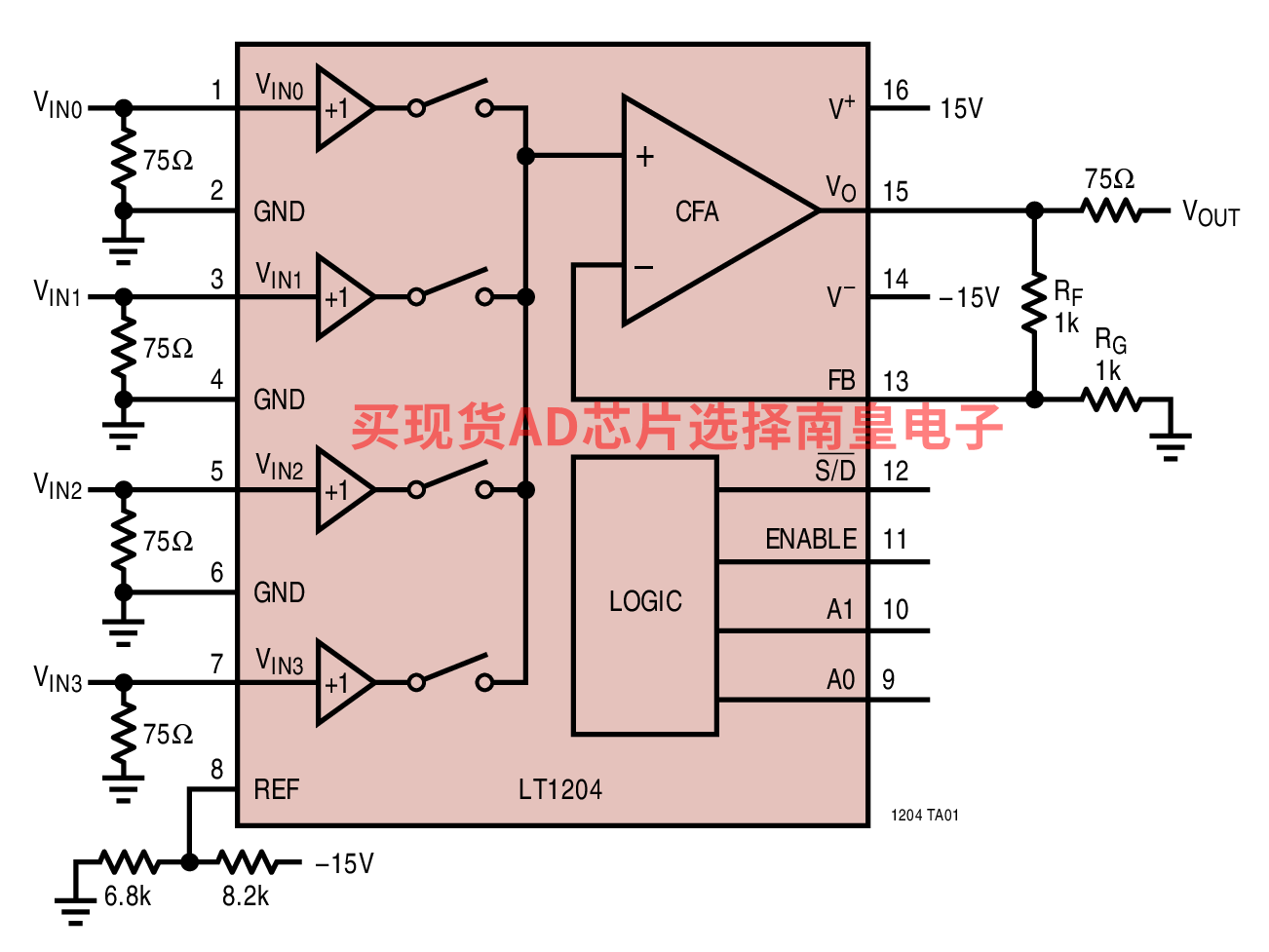

LT1204 是一款 4 输入视频多路复用器，专为驱动 75Ω 电缆和容易地扩展为较大的路由系统而设计。宽带宽、高转换速率、以及低差分增益和相位使 LT1204 非常适合广播品质信号路由选择。通道分离度和停用隔离度在高达 10MHz 频率下 >90dB。通道至通道输出开关瞬变仅为 40mVP-P (持续时间为 50ns)，因而使得这种通道的转变在高质量监视器上也是察觉不到。
LT1204 的一个独特特性是其能够扩大为较大的路由矩阵。这是通过一个待专利审议的电路实现的，此电路在器件停用情况下自举反馈电阻器，从而提高了电路的真实输出阻抗。该功能的作用是消除了大型系统中的电缆端接失配。
LT1204 所支持的大的输入和输出信号电平 (当采用 ±15V 电源工作时) 使其非常适合通用的模拟信号选择和多路复用。该器件的一种停机功能可将电源电流减小至 1.5mA。
应用
- 广播质量的视频多路复用
- 大型矩阵路由
- 医疗成像
- 大振幅信号多路复用
- 可编程增益放大器
- 0.1dB 增益平坦度 > 30MHz

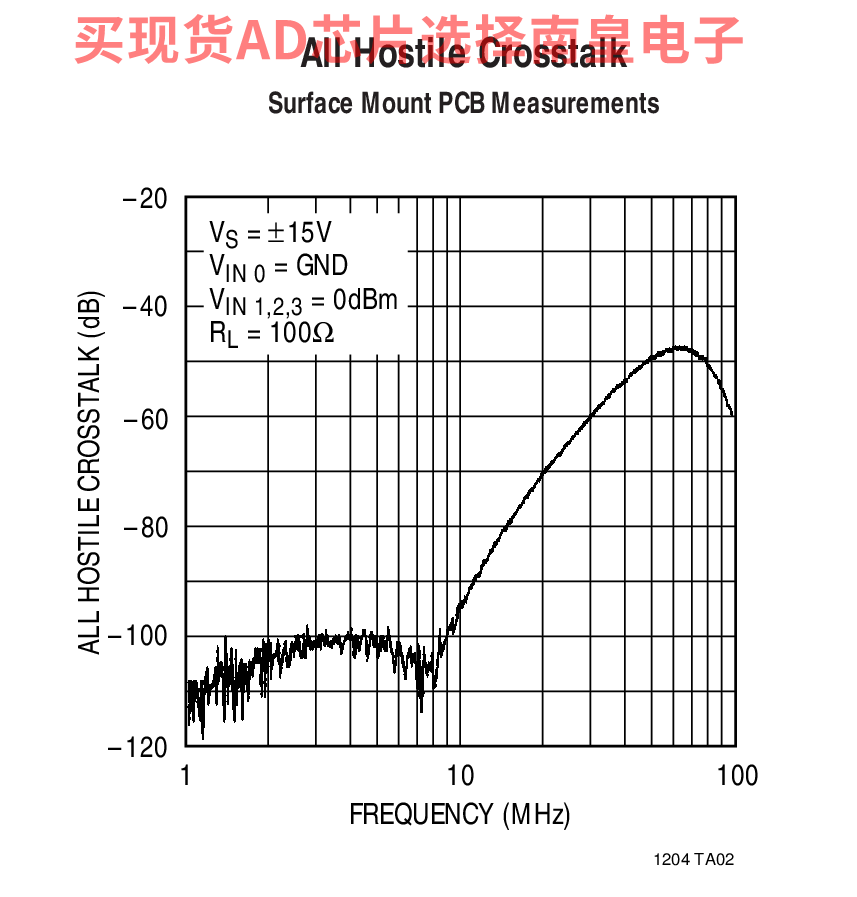

- 通道分离度 (在 10MHz)：90dB
- 40mV 开关瞬变 (参考于输入)
- −3dB 带宽，AV = 2，RL = 150Ω：75MHz
- 通道至通道切换时间：120ns
- 可容易地针对更多的输入进行扩展
- 大的输入范围：±6V
- 0.04% 差分增益，RL = 150Ω
- 0.06° 差分相位，RL = 150?
- 高转换速率：1000V/μs
- 输出摆幅，RL = 400Ω：±13V
- 宽电源范围：±5V 至 ±15V
LT1204CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：5.69（100-499个）；5.52（1000+个）
LT1204CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；6.11（1000+个）
LT1204CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；6.11（1000+个）
LT1204CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：5.69（100-499个）；5.52（1000+个）
LT1204CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；6.11（1000+个）
LT1204CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；6.11（1000+个）
