LT1195（低功率、高速运算放大器）-AD代理

LT1195的基本参数

制造厂商：AD
产品类别：视频放大器和模拟视频功能
技术类目：高速运算放大器（带宽 ≥ 50MHz）
功能描述：低功率、高速运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1195的产品详情：

LT1195 是一款专为采用单 5V 和 ±5V 和电源工作而优化的视频运算放大器。和许多高速放大器不同，LT1195 具有超过 75dB 的高开环增益、以及把重负载驱动至一个 8.5MHz 满功率带宽 (在 6VP-P) 的能力。LT1195 拥有 50MHz 的稳定单位增益带宽、60° 的相位裕量，而且仅消耗 12mA 的电源电流，从而使得它极为简单易用。

由于 LT1195 是一款真正的运算放大器，因此它非常适合宽带信号调理、快速积分器、峰值检波器、有源滤波器、以及需要速度、准确度和低成本的应用。

LT1195 是受欢迎器件 LT1190 的低功率版本，其采用具有标准引出脚配置的 8 引脚 miniDIP 封装和 SO 封装。一般未使用的引脚 5 用于提供停机功能，该功能可关断输出并把功耗降至仅为 15mW。

应用

视频电缆驱动器
视频信号处理
峰值检波器
快速积分器
脉冲放大器

LT1195的优势和特点：

增益带宽乘积：50MHz
具稳定的单位增益
转换速率：165V/μs
输出电流：±20mA
低电源电流：12mA
高的开环增益：7.5V/mV
低成本
单电源 5V 操作
业界标准的引出脚配置
输出停机功能

LT1195具体的完整产品型号参数及价格（美元）：

LT1195CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.99（100-499个）；1.96（1000+个）

LT1195CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.36（100-499个）；2.25（1000+个）

LT1195CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.36（100-499个）；2.25（1000+个）

LT1195的评估套件：

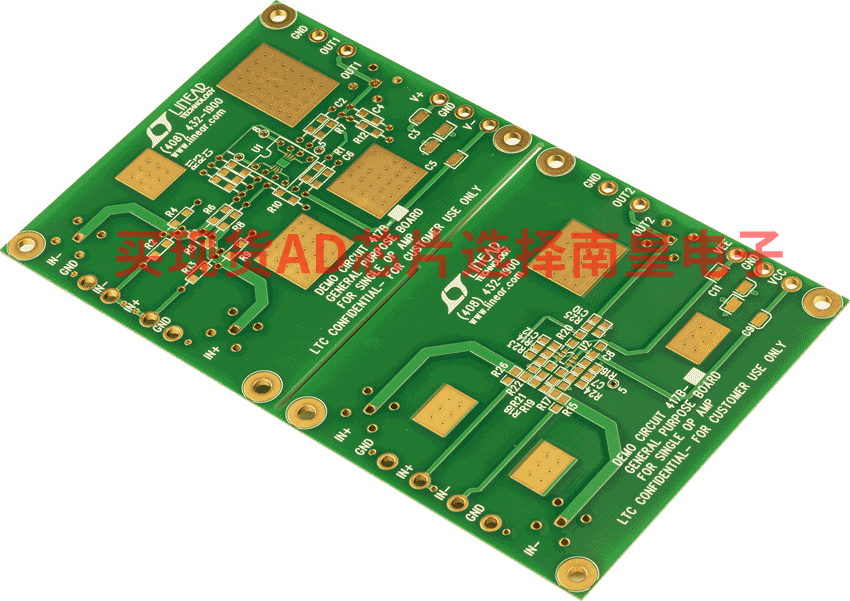

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板

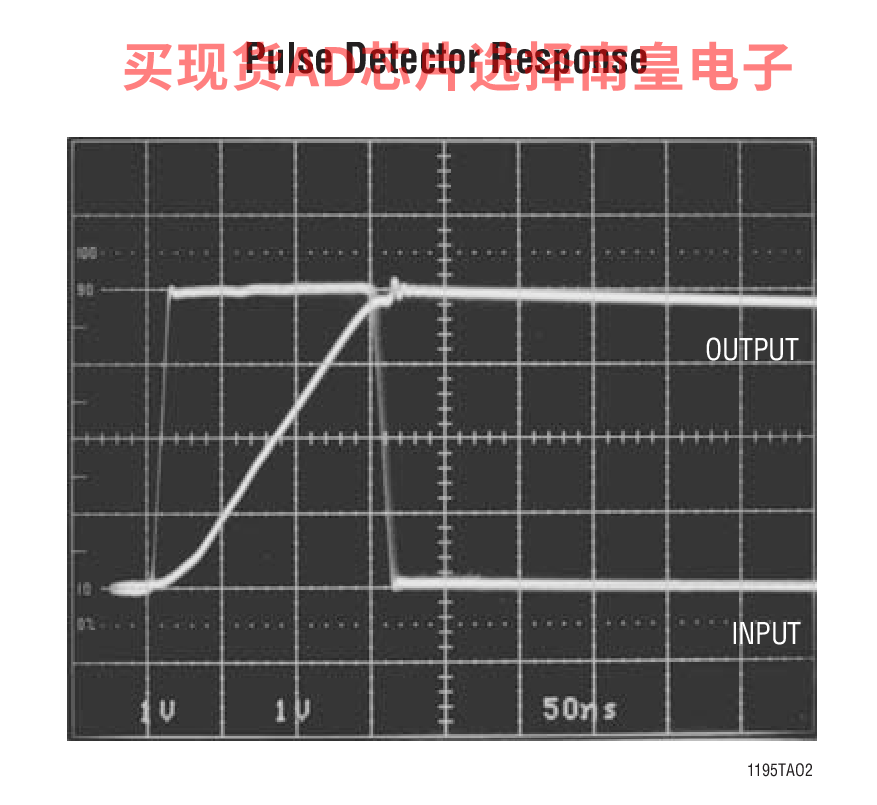

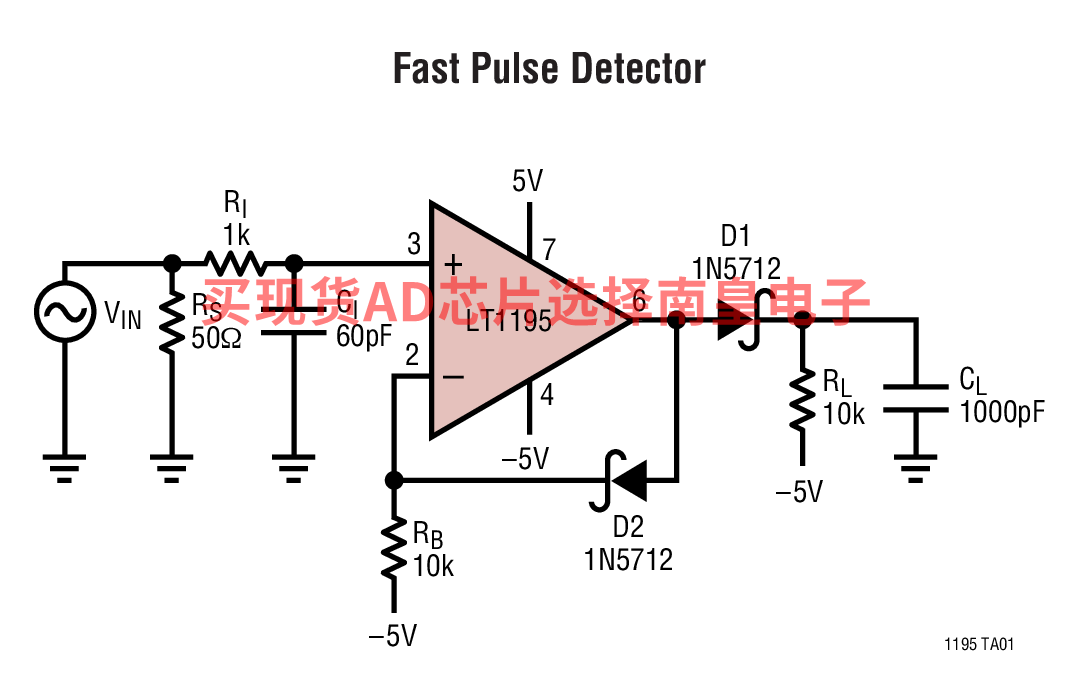

LT1195的电路图解：

LT1195的评估套件：
