LT1181A的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：RS-232 and RS-562
功能描述：采用 0.1μF 电容器的低功率 5V RS232 双通道驱动器 / 接收器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1181A的产品详情：

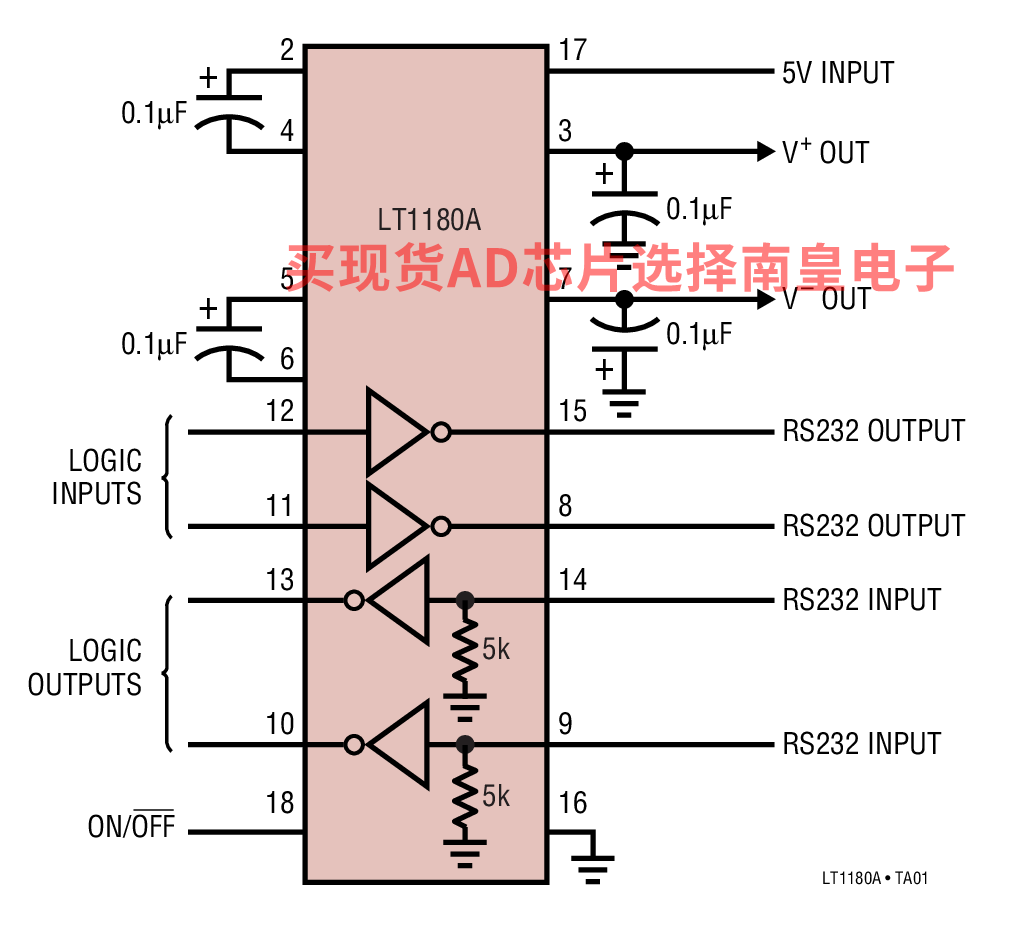

LT1180A / LT1181A 是双通道 RS232 驱动器 / 接收器对，其具有集成化充电泵，以依靠单 5V 电源产生 RS232 电压电平。这些电路采用坚固型双极性设计，以提供同类竞争 CMOS 设计无可比拟的操作故障耐受力和 ESD 保护水平。这些电路仅采用 0.1μF 外部电容器，消耗功率仅为 40mW，其传输速率可达 120k baud，甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1180A / LT1181A 能够安然承受多次 ±10kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs 的需要。LT1180A / LT1181A 完全符合 EIA RS232 标准。驱动器输出得到了过载保护，并可短路至地或高达 ±30V 而不受损坏。在停机或电源关闭的情况下，驱动器和接收器输出处于高阻抗状态，从而实现了线路共享。

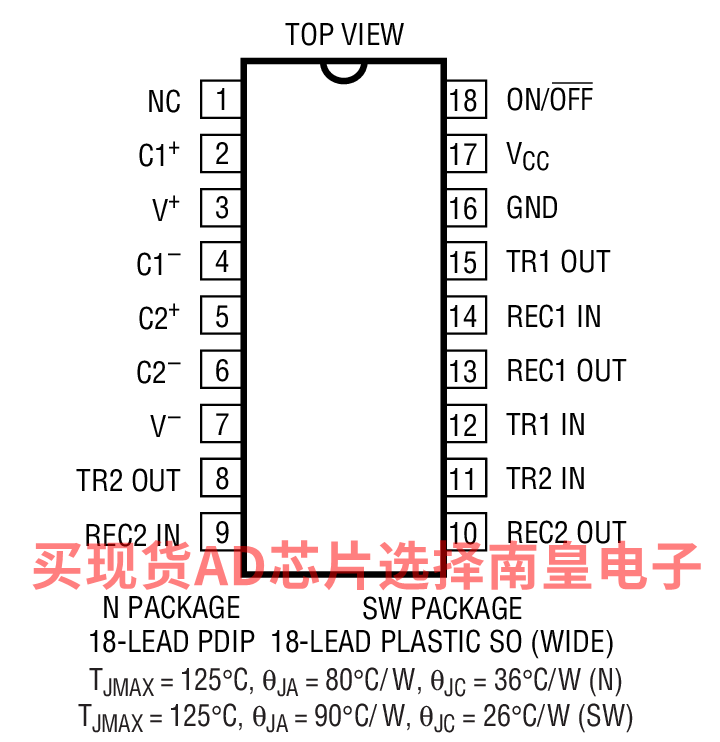

LT1181A 采用 16 引脚 DIP 和 SO 封装。LT1180A 可提供 18 引脚 DIP 和 SO 封装，适合需要停机功能的应用。

应用

便携式计算机
电池供电型系统
电源发生器
终端
调制解调器

LT1181A的优势和特点：

ESD 保护等级超过 ±10kV
使用小的电容器：0.1μF
120kBaud 传输速率 (RL = 3k，CL = 2500pF)
250kBaud 传输速率 (RL = 3k，CL = 1000pF)
输出可承受 ±30V 而不受损
与 CMOS 器件相似的低功率：40mW
采用单 5V 电源工作
坚固型双极性设计
当关闭或断电时输出呈高阻抗状态
满足所有的 RS232 规格要求
可提供带或不带停机功能的版本
绝对无闭锁现象
采用 SO 封装

LT1181A具体的完整产品型号参数及价格（美元）：

LT1181ACN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.45（100-499个）；2.4（1000+个）

LT1181ACSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：2.80（100-499个）；2.71（1000+个）

LT1181ACSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：2.80（100-499个）；2.71（1000+个）

LT1181AIN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：3.2（100-499个）；3.15（1000+个）

LT1181AISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：3.55（100-499个）；3.46（1000+个）

LT1181AISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.55（100-499个）；3.46（1000+个）
