LT1167 是一款低功率、精准型仪表放大器，仅需一个外部电阻器便能设定 1 至 10,000 的增益。7.5nV/√Hz (在 1kHz) 的低电压噪声并未因为低功耗 (对于 ±2.3V 至 ±15V 电源，典型消耗电流为 0.9mA) 而打任何折扣。

即使对于低至 2k 的负载电阻器，该器件的高准确度 (10ppm 的最大非线性度，0.08% 的最大增益误差 [G = 10] ) 也不会下降。LT1167 经过激光修整，以实现非常低的输入失调电压 (最大值为 40μV)、漂移 (0.3μV/°C)、高 CMRR (90dB，G = 1) 和 PSRR (105dB，G = 1)。最大值为 350pA 的低输入偏置电流通过运用超 β 工艺得以实现。输出能够在任何增益配置中处理高达 1000pF 的容性负载，同时对输入提供了高至 13kV (人体模型) 的 ESD 防护等级。采用两个5k 外部电阻器的 LT1167 符合 IEC 1000-4-2 Level 4 规范。

相比于分立的多运放和电阻器设计方案，采用 8 引脚 PDIP 和 SO 封装的 LT1167 所需占用的 PC 板面积小得多。

LT1167-1 所提供的性能与 LT1167 相同，但是，其在高共模电压条件下的输入电流特性能够更好地支持那些具有高输入阻抗的应用 (见 "Application Information” 部分)。

应用

• 桥式放大器
• 应变仪放大器
• 热电偶放大器
• 差分至单端转换器
• 医疗仪表

• 单个增益设定电阻器：G = 1 至 10,000
• 增益误差：G = 10，0.08% (最大值)
• 输入失调电压漂移：0.3μV/°C (最大值)
• 采用两个 5k 外部电阻器可满足 IEC 1000-4-2 Level 4 ESD 测试的要求
• 增益非线性度：G = 10，10ppm (最大值)
• 输入失调电压：G = 10，60μV (最大值)
• 输入偏置电流：350pA (最大值)
• 在 G = 1 时的 PSRR：105dB (最小值)
• 在 G = 1 时的 CMRR：90dB (最小值)
• 电源电流：1.3mA (最大值)
• 宽电源范围：±2.3V 至 ±18V
• 1kHz 电压噪声：7.5nV/√Hz
• 0.1Hz 至 10Hz 噪声：0.28μVP-P
• 采用 8 引脚 PDIP 封装和 SO 封装

LT1167ACN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：

LT1167ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.61（100-499个）；6.38（1000+个）

LT1167ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.73（100-499个）；6.45（1000+个）

LT1167ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.73（100-499个）；6.45（1000+个）

LT1167ACS8-1#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：6.73（100-499个）；6.45（1000+个）

LT1167ACS8-1#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.73（100-499个）；6.45（1000+个）

LT1167AIN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.65（100-499个）；7.36（1000+个）

LT1167AIS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：

LT1167AIS8#3CCPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LT1167AIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.43（1000+个）

LT1167AIS8#TRMPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

LT1167AIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.43（1000+个）

LT1167AIS8-1#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.43（1000+个）

LT1167AIS8-1#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.76（100-499个）；7.43（1000+个）

LT1167CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.8（100-499个）；3.68（1000+个）

LT1167CS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT1167CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.91（100-499个）；3.75（1000+个）

LT1167CS8#TRMPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：

LT1167CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.91（100-499个）；3.75（1000+个）

LT1167CS8-1#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.91（100-499个）；3.75（1000+个）

LT1167CS8-1#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.91（100-499个）；3.75（1000+个）

LT1167DICE#MILDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，100，工作温度：0 to 70C，AD官网报价：

LT1167IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.43（100-499个）；4.26（1000+个）

LT1167IS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：

LT1167IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.54（100-499个）；4.32（1000+个）

LT1167IS8#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LT1167IS8#TRA1PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LT1167IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.54（100-499个）；4.32（1000+个）

LT1167IS8-1#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.54（100-499个）；4.32（1000+个）

LT1167IS8-1#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.54（100-499个）；4.32（1000+个）

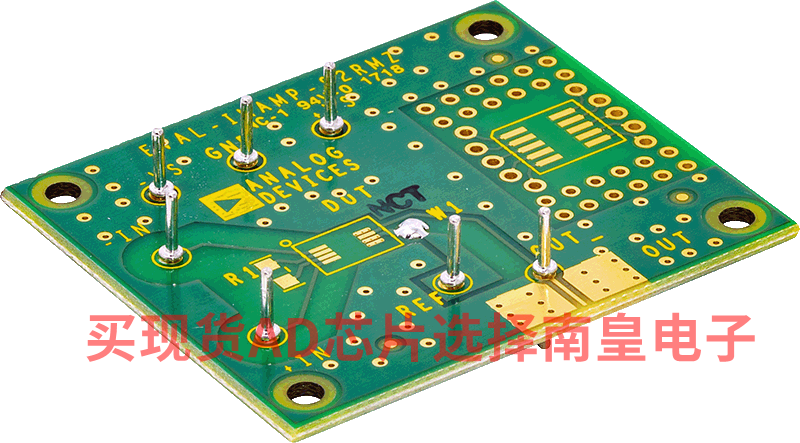

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
