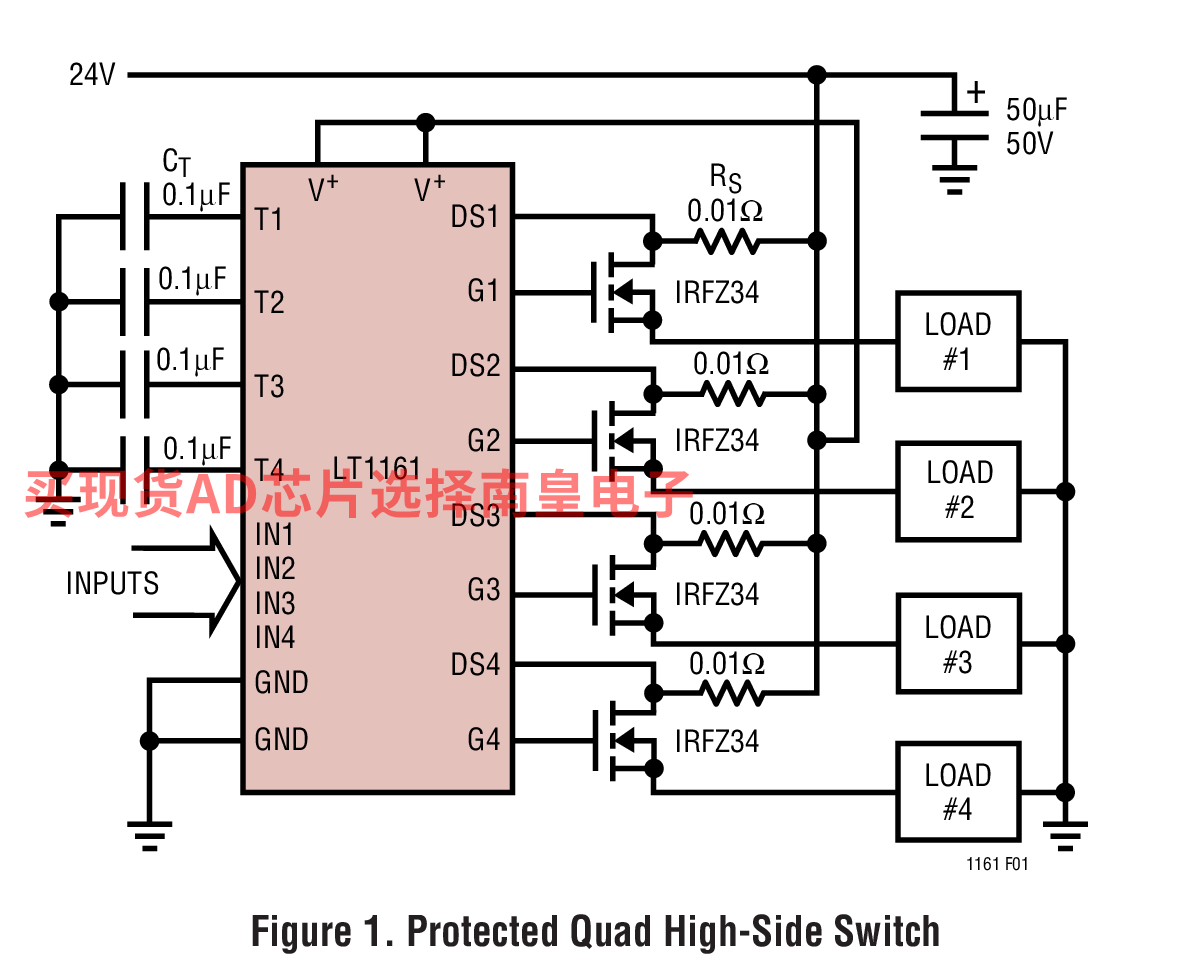

LT1161 是一款四通道高端栅极驱动器，它允许采用低成本 N 沟道功率 MOSFET 来满足高端开关应用的需要。该器件具有 4 个独立的开关通道，这些通道各包含一个完全独立的充电泵，用于在不使用外部组件的情况下全面强化一个 N 沟道 MOSFET 开关。

另外，在每个开关通道中还包括一个用于检测开关电流的漏极检测比较器。当开关电流超过预设水平时，开关被关断。开关将在由一个外部定时电容器设定的一段时间里保持关断状态，随后自动地尝试重新启动。如果故障仍然存在，则该循环将重复进行，直到故障被清除为止，从而起到保护 MOSFET 的作用。

LT1161 专为那些有可能存在不良电源调节和 / 或瞬变的严酷工作环境而特别设计，例如：工业、航空电子和汽车应用。–15V 至 60V 的电源电压瞬变将不会对该器件造成损坏。

• 工业控制
• 航空电子系统
• 汽车开关
• 步进式电动机和 DC 电动机控制
• 电子电路断路器



• 8V 至 48V 电源范围
• 提供了针对 –15V 至 60V 电源瞬变的保护
• 全面强化了 N 沟道 MOSFET 开关
• 个别短路保护
• 个别自动重启定时器
• 可编程电流限制、延迟时间和自动重启周期
• 电压受限的栅极驱动
• 在输入开路的情况下默认为 OFF 状态
• 直通式输入至输出引出脚配置
• 采用 20 引脚 DIP 封装或 SOL 封装



LT1161CN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：3.8（100-499个）；3.68（1000+个）

LT1161CSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；4.14（1000+个）

LT1161CSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；4.14（1000+个）

LT1161IN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：4.26（100-499个）；4.14（1000+个）

LT1161ISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.60（1000+个）

LT1161ISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.60（1000+个）

LT1161CN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：0 to 70C，AD官网报价：3.8（100-499个）；3.68（1000+个）

LT1161CSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；4.14（1000+个）

LT1161CSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；4.14（1000+个）

LT1161IN#PBF，封装：20-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：4.26（100-499个）；4.14（1000+个）

LT1161ISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.60（1000+个）

LT1161ISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.60（1000+个）
