LT1141A的基本参数
  • 制造厂商:AD
  • 产品类别:RS-232-RS-422-RS-485
  • 技术类目:RS-232 and RS-562
  • 功能描述:采用小电容器的先进低功率 5V RS232 驱动器 / 接收器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LT1141A的产品详情:

LT1130A / LT1140A 系列 RS232 收发器采用了特殊的双极型结构技术,可在故障情况超过针对 RS232 所规定的限值时保护驱动器和接收器免受损坏。驱动器输出和接收器输入可短接至 ±30V,并不会损坏器件或电源发生器。此外,RS232 I/O 引脚能安然承受多次 ±10kV ESD 冲击。一个先进的驱动器输出级在驱动重的容性负载时传输速率高达 250kbaud。电源电流通常为 12mA,这与 CMOS 器件不相上下。

隶属该系列的一些器件具有灵活的操作模式控制功能。DRIVER DISABLE 引脚负责停用驱动器和充电泵,ON/OFF 引脚则用于关断所有的电路。当停机时,驱动器和接收器呈现高阻抗输出状态。

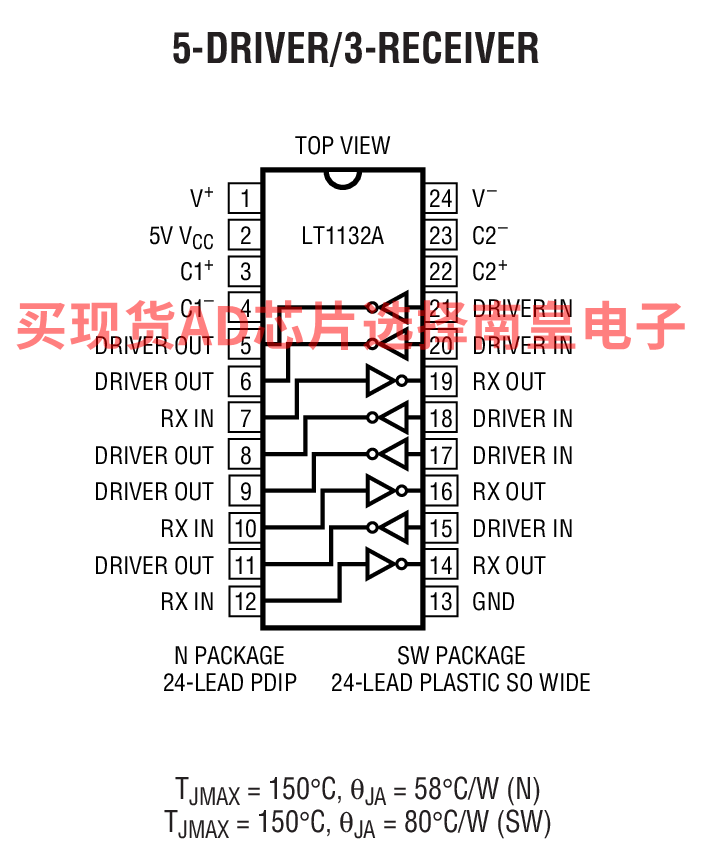

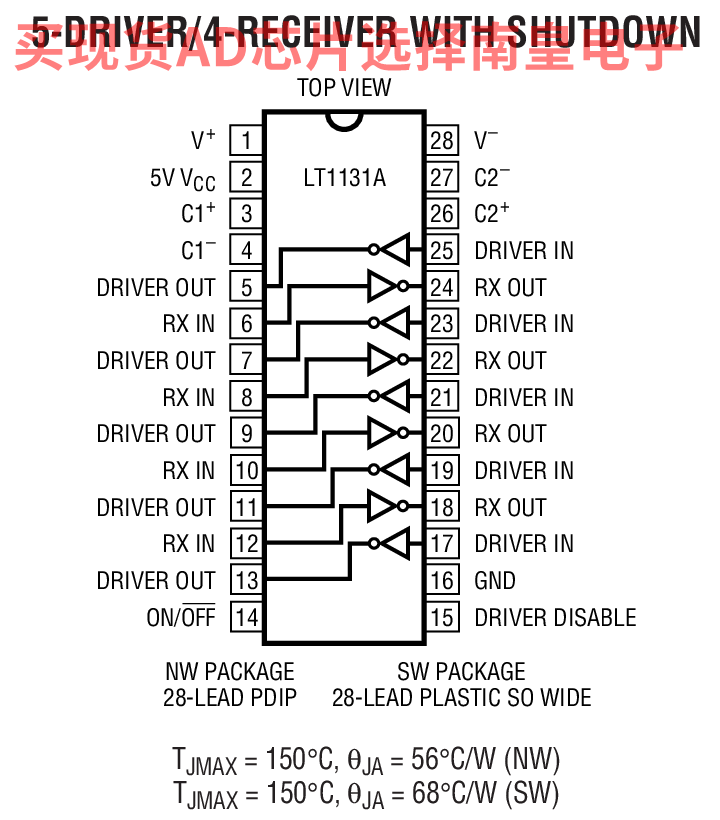

    LT1130A —— 5 驱动器 / 5 接收器 RS232 收发器LT1131A —— 具停机功能的5 驱动器 / 4 接收器 RS232 收发器LT1132A —— 5 驱动器 / 3 接收器 RS232 收发器LT1133A —— 3 驱动器 / 5 接收器 RS232 收发器LT1134A —— 4 驱动器 / 4 接收器 RS232 收发器LT1135A —— 不带充电泵的 5 驱动器 / 3 接收器 RS232 收发器LT1136A —— 具停机功能的 4 驱动器 / 5 接收器 RS232 收发器LT1137A —— 具停机功能的 3 驱动器 / 5 接收器 RS232 收发器LT1138A —— 具停机功能的 5 驱动器 / 3 接收器 RS232 收发器LT1139A —— 具停机功能的 4 驱动器 / 4 接收器 RS232 收发器LT1140A —— 不带充电泵的 5 驱动器 / 3 接收器 RS232 收发器LT1141A —— 不带充电泵的 3 驱动器 / 5 接收器 RS232 收发器
LT1141A的优势和特点:
  • ESD 保护等级超过 ±10kV(对于 LT1133A、LT1137A 和 LT1141A 为 ±15kV IEC-1000-4-2)
  • 使用小的电容器:0.1μF、0.2μF
  • 在停机 (SHUTDOWN) 模式中电源电流为 1μA
  • 120kbaud 传输速率 (RL = 3k,CL = 2500pF)
  • 250kbaud 传输速率 (RL = 3k,CL = 1000pF)
  • 与 CMOS 器件相似的低功率
  • 简易的 PC 布局:直通式架构
  • 坚固型双极性设计:绝对无闭锁现象
  • 当关闭或断电时输出呈高阻抗状态
  • 改进的保护能力:RS232 I/O 线路可被强制至 ±30V 而不致受损
  • 输出过压不会强迫电流返回到电源中
  • 可提供 SO 封装和 SSOP 封装
LT1141A具体的完整产品型号参数及价格(美元):

LT1141ACN#PBF,封装:24-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,15,工作温度:0 to 70C,AD官网报价:3.74(100-499个);3.68(1000+个)

LT1141ACSW#PBF,封装:24-Lead SOIC (Wide 0.3 Inch),包装形式及数量:管装,32,工作温度:0 to 70C,AD官网报价:4.08(100-499个);4.03(1000+个)

LT1141ACSW#TRPBF,封装:24-Lead SOIC (Wide 0.3 Inch),包装形式及数量:卷带,1000,工作温度:0 to 70C,AD官网报价:4.08(100-499个);4.03(1000+个)

轻松满足您的AD芯片采购需求
LT1141A的评估套件:

LT1141ACN#PBF,封装:24-Lead PDIP (Narrow 0.3 Inch),包装形式及数量:管装,15,工作温度:0 to 70C,AD官网报价:3.74(100-499个);3.68(1000+个)

LT1141ACSW#PBF,封装:24-Lead SOIC (Wide 0.3 Inch),包装形式及数量:管装,32,工作温度:0 to 70C,AD官网报价:4.08(100-499个);4.03(1000+个)

LT1141ACSW#TRPBF,封装:24-Lead SOIC (Wide 0.3 Inch),包装形式及数量:卷带,1000,工作温度:0 to 70C,AD官网报价:4.08(100-499个);4.03(1000+个)
