LT1081（先进的低功率 5V RS232 双通道驱动器 / 接收器）-AD代理

LT1081的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：RS-232 and RS-562
功能描述：先进的低功率 5V RS232 双通道驱动器 / 接收器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1081的产品详情：

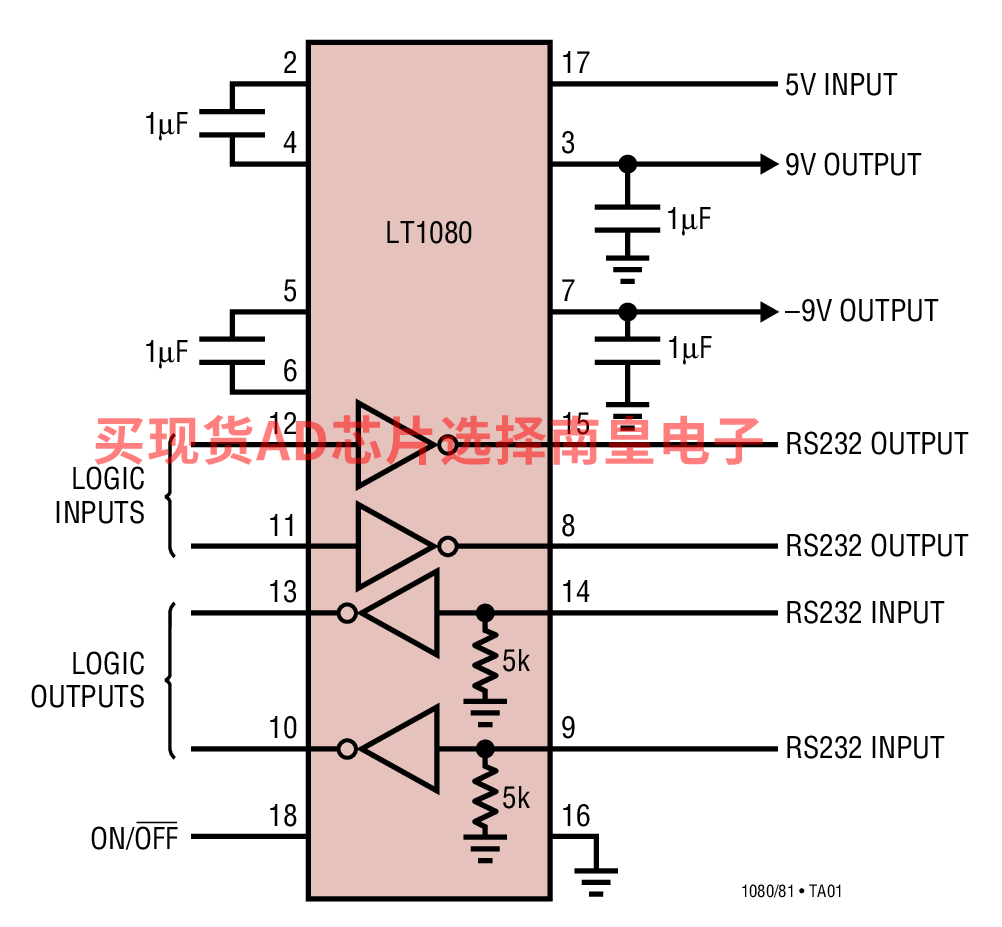

LT1080 / LT1081 是具充电泵的双通道 RS232 驱动器 / 接收器，以保证无闭锁现象发生。这些接口优化型器件在 CMOS 的功耗水平和坚固性的实际要求之间提供了真正的平衡。驱动器输出得到了全面的过载保护，并可短路至 ±30V。与 CMOS 器件不同，LT1080 / LT1081 的先进架构在“器件停机”或电源关闭时并不给信号线施加负载。接收器和 RS232 输出均被置于一种高阻抗状态。一个先进的输出级允许以较高的速度驱动较高的容性负载，并拥有针对 ESD 的优越坚固性。

对于需要在一个封装中集成具充电泵的多达 5 个驱动器和 5 个接收器的应用，请参见 LT1130A 系列的数据手册。另外，还可提供 LT1080 / LT1081 的一种版本，即：只采用 0.1μF 电容器的 LT1180A 和 LT1181A。凌力尔特 (现隶属 ADI) 所有的 RS232 IC 均采用标准的表面贴装型封装。

应用

便携式计算机
电池供电型 RS232 系统
电源发生器
终端
调制解调器

LT1081的优势和特点：

优于 CMOS 器件
- 改善的速度：传输速率超过 120kBaud
- 改善的保护：输出可被强制为 ±30V 而不受损
- 当关闭时三态输出为高阻抗
- 仅需 1μF 电容器
无闭锁现象

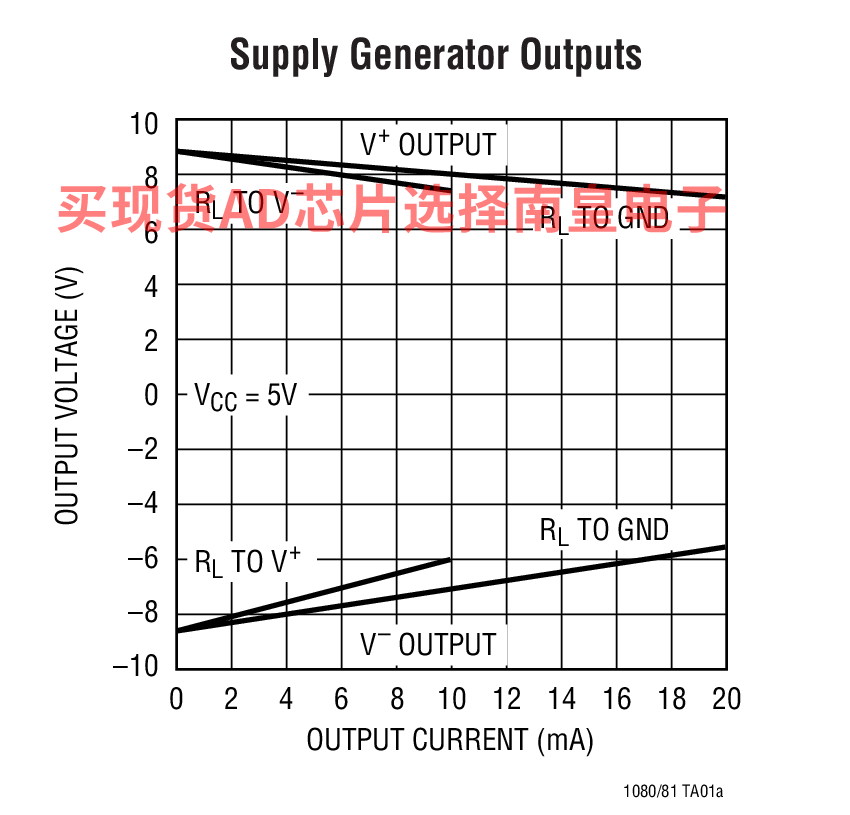

不亚于 CMOS 器件的低功率：60mW
能为额外的 RS232 驱动器供电：10mA
停机模式中的电源电流：1μA
采用 SO 封装

LT1081具体的完整产品型号参数及价格（美元）：

LT1081CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.31（100-499个）；3.19（1000+个）

LT1081CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；3.31（1000+个）

LT1081CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；3.31（1000+个）

LT1081IN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.7（1000+个）

LT1081ISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：4.7（100-499个）；4.51（1000+个）

LT1081ISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.7（100-499个）；4.51（1000+个）

LT1081的评估套件：
