LT1077 是一款微功率、精准型运算放大器，其针对 5V 单电源操作进行了优化。另外，还提供了 ±15V 规格。

同类竞争器件的微功率性能是以严重降低精度、影响噪声、速度和输出驱动指标为代价实现的。LT1077 可在不牺牲其他参数的情况下减小电源电流。它所提供的失调电压是所有微功率运放当中最低的。与此前的微功率运放相比，失调电流、电压和电流噪声、转换速率及增益带宽乘积指标均改善了 2～10 倍。

电压噪声频谱的 1/f 拐角频率位于 0.7Hz。由此实现的低频 (0.1Hz 至 10Hz) 噪声性能只有那些电源电流比其高出一个数量级的器件才能提供。

LT1077 与所有业界标准的精准型运放具有完全的插入兼容性 (包括归零)。因此，它能够在许多应用中替代这些精准运放而不牺牲性能，还显著地节省了耗电。

LT1077 可采用单节锂电池或两节镍镉 (Ni-Cad) 电池供电运作。输入范围可至地电位以下。全 NPN 输出级可在吸收电流的同时摆动至地电位，并不需要下拉电阻器。

如需具有相似规格指标的双通道和四通道运放，请参见 LT1078 / LT1079 的产品手册。

• 替代 OP-07、OP-77、AD707、LT1001、LT1O12 (功耗降低 10～60 倍)
• 电池或太阳能供电型系统
• 4mA 至 20mA 电流环路
• 两端式电流源
• MΩ 源电阻差动放大器



• 60μA 最大电源电流
• 40μV 最大失调电压
• 350pA 最大失调电流
• 0.5μVP-P 的 0.1Hz 至 10Hz 电压噪声
• 2.5pAP-P 的 0.1Hz 至 10Hz电流噪声
• 0.4μV/°C 失调电压漂移
• 250kHz 增益带宽乘积
• 0.12V/μs 转换速率
• 单电源工作
  • 输入电压范围包括地电位
  • 输出可在吸收电流时摆动至地电位
  • 无需下拉电阻器
• 输出可供应和吸收 5mA 负载电流

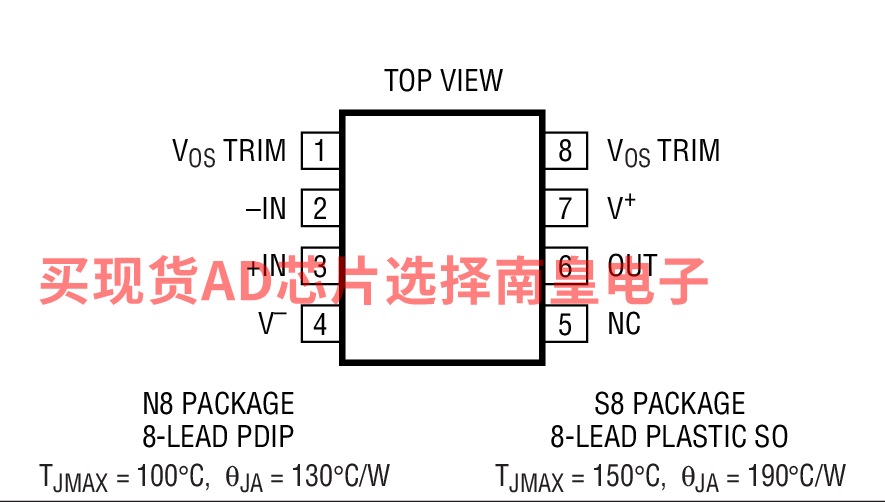

LT1077ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4（100-499个）；3.88（1000+个）

LT1077AIN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.19（100-499个）；5（1000+个）

LT1077CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.06（100-499个）；2（1000+个）

LT1077IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.94（100-499个）；2.81（1000+个）

LT1077IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.13（100-499个）；3.01（1000+个）

LT1077IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.13（100-499个）；3.01（1000+个）

LT1077S8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.69（100-499个）；2.51（1000+个）

LT1077S8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.69（100-499个）；2.51（1000+个）

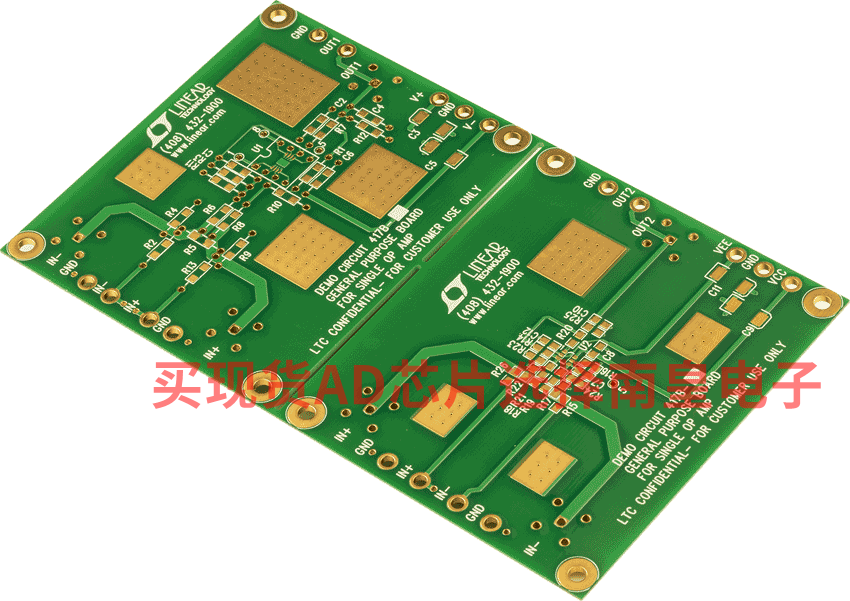

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板
