- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：低输入偏置电流运算放大器(≤100 pA)
- 功能描述：精准、高速、JFET 输入运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1055 / LT1056 JFET 输入运算放大器兼具精准规格指标和高速性能。
16V/μs 摆率和 6.5MHz 增益带宽积与 50μV (典型值) 失调电压、1.2μV/°C 漂移、40pA (70°C) 和 500pA (125°C) 偏置电流得以同时实现。

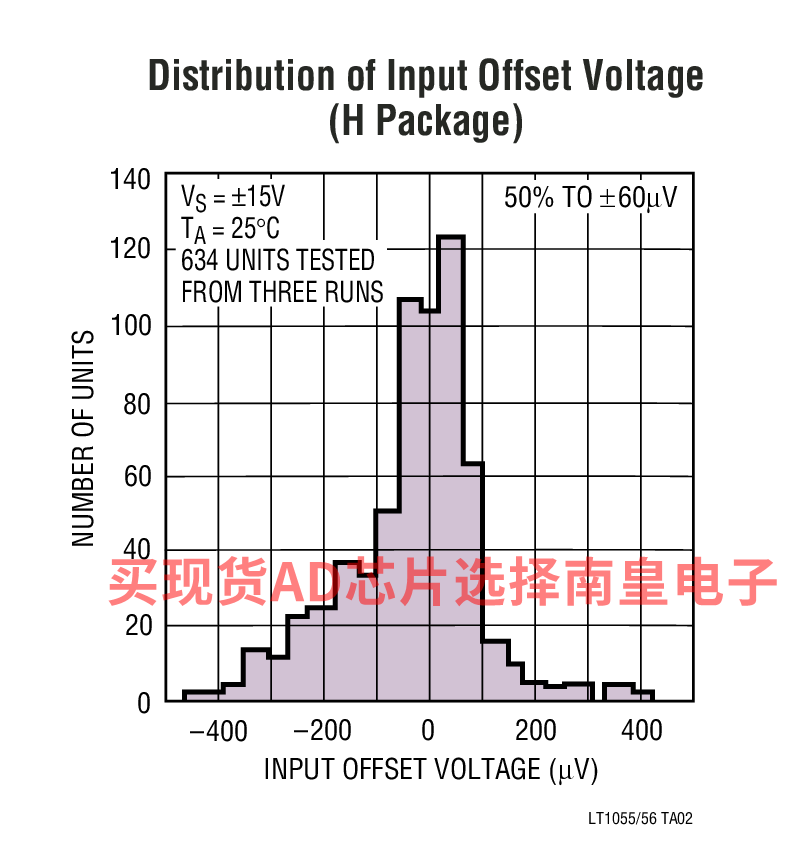

150μV 最大失调电压指标是目前所有 JFET 输入运放当中较佳的。
LT1055 和 LT1056 因其出色的工作电流指标而有别于同类竞争器件。功率耗散较低的 LT1055 实现了较低的偏置和失调电流及失调电压。功率耗散有所增加的 LT1056 则可提供较高的摆率、带宽和较快的稳定时间，而 DC 性能略有下降。

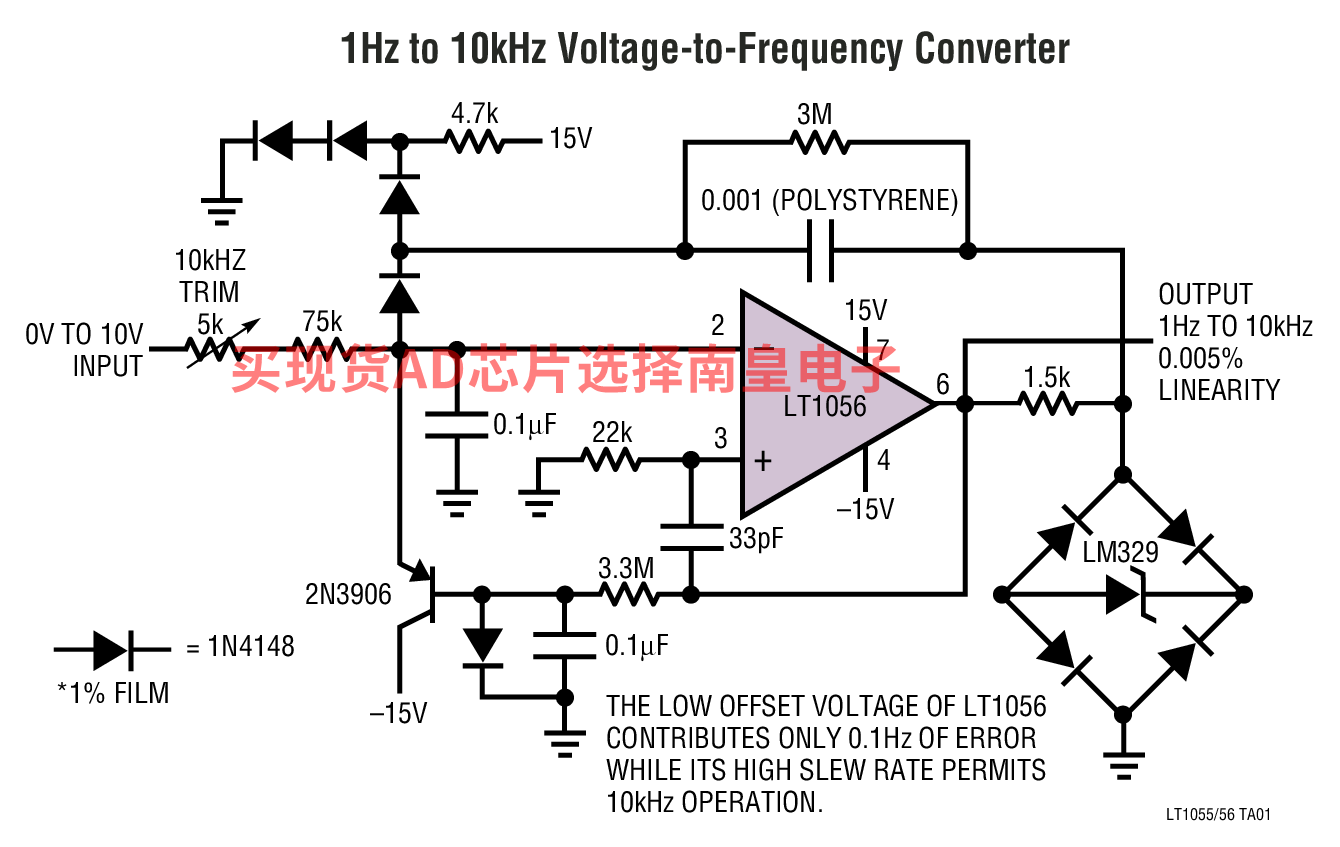

下面示出的电压至频率转换器是这些器件众多的应用之一，其同时利用了 LT1055 / LT1056 的精准和高速特性。
如需一款具有 23V/μs 保证摆率的 JFET 输入运放，请查阅 LT1022 的产品手册。
Applications
- 精准、高速仪表
- 对数放大器
- D/A 输出放大器
- 光电二极管放大器
- 电压至频率转换器
- 频率至电压转换器
- 快速、精准的采样及保持
- 保证的失调电压：150μV (最大值)
- –55°C 至 125°C：500μV (最大值)
- 保证的漂移：4μV/°C (最大值)
- 保证的偏置电流
- 70°C：150pA (最大值)
- 125°C：2.5nA (最大值)
- 保证的摆率：12V/μs (最小值)

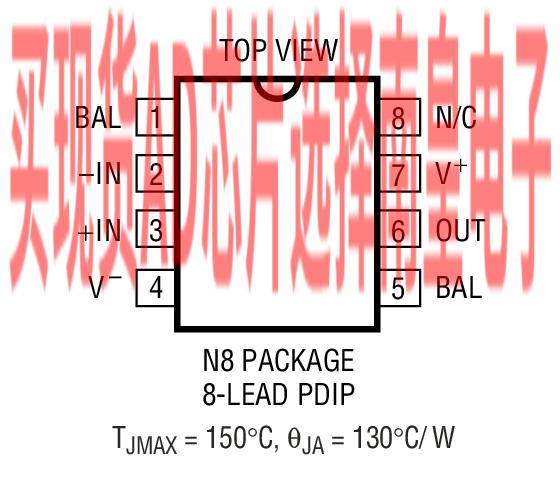

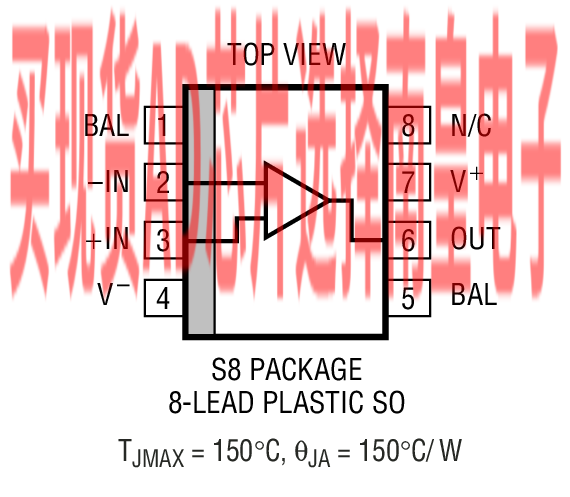

- 采用 8 引脚 PDIP 封装和 SO 封装
LT1055CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.95（100-499个）；1.9（1000+个）
LT1055S8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.6（100-499个）；2.41（1000+个）
LT1055S8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.6（100-499个）；2.41（1000+个）

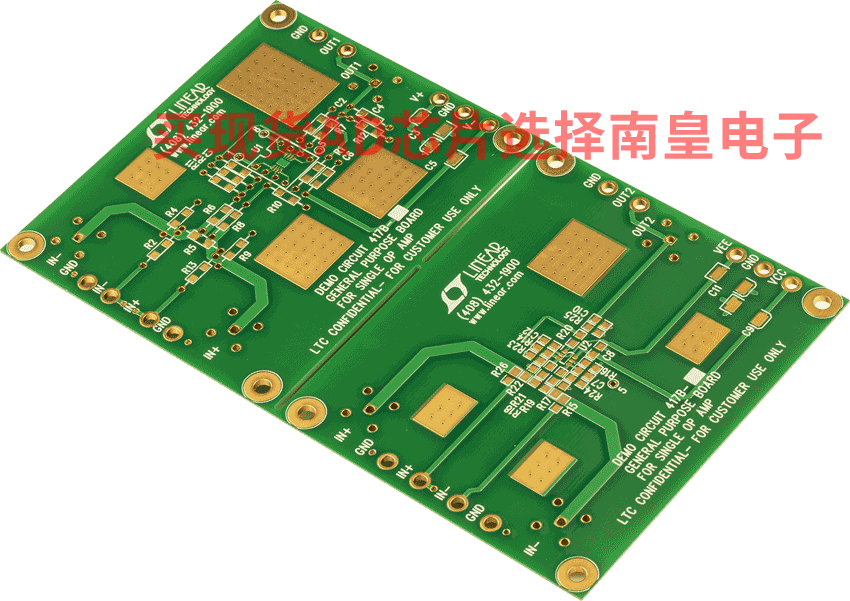

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
DC417B：演示板
