LT1039A（具停机功能的三通道 RS232 驱动器 / 接收器）-AD代理

LT1039A的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：RS-232 and RS-562
功能描述：具停机功能的三通道 RS232 驱动器 / 接收器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1039A的产品详情：

LT1039A是一款具有关断特性的三通道RS232驱动器/接收器。每个接收器将接受最高±30V的输入，可以驱动TTL或CMOS逻辑电路。RS232驱动器接受TTL逻辑输入和输出RS232电压电平。这些输出具有全面的过载保护，可对地短路或提供高达±30V的电压，而不会损坏驱动器。此外，当系统关断或电源关闭时，输出处于高阻抗状态，支持数据线共享。片上ESD保护无需外部保护器件。偏置引脚允许一个接收器保持开启，同时该器件的其他部分关断。

偏置引脚允许一个接收器保持开启，同时该器件的其他部分关断。

LT1039A还提供16引脚版本，不具备关断或偏置引脚功能。

对于需要5V单电源供电的应用，请参见LT1180A/LT1181A和LT1130A数据手册。

应用

RS232 接口
终端
调制解调器

LT1039A的优势和特点：

片内 ESD 保护：
- ±15kV 人体模型
- ±15kV IEC-1000-4-2 空气间隙测试 **
- ±8kV IEC-1000-4-2 接触测试
驱动 3kΩ/2500pF 负载时可执行 125kBd 操作
驱动 3kΩ/1000pF 负载时可执行 250kBd 操作
输出可驱动至 ±30V 而不受损
在停机期间无供电电流
采用 ±5V 至 ±15V 电源运作
提供了针对过载的全面保护
三态输出；当关断时输出开路
双极性电路－无锁断
±30V 输入范围
三通道驱动器 / 接收器
30kΩ 输入阻抗
符合所有 RS232 规范

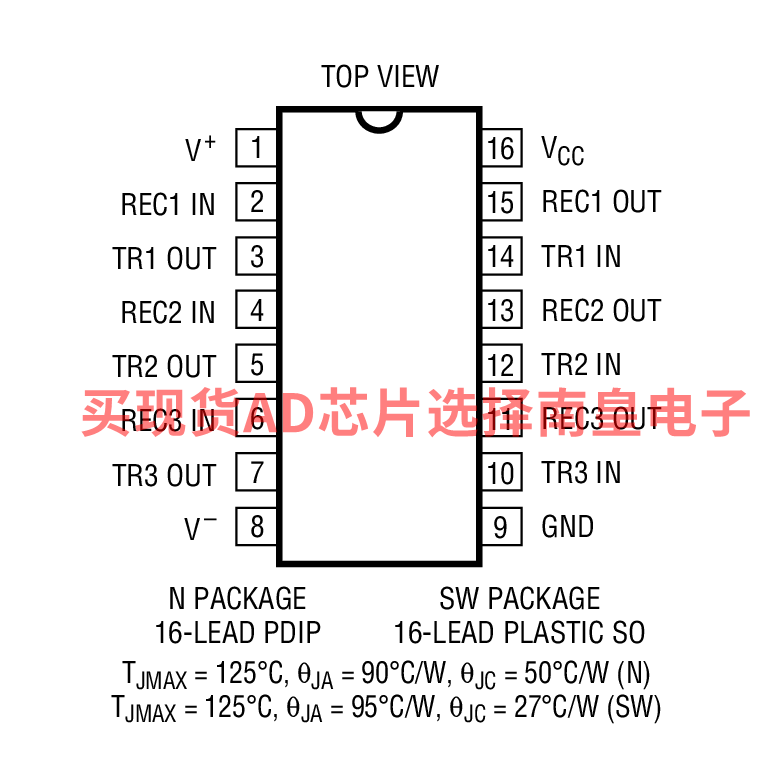

16 引脚版本－引脚与 MC145406 相兼容
采用 SO 封装

LT1039A具体的完整产品型号参数及价格（美元）：

LT1039ACN#PBF，封装：18-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，20，工作温度：0 to 70C，AD官网报价：3.28（100-499个）；3.11（1000+个）

LT1039ACN16#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.85（100-499个）；2.7（1000+个）

LT1039ACSW#PBF，封装：18-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：3.97（100-499个）；3.8（1000+个）

LT1039ACSW#TRPBF，封装：18-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.97（100-499个）；3.8（1000+个）

LT1039ACSW16#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；3.3（1000+个）

LT1039ACSW16#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；3.3（1000+个）

LT1039A的评估套件：
