LT1014（四通道精准运算放大器）-AD代理

LT1014的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高压运算放大器≥12V
功能描述：四通道精准运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1014的产品详情：

LT1014 是首款能够对采用业界标准的 14 引脚 DIP LM324 / LM348 / OP-11 / 4156 引脚配置的设计直接进行升级的精准四通道运算放大器。与单通道运算放大器相比，它不再需要牺牲性能指标，同时节省了板级空间和成本。

LT1014 具有 50μV 的低失调电压、0.3μV/°C 的漂移、0.15nA 的失调电流、800万的增益、117dB 的共模抑制和 120dB 的电源抑制，因而堪称一款真正精准的四通道运算放大器。特别重要的是低失调电压，因为在四通道配置中未提供失调零位终端。虽然每个放大器的电源电流仅为 350μA，但凭借一种新型输出级设计，仍然能够供应和吸收超过 20mA 的负载电流，并保持高电压增益。

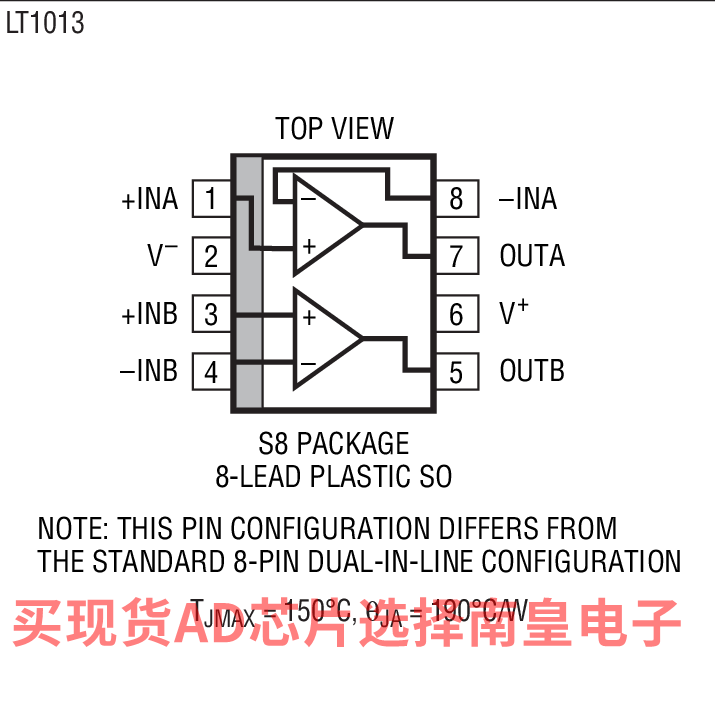

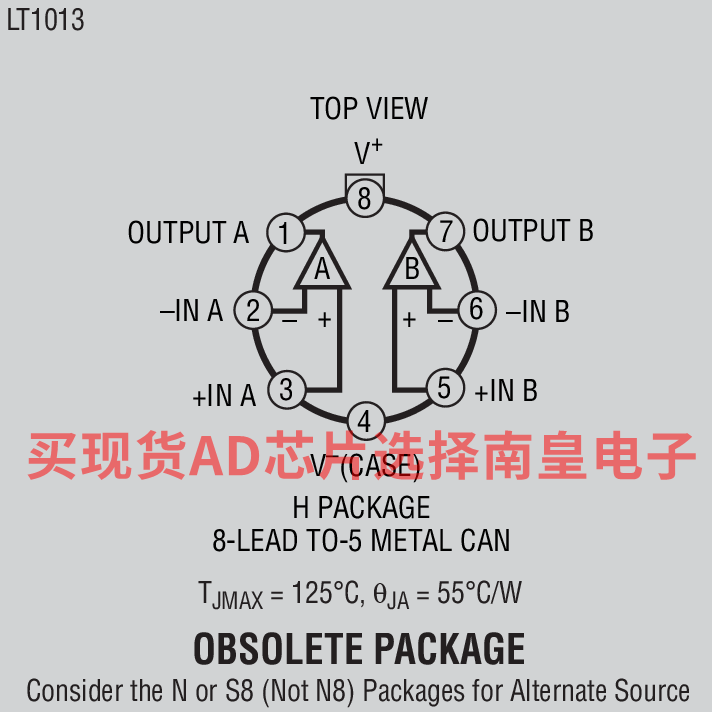

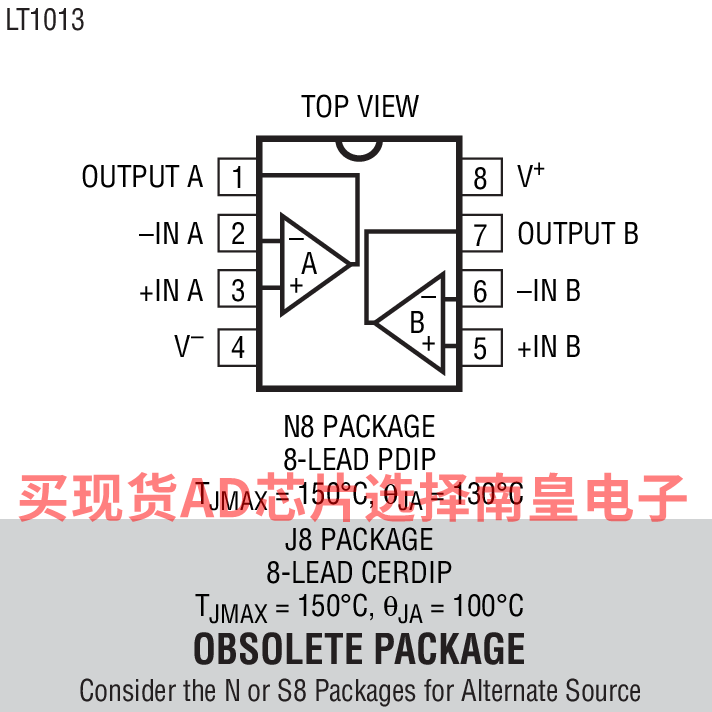

同样，LT1013 是首款采用 8 引脚业界标准配置的精准双通道运算放大器，可实现诸如 MC1458 / MC1558、LM158 和 OP-221 等常用器件的性能升级。LT1013 的规格指标与 LT1014 的相似 (甚至略胜一筹)。

LT1013 和 LT1014 均可采用单 5V 工作电源：输入共模范围包括地电位；输出还可摆动至地电位的几毫伏 (mV) 以内。消除了以往单电源设计中非常明显的交越失真。提供了一整套采用 ±15V 和单 5V 电源时的规格。

应用

电池供电型精密仪表
应变仪信号调理器

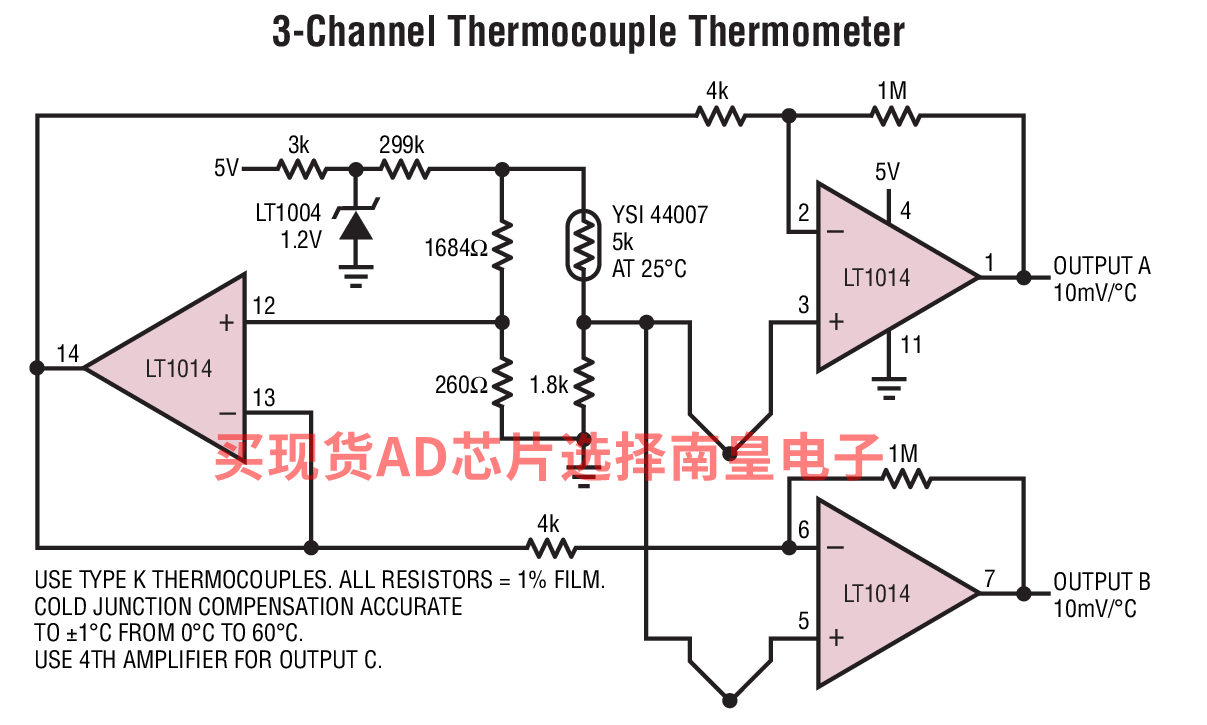

热电偶放大器
仪表放大器
4mA-20mA 电流回路发送器
多限制门限检测
有源滤波器
多增益部件

LT1014的优势和特点：

单电源操作
- 输入电压范围扩展至地
- 输出在吸收电流时摆动至地
引脚与具精准规格的 1458 和 324 兼容
保证失调电压：150μV 最大值
保证低漂移：2μV/°C 最大值
保证失调电流：0.8nA 最大值
保证高增益
- 5mA 负载电流：最小增益 150 万
- 17mA 负载电流：最小增益 80 万
保证低电源电流：500μA 最大值
低电压噪声：0.55μVP-P (0.1Hz 至 10Hz)
低电流噪声：优于 OP-07，达到了 0.07pA/√Hz

LT1014具体的完整产品型号参数及价格（美元）：

LT1014ACN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：7.1（100-499个）；6.8（1000+个）

LT1014CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；5.15（1000+个）

LT1014DN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.6（100-499个）；3.45（1000+个）

LT1014DSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；4.06（1000+个）

LT1014DSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；4.06（1000+个）

LT1014IN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：4.8（100-499个）；4.60（1000+个）

LT1014ISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：5.5（100-499个）；5.26（1000+个）

LT1014ISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.5（100-499个）；5.26（1000+个）

LT1014的评估套件：
