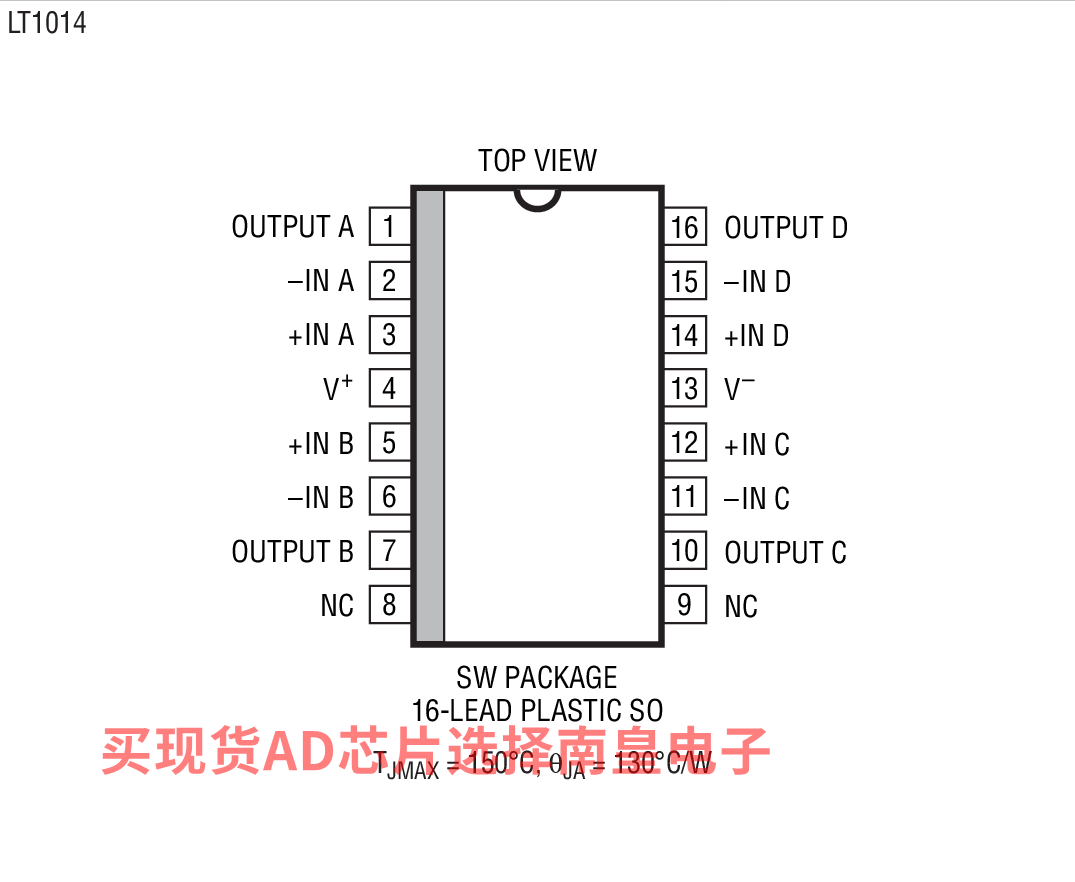

LT1014 是首款能够对采用业界标准的 14 引脚 DIP LM324 / LM348 / OP-11 / 4156 引脚配置的设计直接进行升级的精准四通道运算放大器。与单通道运算放大器相比，它不再需要牺牲性能指标，同时节省了板级空间和成本。

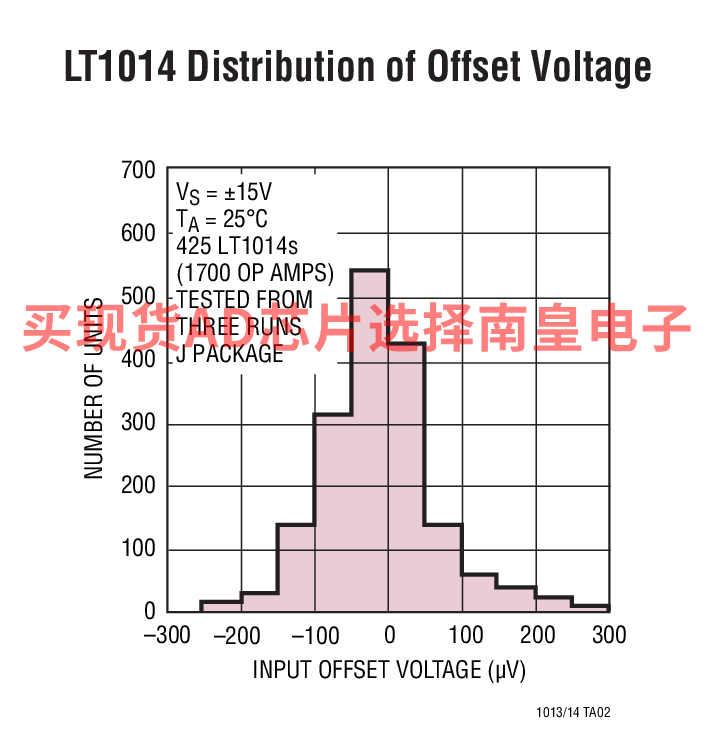

LT1014 具有 50μV 的低失调电压、0.3μV/°C 的漂移、0.15nA 的失调电流、800万 的增益、117dB 的共模抑制和 120dB 的电源抑制，因而堪称一款真正精准的四通道运算放大器。特别重要的是低失调电压，因为在四通道配置中未提供失调零位终端。虽然每个放大器的电源电流仅为 350μA，但凭借一种新型输出级设计，仍然能够供应和吸收超过 20mA 的负载电流，并保持高电压增益。

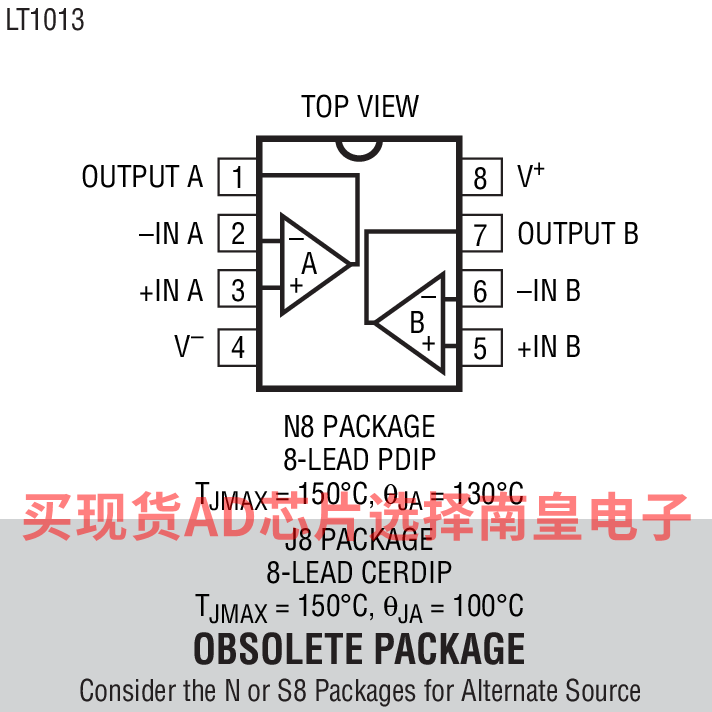

同样，LT1013 是首款采用 8 引脚业界标准配置的精准双通道运算放大器，可实现诸如 MC1458 / MC1558、LM158 和 OP-221 等常用器件的性能升级。LT1013 的规格指标与 LT1014 的相似 (甚至略胜一筹)。

LT1013 和 LT1014 均可采用单 5V 工作电源：输入共模范围包括地电位；输出还可摆动至地电位的几毫伏 (mV) 以内。消除了以往单电源设计中非常明显的交越失真。提供了一整套采用 ±15V 和单 5V 电源时的规格。

• 电池供电型精密仪表
  • 应变仪信号调理器

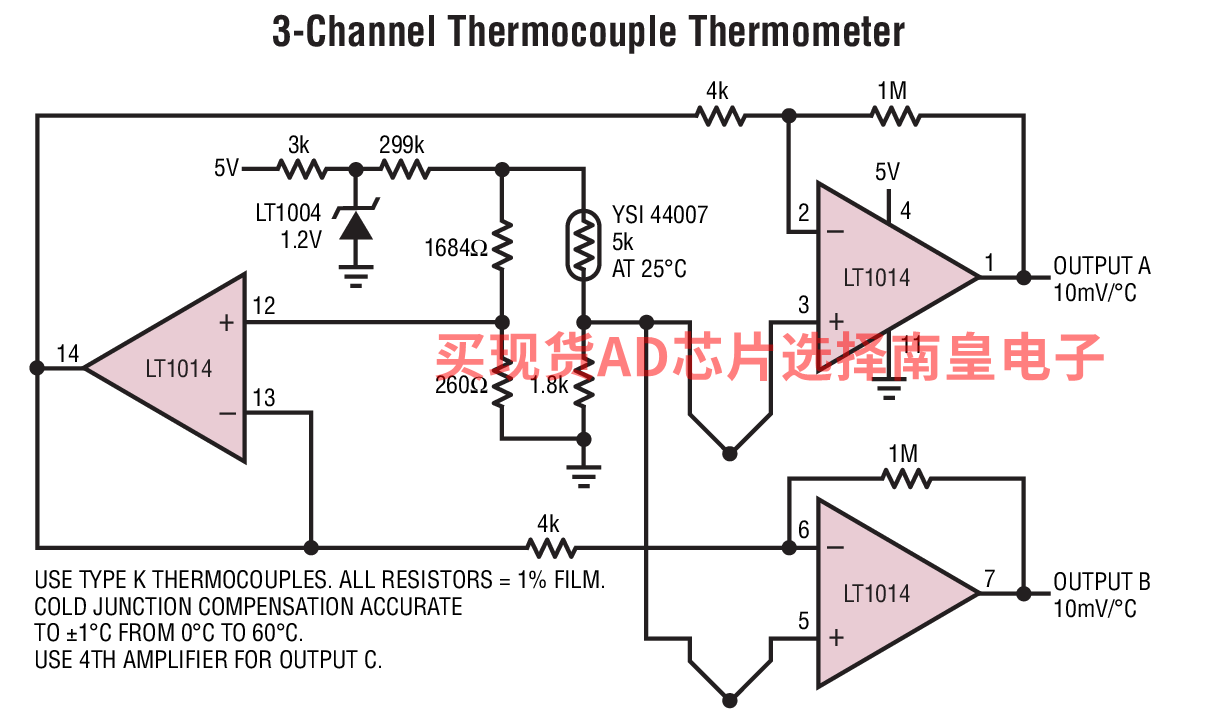

  • 热电偶放大器
  • 仪表放大器
• 4mA-20mA 电流回路发送器
• 多限制门限检测
• 有源滤波器
• 多增益部件

• 单电源操作
  • 输入电压范围扩展至地
  • 输出在吸收电流时摆动至地
• 引 脚与具精准规格的 1458 和 324 兼容
• 保证失调电压：150μV 最大值
• 保证低漂移：2μV/°C  最大值
• 保证失调电流：0.8nA  最大值
• 保证高增益
  • 5mA 负载电流：最小增益 150 万
  • 17mA 负载电流：最小增益 80 万
• 保证低电源电流：500μA 最大值
• 低电压噪声：0.55μVP-P (0.1Hz 至 10Hz)
• 低电流噪声：优于 OP-07，达到了 0.07pA/√Hz



LT1013ACN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：

LT1013ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.95（100-499个）；3.8（1000+个）

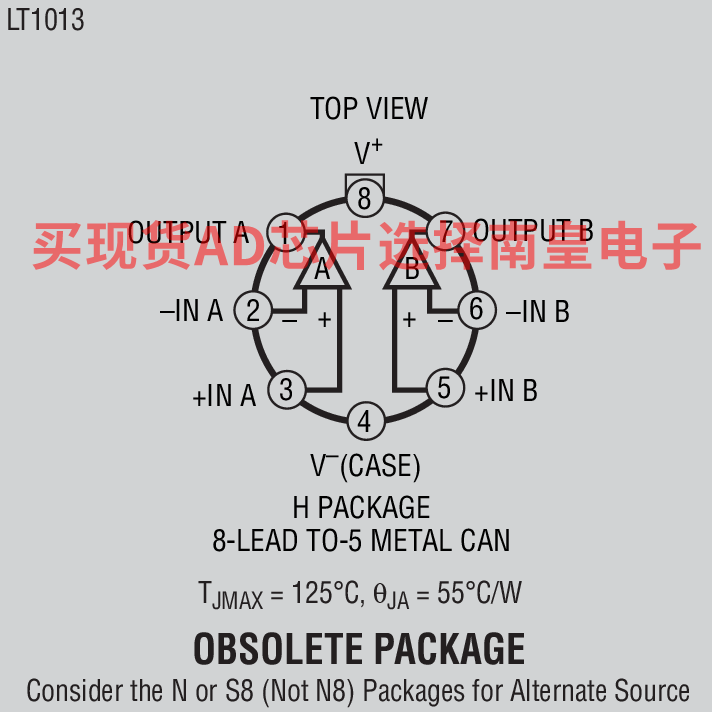

LT1013AMH，封装：8-Lead TO-5 (0.2 Inch PCD)，包装形式及数量：托盘，20，工作温度：-55 to 125C，AD官网报价：

LT1013CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.4（100-499个）；2.30（1000+个）

LT1013DN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.95（100-499个）；1.9（1000+个）

LT1013DS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT1013DS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3（100-499个）；2.83（1000+个）

LT1013DS8#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：

LT1013DS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3（100-499个）；2.83（1000+个）

LT1013IN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：

LT1013IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.75（1000+个）

LT1013IS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：

LT1013IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.31（100-499个）；5.14（1000+个）

LT1013IS8#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LT1013IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.31（100-499个）；5.14（1000+个）

LT1013ACN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：

LT1013ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.95（100-499个）；3.8（1000+个）

LT1013AMH，封装：8-Lead TO-5 (0.2 Inch PCD)，包装形式及数量：托盘，20，工作温度：-55 to 125C，AD官网报价：

LT1013CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.4（100-499个）；2.30（1000+个）

LT1013DN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.95（100-499个）；1.9（1000+个）

LT1013DS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT1013DS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3（100-499个）；2.83（1000+个）

LT1013DS8#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：

LT1013DS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3（100-499个）；2.83（1000+个）

LT1013IN8，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：

LT1013IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.75（1000+个）

LT1013IS8，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：

LT1013IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.31（100-499个）；5.14（1000+个）

LT1013IS8#TR，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LT1013IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.31（100-499个）；5.14（1000+个）
