LT1009（2.5V 基准）-AD代理

LT1009的基本参数

制造厂商：AD
产品类别：基准电压源
技术类目：分流基准电压源
功能描述：2.5V 基准
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1009的产品详情：

LT1009 是一款精准修整型 2.5V 并联稳压器二极管，具有一个仅为 ±5mV 的最大初始容差。低动态阻抗和宽工作电流范围提升了其通用性。利用片内修整实现了 0.2% 的基准容差，它不仅较大限度地减小了初始电压容差，而且还实现了温度漂移的较小化。

虽然采用 LT1009 时无需进行调节，不过，第三个终端还是提供了 ±5% 的基准电压调节范围，旨在校准系统误差。在许多应用中，LT1009 可被用作 LM136 的引脚兼容型替代器件，并免除了外部修整网络。

如需一款具有较低漂移的 2.5V 基准，请参见 LT1019 的数据表。

应用

用于 5V 系统的基准
8 位 A/D 和 D/A 基准
数字伏特计
电流环路测量和控制系统
电源监视器

LT1009的优势和特点：

点击这里获取军用性能 (JAN Class S) 器件数据表 —— 您将被指引至美国国防部哥伦布供应中心的产品数据表。
最大初始容差：0.2%

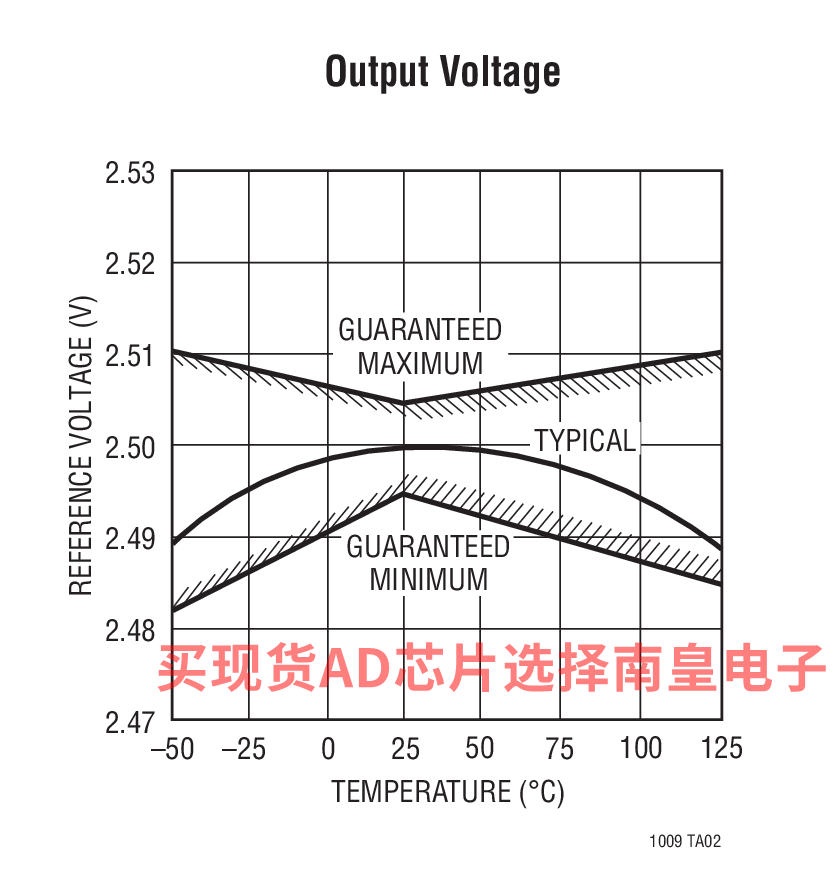

保证温度稳定性
0.6Ω 最大动态阻抗
宽工作电流范围
可与 LM136 直接互换以改善性能
无需针对最小温度系数进行调节
采用 8 引脚 SO 和 MSOP 封装以及 3 引脚 TO-92 封装

LT1009具体的完整产品型号参数及价格（美元）：

5962-8961001XA，封装：3-Lead TO-46，包装形式及数量：托盘，20，工作温度：，AD官网报价：

LT1009CDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，6800，工作温度：0 to 70C，AD官网报价：

LT1009CDICE#MILDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，400，工作温度：0 to 70C，AD官网报价：

LT1009CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.39（1000+个）

LT1009CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.39（1000+个）

LT1009CZ#PBF，封装：3-Lead TO-92，包装形式及数量：托盘，100，工作温度：0 to 70C，AD官网报价：1.81（100-499个）；1.7（1000+个）

LT1009CZ#TRPBF，封装：3-Lead TO-92，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：1.81（100-499个）；1.7（1000+个）

LT1009IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.31（100-499个）；3.14（1000+个）

LT1009IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.31（100-499个）；3.14（1000+个）

LT1009IZ#PBF，封装：3-Lead TO-92，包装形式及数量：托盘，100，工作温度：-40 to 85C，AD官网报价：3.06（100-499个）；2.89（1000+个）

LT1009IZ#TRPBF，封装：3-Lead TO-92，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：3.06（100-499个）；2.89（1000+个）

LT1009S8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.44（100-499个）；2.26（1000+个）

LT1009S8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.44（100-499个）；2.26（1000+个）

LT1009的评估套件：
