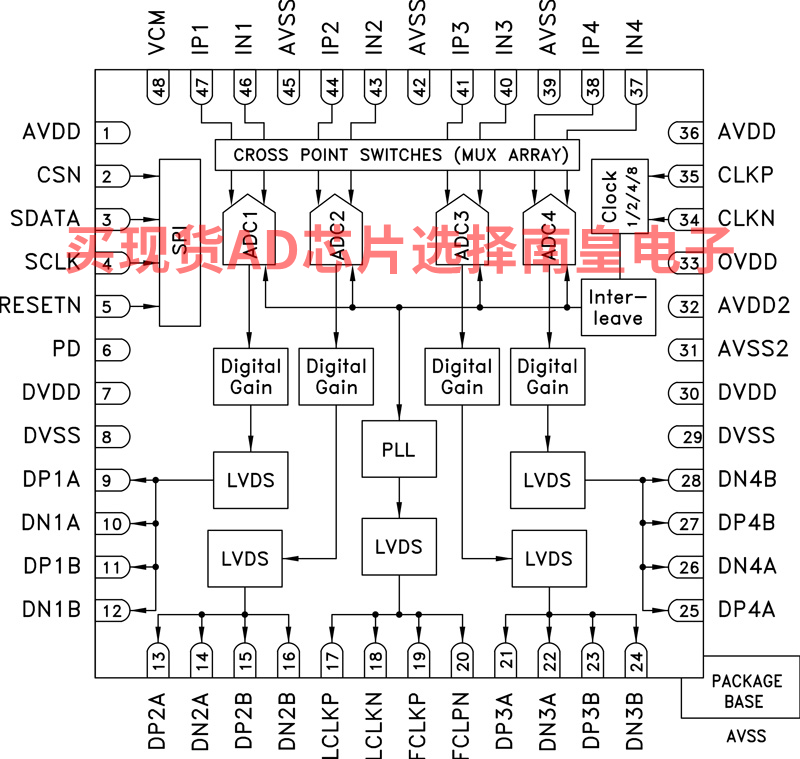

HMCAD1511是一款多功能、高性能、低功耗模数转换器(ADC)，采用时间交错技术来提升采样速率。 集成式交叉点开关激活用户选择的输入。

在单通道模式下，可以选择四个输入中的一个作为单个ADC通道的有效输入。 在双通道模式下，可以为每一个ADC通道选择四个输入中的任意两个。 在四通道模式下，任意输入都可分配至任意ADC通道。

内部低抖动可编程时钟分频器使得针对所有工作模式采用单个时钟源成为可能。

HMCAD1511基于专利结构，采用内部基准电压源电路、串行控制接口和串行LVDS/RS DS输出数据。 数据和帧同步时钟用于接收机的数据捕捉。 内部1至50X数字粗调增益的ENOB大于7.5（最高16X增益），可通过数字方式实现示波器增益设置。 针对每一个ADC可单独设置内部数字精调增益，以便校准增益误差。

通过串行控制接口(SPI)，可向ADC施加各种模式和配置设置。 每个通道都可独立关断，并且数据格式可通过此接口选择。 可使用单个外部引脚设置全芯片空闲模式。 寄存器设置决定了此引脚的确切功能。

HMCAD1511设计为可轻松与多个供应商提供的现场可编程门阵列(FPGA)实现接口。

应用

• USB供电型示波器
• 数字示波器
• 卫星接收机

• 8位高速单通道/双通道/四通道ADC
  单通道模式： FSmax = 1000 MSPS
  双通道模式： FSmax = 500 MSPS
  四通道模式： FSmax = 250 MSPS
• 集成交叉点开关（多路复用阵列）
• 1X至50X数字增益
  高达32X无失码
• 1X增益： 49.8 dB SNR
  10X增益： 48.2 dB SNR
• 内部低抖动可编程时钟分频器
• 超低功耗
  710 mW（包括I/O，1000 MSPS）

• 从休眠状态启动的时间：0.5 μs；从掉电状态启动的时间：15 μs
• 内部基准电压源电路，无需外部元件
• 粗调和精调增益控制
• 针对每一个ADC提供数字增益精调能力
• 内部失调校正
• 电源电压：1.8 V
• 控制接口引脚具有1.7 - 3.6 V CMOS逻辑电压
• 串行LVDS/RS DS输出
• 7x7 mm QFN 48引脚(LP7D)封装

HMCAD1511，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：55.82（100-499个）

HMCAD1511TR，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：55.82（100-499个）

EVAL-HMCAD1511：HMCAD1511评估板

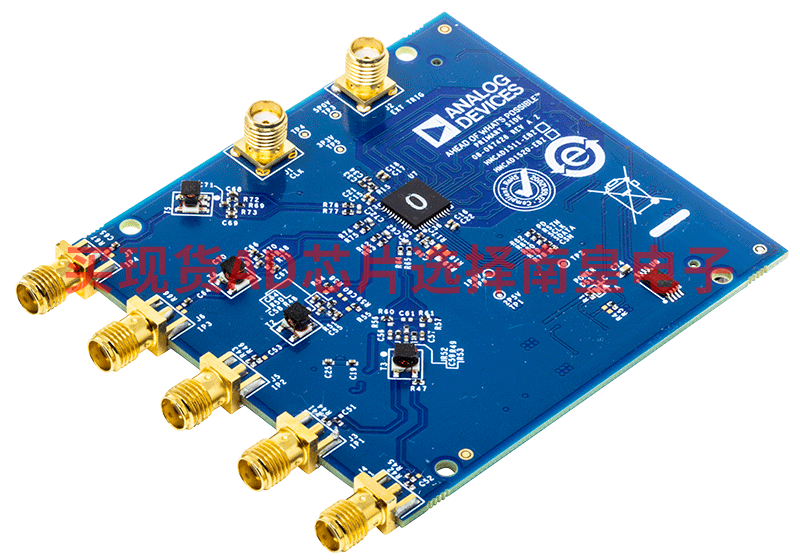

HMCAD1520-EBZ (HMCAD1511-EBZ)支持12位（8位）、640MSPS (1GSPS)多通道模数转换器HMCAD1520 (HMCAD1511)。该电路板将LTM8078开关稳压器和ADM7154 LDO用作其电源，并将LTC6419用作可选高速ADC驱动器。该电路板可使用FMC (Vita57.1)连接器与FPGA开发板直接接口。

本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与EVAL-SDP-CH1Z数据捕获卡接口，允许用户下载捕获的数据进行分析。现可使用ACE软件包实现器件控制和后续数据分析。

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

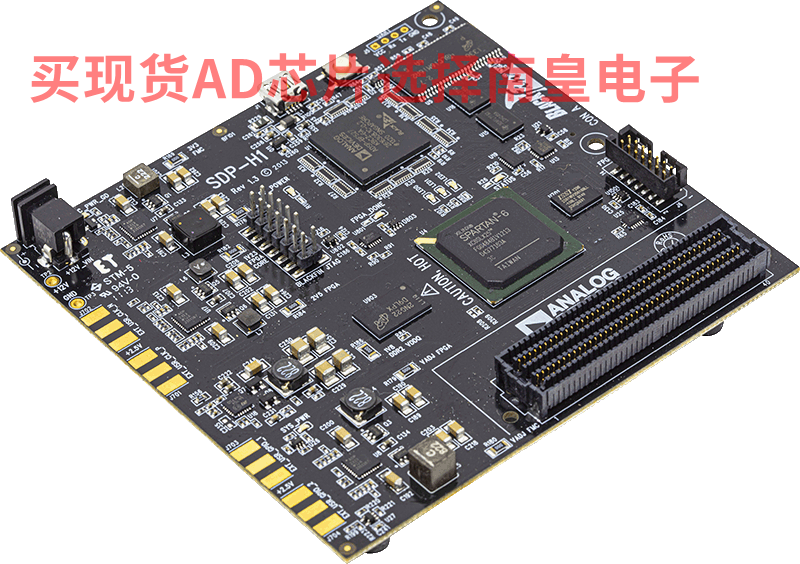

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
