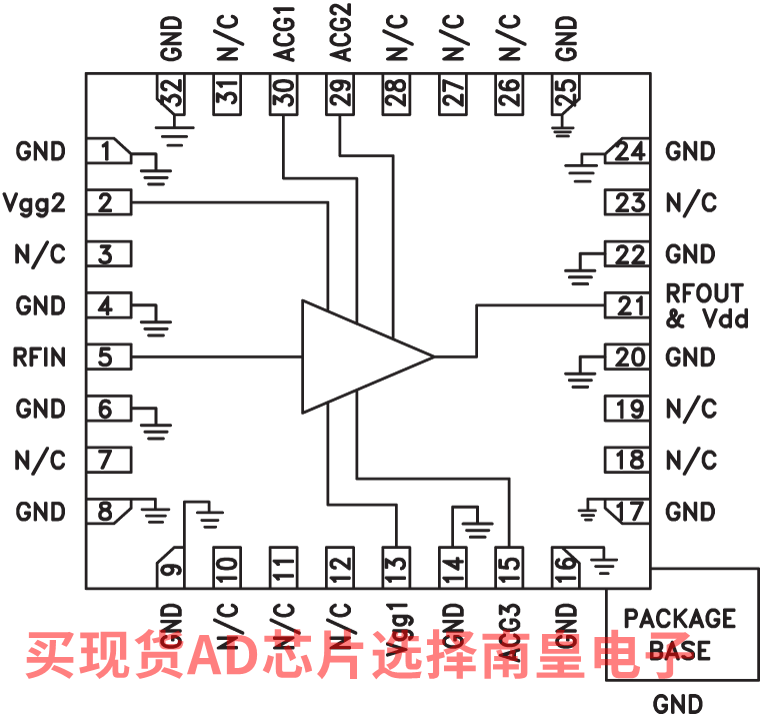

HMC994APM5E是一款GaAs pHEMT MMIC分布式宽带功率放大器，工作频率范围为DC至28 GHz。该放大器提供13 dB增益，+29 dBm饱和输出功率，23% PAE(+10V电源)。输出IP3高达+38 dBm，HMC994APM5E适合要求高线性度的军事、太空以及点对点和点对多点无线电应用。HMC994APM5E在4至16 GHz范围内具有极为平坦的增益，因而非常适合EW、ECM、雷达和测试设备应用。HMC994APM5E放大器I/O内部匹配至50 Ω，采用无引脚QFN 5×5 mm表贴封装。

应用

• 测试仪器仪表
• 微波无线电和VSAT
• 电信基础设施
• 军事和太空
• 光纤产品

• P1dB输出功率：+27 dBm
• Psat输出功率：+29 dBm
• 高增益：13 dB
• 输出IP3：+38 dBm
• 电源电压：Vdd = +10V (250 mA)
• 50 Ω匹配输入/输出
• 32引脚5×5 mm SMT封装：25 mm2

HMC994APM5E，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：157.3（100-499个）

HMC994APM5ETR，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：157.3（100-499个）

HMC994APM5ETR-R5，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：157.3（100-499个）

EVAL-HMC994APM5：HMC994APM5 评估板

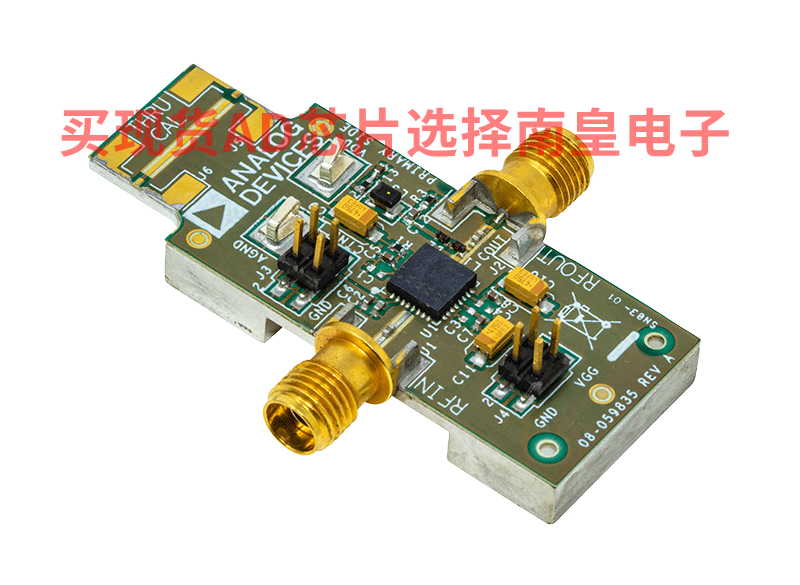

EV1HMC994APM5由采用10 mil厚的Rogers 4350铜箔制成的双层印刷电路板(PCB)组成，并安装在铝制散热器上。该散热器有助于器件散热并向PCB提供机械支持。散热器上的安装孔便于连接至散热器，从而改善热管理性能。RFIN和RFOUT端口配有2.9 mm插口同轴连接器，且其各自的RF走线具有50 Ω特征阻抗。EV1HMC994APM5需要在其RFOUT端口上连接外部偏置器才能工作。

EV1HMC994APM5配有在HMC994APM5E的整个工作温度范围内适用的组件。为校准评估板走线损耗，在J5和J6连接器之间提供了一个直通校准路径THRU-CAL。J5和J6必须安装2.92 mm RF连接器才能使用该直通校准路径。直通校准路径性能参见用户指南中的图3和表2。可以通过两个4引脚接头J3和J4（参见用户指南中的表1）来获取电源电压、接地电压、栅极控制电压和检测器输出电压。

RF走线为50 Ω接地共面波导走线。封装接地引线和裸露焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中于接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

EV1HMC994APM5上的解耦电容表示用于测量电路性能的配置，详情请参阅AN-2061。可以减少连接至ACG2、ACG3/ACG4、VGG1和VGG2引脚的电容器数量，但具体减少量因系统而异。减少电容器数量时，建议首先移除离HMC994APM5E最远的最大电容器。

有关HMC994APM5E的完整详细信息，请参见HMC994APM5E数据手册。
