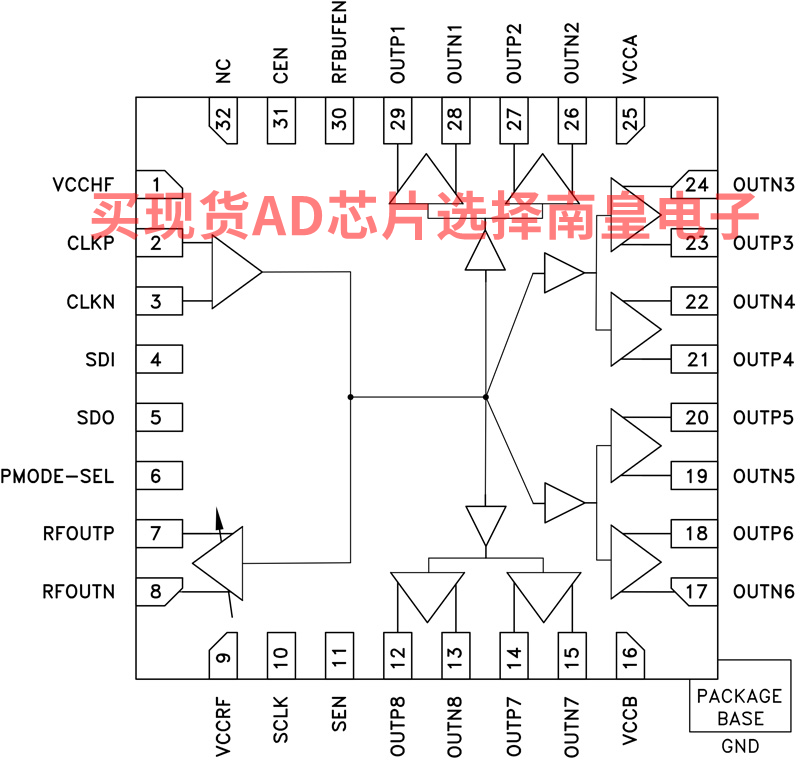

HMC987LP5E 1:9扇出缓冲器设计用于低噪声时钟分配。 该器件旨在生成上升/下降时间小于100 ps的相对方波输出。 HMC987LP5E具有低偏斜和抖动输出以及快速上升/下降时间，从而可以控制混频器、ADC/DAC或SERDES器件等下游电路的低噪声开关功能。 这些应用中，当时钟网络带宽足够宽并允许方波切换时，噪底尤为重要。 HMC987LP5E的输出以2 GHz驱动，其噪底为-166 dBc/Hz，相当于0.6 asec/rtHz抖动密度，或8 GHz带宽内的50 fs。

输入级可单端或差分驱动，可采用多种信号格式（CML、LVDS、LVPECL或CMOS），以及交流或直流耦合。 输入级同样具有可调输入阻抗。 该器件集成带有可调摆幅/功率电平的8路LVPECL输出和1路CML输出，步进为3 dB。

各输出级可以通过硬件控制引脚或串行端口接口的控制使能或禁用，以便在不需要时节省电能。

应用

• SONET、光纤通道、GigE时钟分配
• ADC/DAC时钟分配
• 低偏斜和抖动时钟或数据扇出
• 无线/有线通信
• 电平转换
• 高性能仪器仪表
• 医疗成像
• 单端至差分转换

• 超低噪底： -166 dBc/Hz（2 GHz）
• LVPECL、LVDS、CML和CMOS兼容输入
• 最多8路差分或16路单端LVPECL输出
• 一路可调功率CML/RF输出

• 串行或并行控制、硬件芯片使能
• 关断电流：< 1 uA
• 32引脚5x5 mm SMT封装25 mm²

HMC987LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.24（100-499个）

HMC987LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.24（100-499个）

EVAL-HMC987LP5E：HMC987LP5E评估板

HMC987LP5E评估板可通过并行端口或SPI（串行端口接口）控制。并行端口控制通过评估板上的简单跳线设置实现。串行端口接口提供更大的灵活性。此HMC987LP5E评估套件还包括具有图形用户界面(GUI)的PC兼容软件以及串行端口接口所需的软件驱动程序，允许用户读取和写入所有器件寄存器，设置增益电平，保存并调用器件配置

本页提供评估HMC987LP5E的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
