HMC984LP4E是一款高性能、超低相位噪声、SiGe BiCMOS鉴频鉴相器和电荷泵，设计搭配HMC983LP5E（小数分频器）使用，共同组成高性能、低噪声、超低杂散发射小数N分频频率合成器。

与HMC983LP5E搭配使用虽然能获得最佳性能和最多特性，但HMC984LP4E还可作为低相位噪声鉴频鉴相器独立使用。

HMC984LP4E可接受差分VCO输入以及高达150 MHz的基准频率。 与HMC983LP5E一同使用时，该器件提供14位基准频率R分频器和自动AND/OR可配置锁定检测指示器，以及集成式CSP（防周跳）能力，可极大地改进频率锁定时间。

集成式电荷泵相位扫描选项可实现至VCO的无缝接口以及带有反转极性的有源环路滤波器。

其他功能包括：可调电荷泵增益和失调电流，可改善线性度和性能；以及软复位，可将所有寄存器复位至默认值，无需执行电源周期。

HMC984LP4E采用紧凑型24引脚4x4 mm LP4封装。

• 超低噪声：
  -231 dBc/Hz FOM整数模式
  -227 dBc/Hz FOM小数模式
• 超低杂散发射： 低于60 dBc小数杂散
• 差分鉴相器输入
• 14位基准分频器

• 锁定指示器输出
• 相位测量功能
• GPIO（通用输入/输出）测试引脚
• 配合使用HMC984LP4E，支持防周跳
• 24引脚、4 x 4 mm、LP4E封装

HMC984LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.54（100-499个）

HMC984LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.54（100-499个）

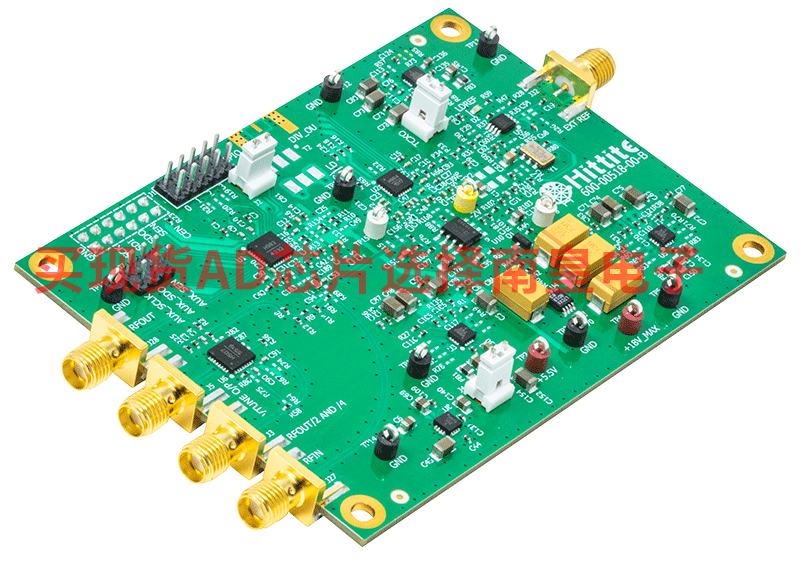

EVAL-HMC983 / EVAL-HMC984：HMC983/HMC984 评估板

本页提供评估HMC983和HMC984的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
