HMC983LP5E是一款小数分频器，用于小数N分频频率合成和独立低噪声分频器应用——这些应用需要出色的杂散性能。

虽然HMC983LP5E可配合所有VCO和/或兼容的鉴相器使用，但与配套器件HMC984LP4E搭配使用时该器件具有优质性能和特性。

HMC983LP5E采用SiGe BiCMOS工艺制造，集成48位Σ-Δ型调制器(DSM)，具有可编程相位累加器尺寸，可实现针对频率步长和分辨率的精确控制。 集成式DSM能以接近0 Hz的频率误差生成频率。 DSM还内置可编程频率扫描能力，具有多种自动和用户定义扫描模式和触发选项，包括硬件触发引脚或带有可选延迟触发的SPI触发。

HMC983LP5E是一款多功能器件，可执行各种配置。 该器件集成5个通用I/O (GPIO)。 DSM输出通过GPIO端口实现，这使得HMC983LP5E可导入和/或导出各种配置选项的DSM序列。

HMC983LP5E分频器输出为差分、开集输出，带有可编程电流，支持不同的片外负载。

• 宽带： DC - 7 GHz输入
  -20位分频器
• 低噪声： -160 dBc/Hz
• 低杂散： 最大杂散
  - 95 dBc
• 48位100 MHz Σ-Δ型调制器(DSM)
  - 可配置DSM尺寸
  - 可编程种子
• 集成式频率扫描器
  - 线性、相干扫描
  - 2路、1路和用户定义扫描模式
  - 自动或触发
  - 可编程种子
  - SPI和外部触发

• 5 GPIO，可用于外部DSM
• 带PFD芯片(HMC984LP4E)，可防止周跳
• 差分VCO输入和分频器输出
• 可编程输出电流控制： -5 mA至17.5 mA开集输出驱动器
• 32引脚5x5mm SMT封装：25mm

HMC983LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.17（100-499个）

HMC983LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.17（100-499个）

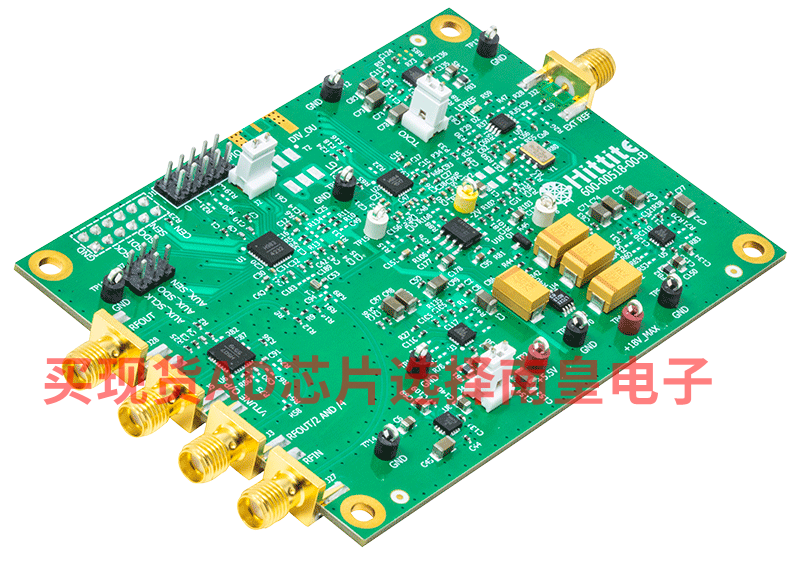

EVAL-HMC983 / EVAL-HMC984：HMC983/HMC984 评估板

本页提供评估HMC983和HMC984的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
