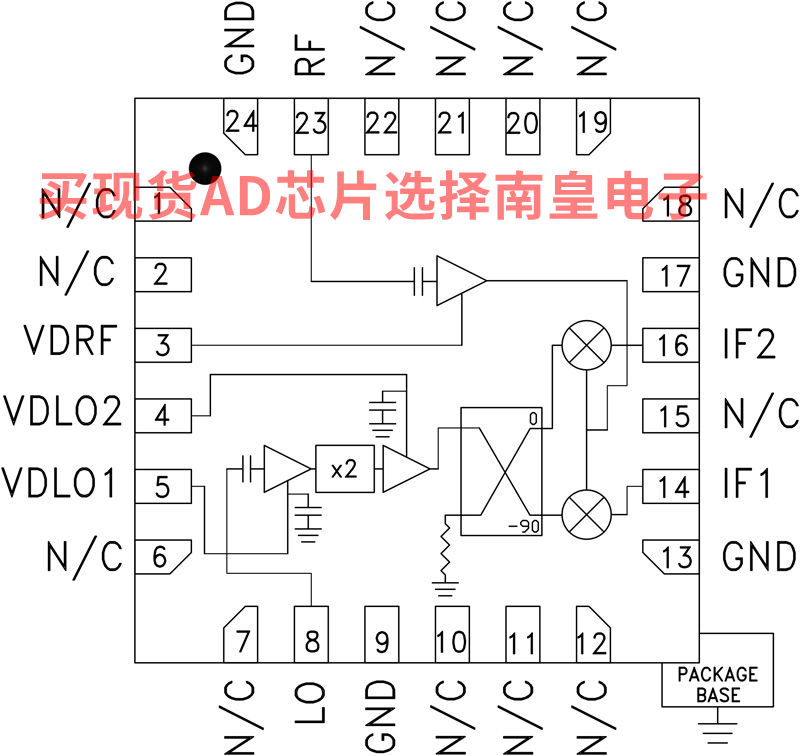

HMC967LP4E是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。 该器件提供15 dB的小信号转换增益、2.5 dB的噪声系数，并在频段范围内提供25 dBc的镜像抑制性能。 HMC967LP4E采用LNA，后接由有源x2倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。 它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。 HMC967LP4E是混合型镜像抑制混频器下变频器组件的小型替代器件，兼容表贴制造技术。

应用

• 点对点和点对多点无线电
• 军用雷达、EW和ELINT
• 卫星通信

• 转换增益： 15 dB
• 镜像抑制： 25 dBc
• 2 LO至RF隔离： 40 dB
• 噪声系数： 2.5 dB

• 输入IP3： 1 dBm
• 24引脚4x4mm QFN封装： 16mm²

HMC967LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：24.25（100-499个）

HMC967LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：24.25（100-499个）

EVAL-HMC967LP4E：HMC967LP4E评估板

本页提供评估HMC967LP4E的评估板信息。
