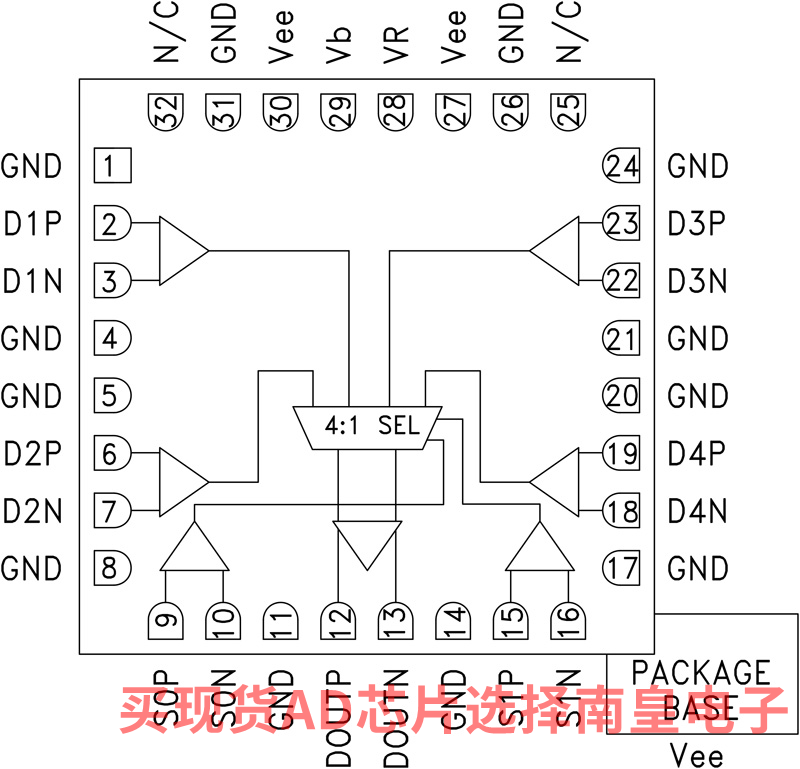

HMC958LC5是一款4:1选择器，设计支持高达14 Gbps数据传输速率和高达14 GHz选择器端口工作频率。 选择器在所选端口置位时将差分输入路由至一个或两个所需输出。 HMC958LC5还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC958LC5的所有单端输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 HMC958LC5的输出可采用差分或单端配置工作。 输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC958LC5采用-3.3V DC单电源供电，提供符合RoHS标准的5x5 mm SMT陶瓷封装。

应用

• SONET OC-192 和 10 GbE
• 16G光纤通道
• 4:1多路复用器
• 内置测试
• 宽带测试和测量

• 差分和单端输入/输出
• 低功耗： 294 mW（典型值）
• 快速上升和下降时间：
  17 ps
• 可编程差分输出电压摆幅：
  525 - 1300 mVp-p

• 传播延迟：
• 单电源： -3.3V
• 32引脚5x5mm SMT封装： 25mm²

HMC958LC5，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：190.88（100-499个）

HMC958LC5TR，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：190.88（100-499个）

HMC958LC5TR-R5，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：190.88（100-499个）

EVAL-HMC958LC5：HMC958LC5评估板

本页提供评估HMC958LC5的评估板订购信息。
