HMC955（具有可编程输出电压的32 Gbps、1:2解复用器）-AD代理

HMC955的基本参数

制造厂商：AD
产品类别：解串器(SerDes)和选择器复用器
技术类目：串行器/解串器(SerDes)和选择器复用器
功能描述：具有可编程输出电压的32 Gbps、1:2解复用器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC955的产品详情：

HMC955LC4B是一款1:2解复用器，支持高达32 Gbps的数据传输速率。该解复用器使用半速率时钟的上升沿和下降沿对01-02序列中的数据进行采样，并在上升沿上将数据锁存到差分输出。该解复用器还具有高速时钟同步反相输入，允许对数据进行加扰。HMC955LC4B还具有输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC955LC4B的所有差分输入都是CML，50 ?电阻片上端接到正电源GND，并支持直流或交流耦合。差分CML输出通过源端接到50 ?电阻，也支持直流或交流耦合。输出可直接连到50 ?地端接系统或带CML逻辑输入的驱动器件。HMC955LC4B采用-3.3 V单电源供电，采用符合ROHS标准的4 x 4 mm SMT陶瓷封装。

应用

SONET OC-192
宽带测试和测量设备
FPGA接口电路
16 G和32 G光纤通道
100千兆以太网
ADC编码器

HMC955的优势和特点：

支持最高32 Gbps的数据速率
660 mW功耗
提供-3.3 V或+3.3 V电源

支持单端和差分工作
24引脚4x4 mm SMT陶瓷封装：16 mm2
反相端口允许对SERDES应用进行数据加扰

HMC955具体的完整产品型号参数及价格（美元）：

HMC955LC4B，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：235.4（100-499个）

HMC955LC4BTR，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：235.4（100-499个）

HMC955LC4BTR-R5，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：235.4（100-499个）

HMC955的评估套件：

EVAL-HMC955LC4B：HMC955LC4B评估板

无

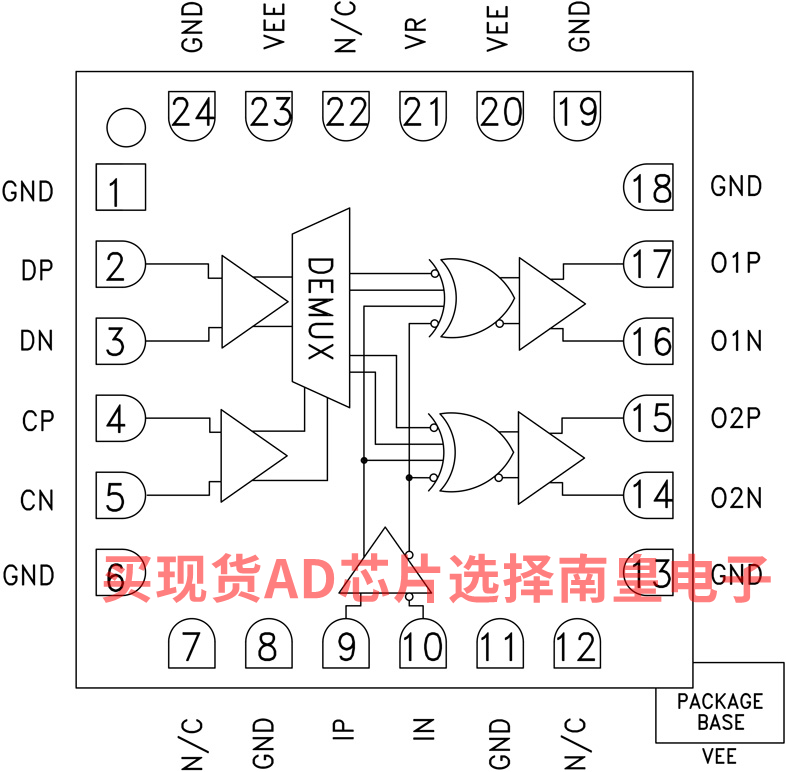

HMC955的电路图解：

HMC955的评估套件：
