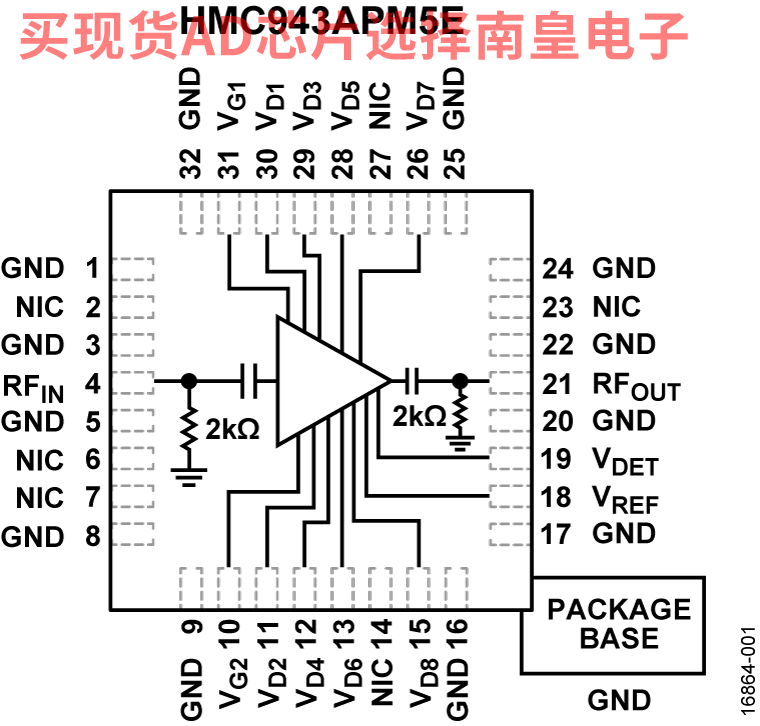

HMC943APM5E 是一款四级砷化镓 (GaAs) 赝晶高电子迁移率晶体管 (pHEMT) 微波单片集成电路 (MMIC) >1.5 W 功率放大器，工作频率范围为 24 GHz 至 34 GHz。HMC943APM5E 使用 5.5 V 电源，可提供 23 dB 的增益、34 dBm 的饱和输出功率 (PSAT) 和 23% 的功率附加效率 (PAE)。39 dBm 的高输出 3 阶交调点 (IP3) 使 HMC943APM5E 适用于微波无线电应用。还提供功率检测器输出。HMC943APM5E 放大器输入/输出 (I/O) 内部匹配至 50 Ω。该器件封装在无引线的 5 mm × 5 mm 表面贴装 LFCSP_CAV 封装中，不需要外部匹配组件。

应用

• 点对点无线电
• 单点对多点无线电
• 微波无线电、甚小孔径终端 (VSAT) 和卫星通信 (SATCOM)
• 军用和航空航天

• 高饱和输出功率 (PSAT)：34 dBm
• 高输出 IP3：39 dBm
• 高增益：23 dB

• 直流电源：1300 mA 时 5.5 V
• 无需外部匹配
• 32 引脚 5 mm × 5 mm LFCSP_CAV 封装

HMC943APM5E，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,100，工作温度：-40 to 85C，AD官网报价：58.67（100-499个）

HMC943APM5ETR，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：58.67（100-499个）

EVAL-HMC943APM5E：HMC943APM5E 评估板

HMC943APM5E 评估板是一款 2 层板，使用 Rogers 4350 并利用高频 RF 设计方面的最佳实践制成。RF 输入和 RF 输出迹线具有 50 ? 的特性阻抗。此电路板使用 SN96 焊料连接到散热器上，并提供低热阻路径。组件使用 SN63 焊料进行安装，可以对表面安装组件进行返工而不影响电路板与散热器的连接。

此评估板和填充的组件适合在 ?40°C 至 +85°C 的环境温度范围内工作。在工作过程中，为了控制 HMC943APM5E 的温度，可以将此评估板连接到温控板上。
