HMC914（带信号丢失检测功能的12.5 Gbps限幅放大器，采用SMT封装）-AD代理

HMC914的基本参数

制造厂商：AD
产品类别：光学数据路径
技术类目：光学限幅放大器
功能描述：带信号丢失检测功能的12.5 Gbps限幅放大器，采用SMT封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC914的产品详情：

HMC914LP4E是一款限幅放大器，设计支持高达12.5 Gbps的数据传输速率。该放大器可在各种输入电压电平范围内工作，提供恒定的差分输出摆幅。 HMC914LP4E具有信号丢失(LOS)指示器输出，输入信号幅度阈值电平可通过LOSTH引脚调节。 HMC914LP4E还集成一个输出电平控制引脚VAC，可用于损耗补偿或输出信号电平优化。差分输出信号摆幅可调节至最高750 mVp-p。此外，片上还提供集成式直流失调补偿。 HMC914LP4E提供模拟RSSI输出电压，该电压与输入信号幅度成比例。

所有单端输入信号均以50 Ω端接至片上+3.3V，并可交流或直流耦合。 HMC914LP4E的输出可采用差分或单端配置工作。 HMC914LP4E采用+3.3V DC单电源供电，提供符合RoHS标准的4x4 mm SMT塑料封装。

应用

基于SONET/SDH的传输系统
OC-192光纤模块
10 Gb以太网
8x和10x光纤通道
宽带RF增益模块

HMC914的优势和特点：

支持高达12.5 Gbps的数据速率
差分小信号增益： 32 dB
可编程信号丢失检测(LOS)
自动输出禁用模式
可调差分饱和O/P电压摆幅，最高750 mV

集成直流失调校正
接收信号强度指示(RSSI)输出
24引脚4x4mm SMT封装： 16mm²

HMC914具体的完整产品型号参数及价格（美元）：

HMC914LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：11.86（100-499个）

HMC914LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：11.86（100-499个）

HMC914的评估套件：

EVAL-HMC914LP4E：HMC914LP4E评估板

无

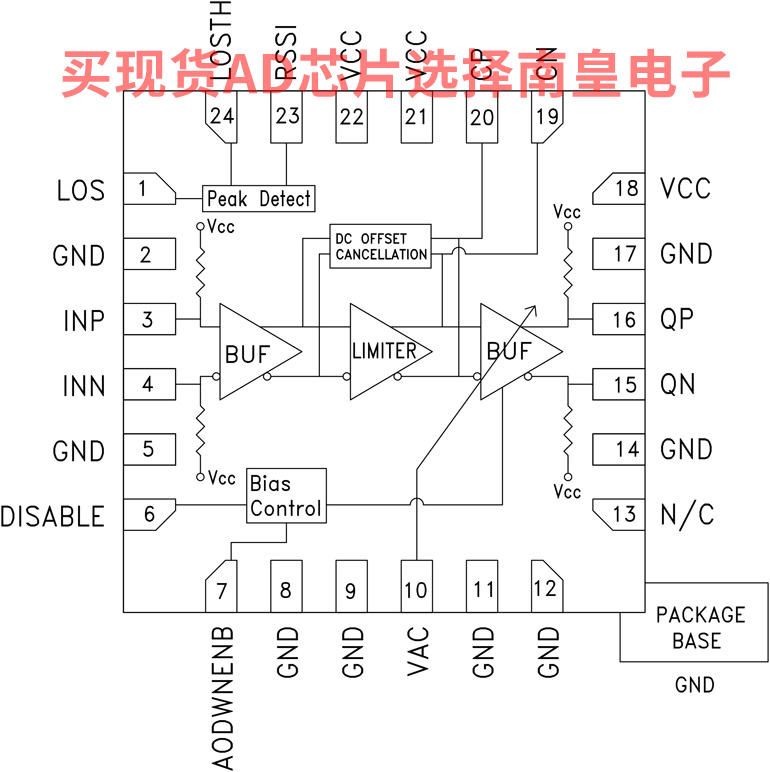

HMC914的电路图解：

HMC914的评估套件：
