HMC905LP3E是一款SiGe BiCMOS低噪声可编程分频器，采用3x3 mm无引脚表贴封装。 在400 MHz至6 GHz 输入频率范围内，该电路可编程并采用N = 1至N = 4分频。 该器件具有高电平输出功率（最高为6 dBm单端）、极低SSB相位噪声和50%占空比，非常适合低噪声时钟产生、LO生成和LO驱动应用。 通过可配置偏置和输出功率控制功能，可进行功耗和输出功率控制。 该器件集成关断特性、良好输入至输出隔离以及快速启动时间。 HMC905LP3E可用于快速切换“乒乓”应用。

应用

• 低噪底LO生成
• 软件定义无线电
• 时钟发生器
• 快速切换频率合成器
• 军事应用
• 测试设备
• 传感器

• 低噪底： -164 dBc/Hz
  （10 MHz失调，N = 4）
• 可编程频率
  分频器，N = 1、2、3或4
• 输入频率范围： 400 MHz至6 GHz

• 输出功率最高+6 dBm
• 休眠模式： 功耗<1 μA
• 16引脚3x3mm SMT封装： 9mm²

HMC905LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：32.11（100-499个）

HMC905LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：32.11（100-499个）

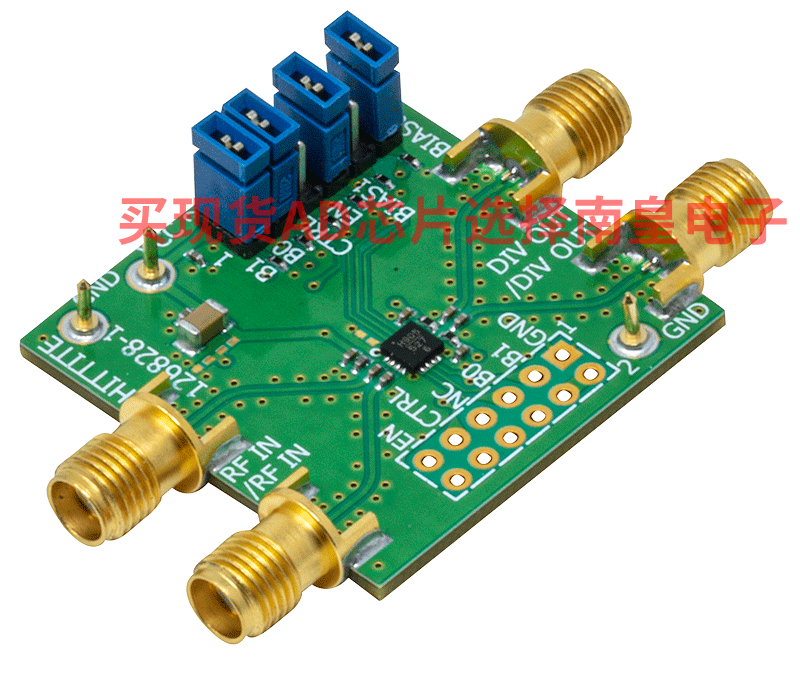

EVAL-HMC905LP3E：HMC905LP3E评估板

本页提供评估HMC905LP3E的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
