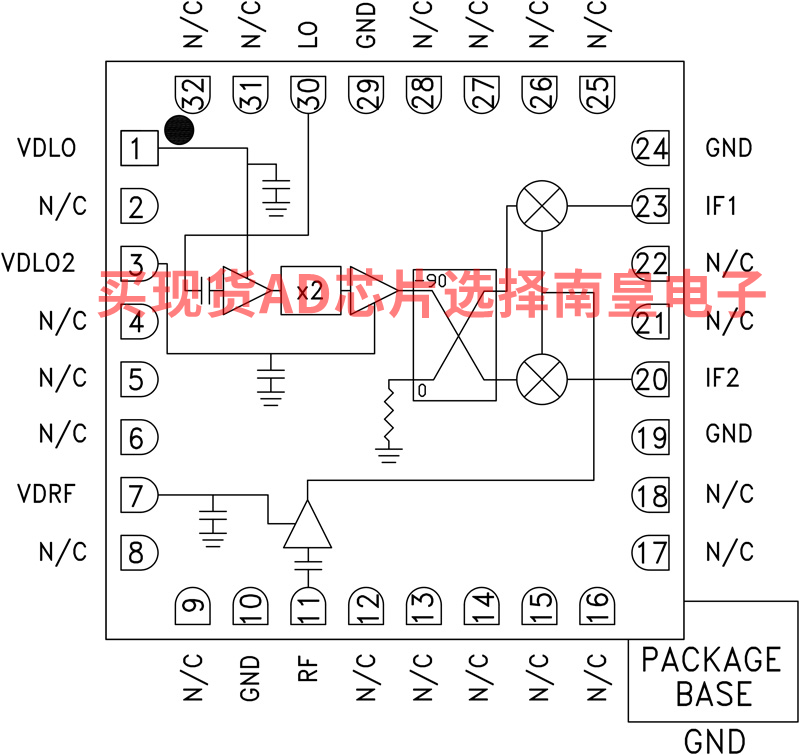

HMC904LC5是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。 该器件提供12 dB的小信号转换增益、3 dB的噪声系数，并在频段范围内提供30 dB的镜像抑制性能。 HMC904LC5采用LNA，后接由有源x2倍频器驱动的镜像抑制混频器。

该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。 它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。 HMC904LC5是混合型镜像抑制混频器下变频器组件的小型替代器件，兼容表贴制造技术。

应用

• 点对点和点对多点无线电
• 军用雷达、EW和ELINT
• 卫星通信

• 转换增益： 12 dB
• 镜像抑制： 30 dB
• 2 LO至RF隔离： 45 dB
• 噪声系数： 3 dB

• 输入IP3： 0 dBm
• 32引脚5x5mm SMT封装： 25mm²

HMC904LC5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：65.42（100-499个）

HMC904LC5TR，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，100，工作温度：-55 to 85C，AD官网报价：65.42（100-499个）

HMC904LC5TR-R5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：65.42（100-499个）

EVAL-HMC904LC5：HMC904LC5评估板

本页提供评估HMC904LC5的评估板订购信息。
