HMC870（MZ光学调制器驱动器，采用SMT封装，DC

HMC870的基本参数

制造厂商：AD
产品类别：光学数据路径
技术类目：调制器驱动器
功能描述：MZ光学调制器驱动器，采用SMT封装，DC - 20 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC870的产品详情：

HMC870LC5是一款GaAs MMIC pHEMT分布式驱动器放大器，采用无引脚5x5 mm表贴封装，工作频率范围为DC至20 GHz。该放大器提供17 dB增益、8 Vp-p饱和输出摆幅，并具有输出摆幅交叉点调节功能。增益平坦度在±0.5 dB时极为出色，且在10 Gbps工作速率下具有300 fs的极低加性RMS抖动。

HMC870LC5为城际和远程设计人员提供针对不同输出驱动要求的可扩展功耗特性。（Vout = 3.6Vp-p时<0.4W，Vout = 8.5Vp-p时<1W）。HMC870LC5的电源(Vdd)工作范围极宽，为+3.3V至+7V，且RF I/O内部匹配至50 Ω。

应用

10 Gbps NRZ MZ和低压调制器驱动器
10 Gbps RZ传输
40 Gbps DQPSK
用于测试与测量设备的宽带增益模块
军事和太空

HMC870的优势和特点：

宽电源电压范围：3.3V至7V
可调输出幅度： 2.5 - 8Vp-p
低加性RMS抖动，<300fs

低直流功耗：1W（Vout = 8Vp-p，Vdd = 7V）
交叉点调节
32引脚5x5mm SMT封装： 25mm²

HMC870具体的完整产品型号参数及价格（美元）：

HMC870LC5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：296.23（100-499个）

HMC870LC5TR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：296.23（100-499个）

HMC870LC5TR-R5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：296.23（100-499个）

HMC870的评估套件：

EVAL-HMC870LC5：HMC870LC5评估板

无

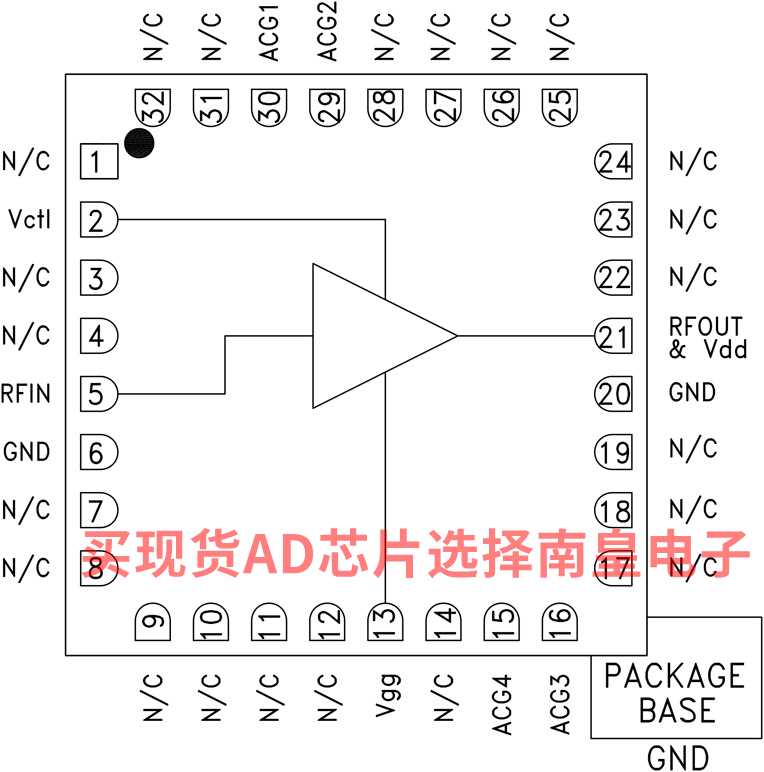

HMC870的电路图解：

HMC870的评估套件：
