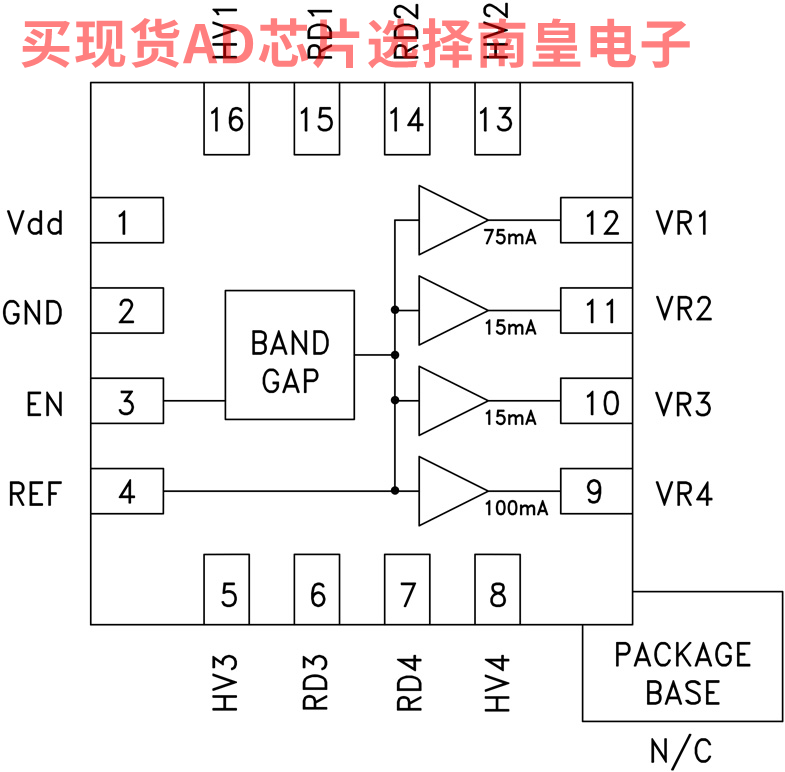

HMC860LP3E是一款BiCMOS超低噪声四通道输出稳压器。 该器件集成低噪声带隙基准电压源并外部去耦，以获得较佳的带内噪声性能。 0.1 MHz至10 MHz范围内具有高电源抑制比(PSRR)，提供针对前置开关稳压器噪声的出色抑制性能。 四个电压输出适合用于频率生成子系统，包括Hittite丰富的集成VCO的PLL系列。 每一个输出电压都可通过一个外部电阻调节为高于或低于默认值。

将相应的HV引脚接地，即可将每一个输出设为5 V。 采用TTL兼容型使能输入可关断稳压器。 HMC860LP3E采用3x3mm QFN SMT封装。

应用

• 测试仪器仪表
• 军用无线电、雷达和ECM
• 基站基础设施
• 超低噪声频率生成
• 小数N分频频率合成器电源
• 混合信号电路电源

• 超低噪声：
  3nV/√Hz (10 kHz)
  7nV/√Hz (1 kHz)
• 高电源抑制比(PSRR) 80 dB (1 kHz)，60 dB (1 MHz)
• 四个电压输出：
  VR1（3V / 80 mA VR2）
  VR3（3V / 20 mA）
  VR4（4.5V / 120 mA）

• 可调输出： 2.5V至5.2V
• 低掉电电流： <1 μA
• 16引脚3x3mm SMT封装： 9mm²

HMC860LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：3.96（100-499个）

HMC860LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.96（100-499个）

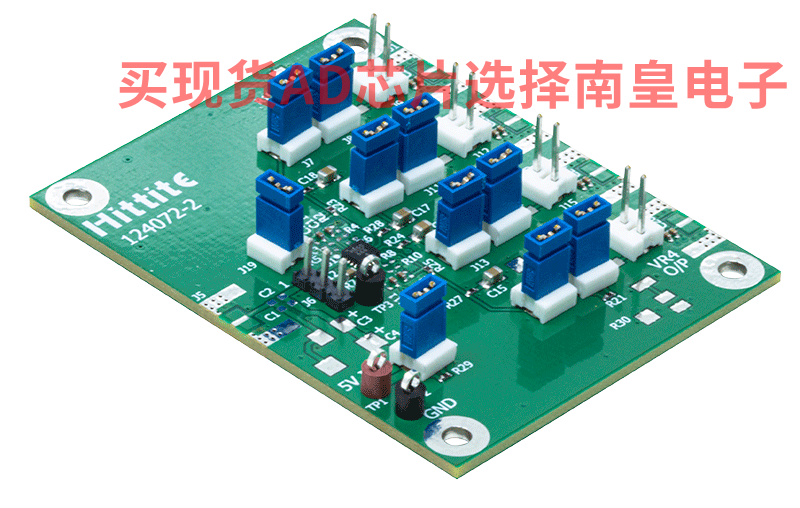

EVAL-HMC860LP3E：HMC860LP3E评估板

本页提供评估HMC860LP3E的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
