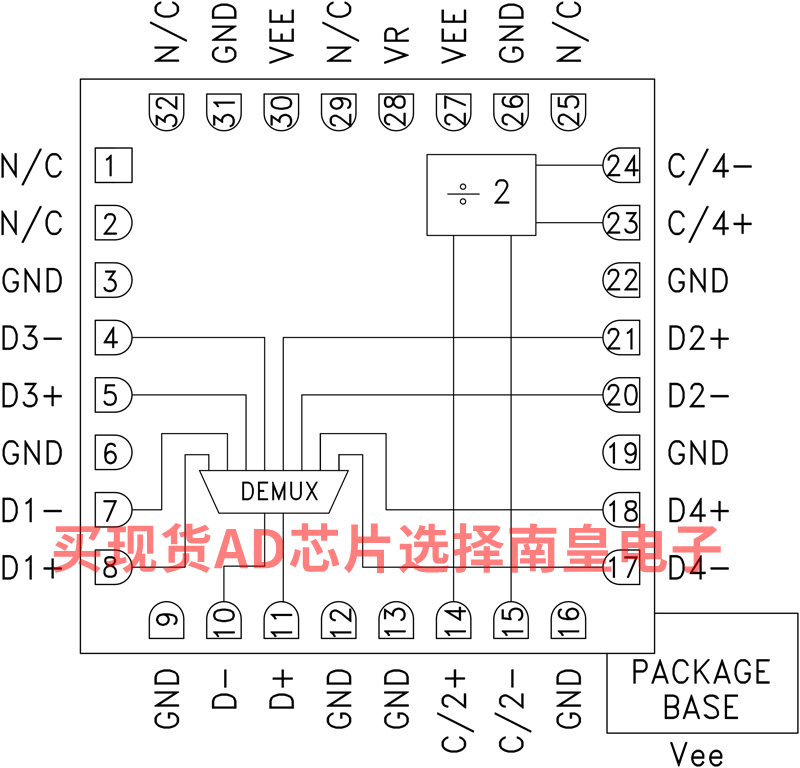

HMC855LC5是一款1:4解复用器，设计用于高达28 Gbps数据解串应用。 该器件使用半速率时钟的上升沿和下降沿来采样输入数据序列D0-D3，并将数据锁存至差分输出。 片上生成1/4速率时钟输出信号，可用来将数据读入其他器件。 解复用器为直流耦合，支持宽带工作。

HMC855LC5的所有时钟和数据输入均采用CML并通过片上50 Ω端接至正电源GND，可采用直流或交流耦合。 差分输出的信号源端接至50 Ω，同样可交流或直流耦合。 输出可直接连接50 Ω接地端接系统，或者通过CML逻辑输入驱动器件。 HMC855LC5还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。 HMC855LC5采用-3.3V单电源供电，提供符合RoHS标准的5x5 mm SMT封装。

应用

• SONET OC-192
• 宽带测试和测量
• 串行数据传输高达28 Gbps
• FPGA接口

• 差分与单端工作
• 半速率时钟输入
• ¼速率参考时钟输出
• 快速上升和下降时间： 22 ps
• 低功耗： 644 mW（典型值）

• 可编程差分输出电压摆幅： 450 - 1,144 mV
• 单电源： -3.3V
• 32引脚5x5mm SMT封装： 25mm

HMC855LC5，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：579.62（100-499个）

HMC855LC5TR，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：579.62（100-499个）

HMC855LC5TR-R5，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：579.62（100-499个）

EVAL-HMC855LC5：HMC855LC5评估板

本页提供评估HMC855LC5的评估板订购信息。
