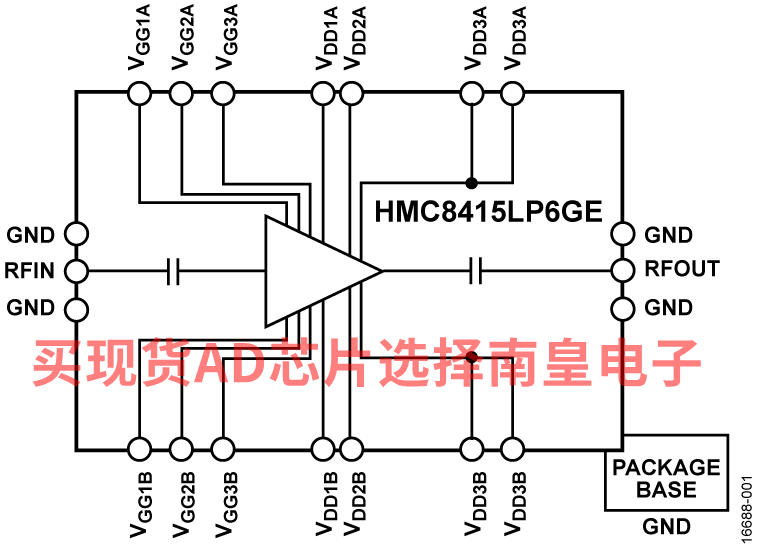

The HMC8415LP6GE is a gallium nitride (GaN), power amplifier, delivering 40 W (46 dBm) with more than 37.5% power added efficiency (PAE) across a bandwidth of 9 GHz to 10.5 GHz.

The HMC8415LP6GE is ideal for pulsed applications, such as wireless weather, marine, and military radar applications.

APPLICATIONS

• Weather radars
• Marine radars
• Military radars

• High output power: 46 dBm typical at PIN = 23 dBm
• High small signal gain: 32.5 dB typical
• High power gain: 23 dB typical at PIN = 23 dBm
• Frequency range: 9 GHz to 10.5 GHz

• High power added efficiency: 40% typical at PIN = 23 dBm
• Supply voltage: VDDxA/VDDxB = 28 V at 1000 mA

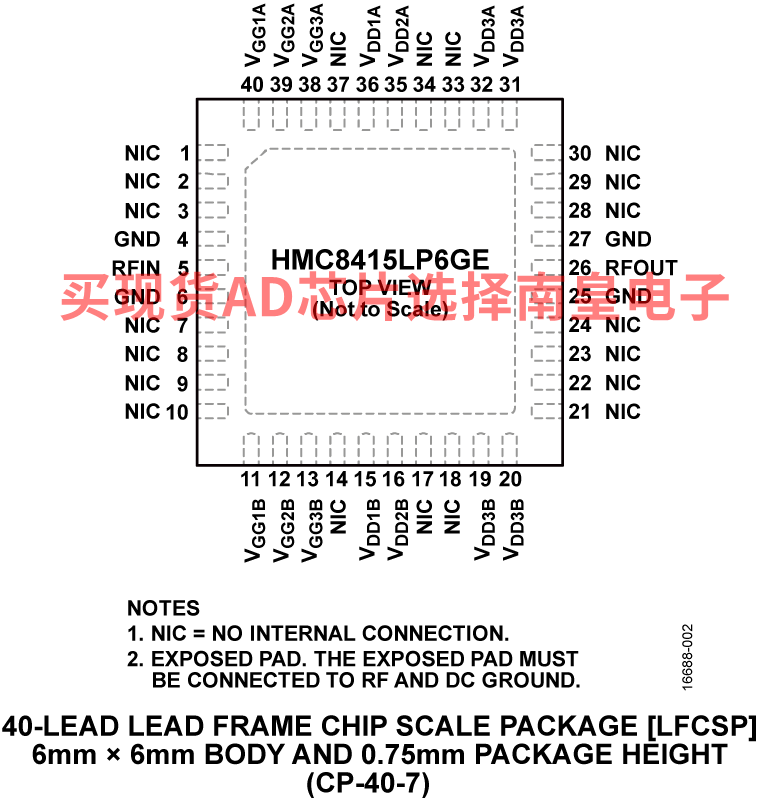

• 6 mm × 6 mm, 40-lead LFSCP

HMC8415A，封装：CHIPS OR DIE，包装形式及数量：托盘，25，工作温度：-55 to 85C，AD官网报价：

HMC8415LP6GE，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：501.83（100-499个）

HMC8415LP6GETR，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：501.83（100-499个）

EVAL-HMC8415：HMC8415 评估板

EV1HMC8415LP6G 评估板由两层 PCB 组成，采用 10 mil 厚 Rogers 4350B 铜箔或安装在铝制散热器上的等效产品制造。该散热器有助于器件散热并向 PCB 提供机械支持。散热器上的安装孔便于轻松连接至较大的散热器，以便改善热管理性能。RFIN 和 RFOUT 端口填充有 2.9 mm 插口同轴连接器，且其各自的 RF 走线特征阻抗为 50 ?。该板配有在器件的整个工作温度范围内适用的元件。由于 HMC8415LP6GE 适用于脉冲直流偏置操作，使用单独的漏极脉冲发生器 PCB 可简化评估过程，无需生成定制脉冲发生器。漏极脉冲发生器 PCB 有四层，采用 Isola 370HR 或等效产品制造。有关所需连接、通过漏极脉冲发生器实现直流偏置和典型性能的信息，请参阅 HMC8415LP6GE 数据手册。
