HMC8411LP2FE 是一款砷化镓 (GaAs)、单片微波集成电路 (MMIC)、假晶高电子迁移率晶体管 (pHEMT) 低噪声宽带放大器，工作范围为 0.01 GHz 至 10 GHz。

HMC8411LP2FE 提供 15.5 dB 的典型增益、1.7 dB 的典型噪声指数和 34 dBm 的典型输出三阶交调点 (OIP3)，只需要 55 mA 电流，5 V 电源电压。19.5 dBm 的典型饱和输出功率 (PSAT) 可以使低噪声放大器 (LNA) 用作 ADI公司众多平衡式同相/正交 (I/Q) 或镜像抑制混频器的本地振荡器 (LO) 驱动器。

HMC8411LP2FE 还具有可在内部匹配至 50 ? 的输入和输出，使得该器件非常适合基于表面贴装技术 (SMT) 的高容量微波无线电应用。

HMC8411LP2FE 采用符合 RoHS 指令的 2 mm × 2 mm 6 引脚 LFCSP 封装。

多功能引脚名称只能供其相关功能引用。

应用

• 测试仪器仪表
• 军事通信

• 低噪声系数：1.7 dB（典型值）
• 单正电源（自偏置）
• 高增益：15.5 dB（典型值）
• 高OIP3：34 dBm（典型值）
• 6引脚、2 mm × 2 mm LFCSP

• 下载HMC8411TCPZ-EP数据手册(pdf)
• 军用温度范围（-55℃至+125℃）
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 产品变更通知
• 认证数据可应要求提供
• V62/19617 DSCC图纸号

HMC8411LP2FE，封装：6-Lead LFCSP (2mm x 2mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：42.63（100-499个）；38.43（1000+个）

HMC8411LP2FETR，封装：6-Lead LFCSP (2mm x 2mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：42.63（100-499个）；38.43（1000+个）

HMC8411TCPZ-EP-PT，封装：6-Lead LFCSP (2mm x 2mm)，包装形式及数量：Cut Tape,500，工作温度：-55 to 125C，AD官网报价：59.68（100-499个）

HMC8411TCPZ-EP-R7，封装：6-Lead LFCSP (2mm x 2mm)，包装形式及数量：卷带，500，工作温度：-55 to 125C，AD官网报价：59.68（100-499个）

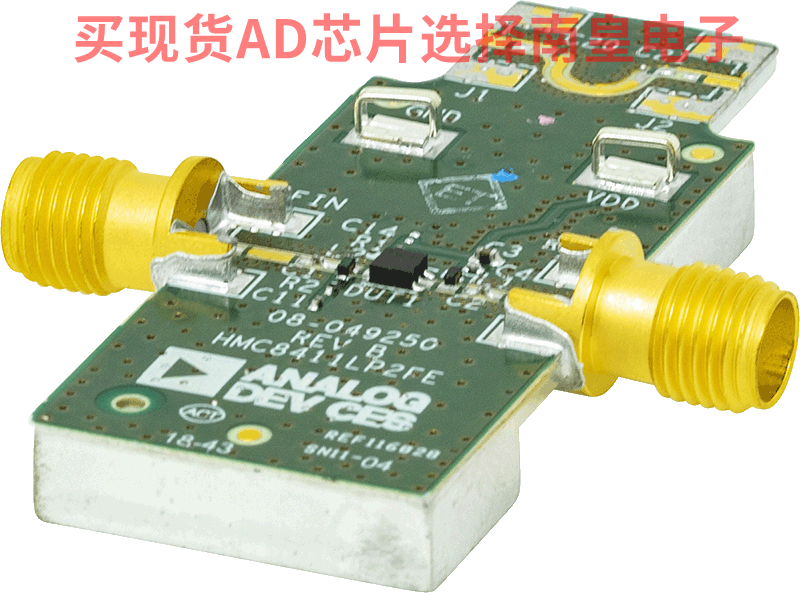

EVAL-HMC8411：HMC8411 评估板

EV1HMC8411LP2F 评估板是一款 4 层板，使用 Rogers 4350 并利用高频 RF 设计方面的最佳实践制成。RF 输入和 RF 输出轨迹具有 50 Ω 的特性阻抗。

此评估板和填充的组件适合在 ?40°C 至 +85°C 的环境温度范围内工作。有关适当的偏置序列，请参见数据手册的“应用信息”部分。

ADI 公司可按需提供完全填充并经过测试的评估板。
