HMC840LP6CE是一款全功能小数N分频锁相环(PLL)频率合成器，集成压控振荡器(VCO)。 频率合成器由带有三频段输出的集成式低噪声VCO、用于低压VCO调谐的自动校准子系统、极低噪声数字相位检波器(PD)、精密控制电荷泵、低噪声参考路径分频器和小数分频器组成。

小数分频频率合成器采用高级Σ-Δ型调制器设计，支持超精细步长和低杂散产物。 相位检波器(PD)采用防周跳(CSP)技术，具有更快的跳频时间。 超低近载波相位噪声和低杂散特性还实现了更宽的环路带宽，从而具有更快的跳频和低微音特性。

有关工作原理和寄存器映射信息，请参见”集成VCO的PLL – RF VCO”操作指南。

应用

• 蜂窝/4G基础设施
• 中继器和毫微微蜂窝
• 通信测试设备
• 有线电视设备
• 相控阵应用
• 替代DDS
• 极高数据速率无线电

• 超低相位噪声：-112 dBc/Hz（带内典型值）
• 品质因数(FOM)：-230 dBc（整数）
• <180 fs RMS抖动
• 24位步长，3 Hz分辨率（典型值）

• 精确频率模式
• 内置数字自测功能
• 40引脚6x6mm SMT封装： 36mm²

HMC840LP6CE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：11.26（100-499个）

HMC840LP6CETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：11.26（100-499个）

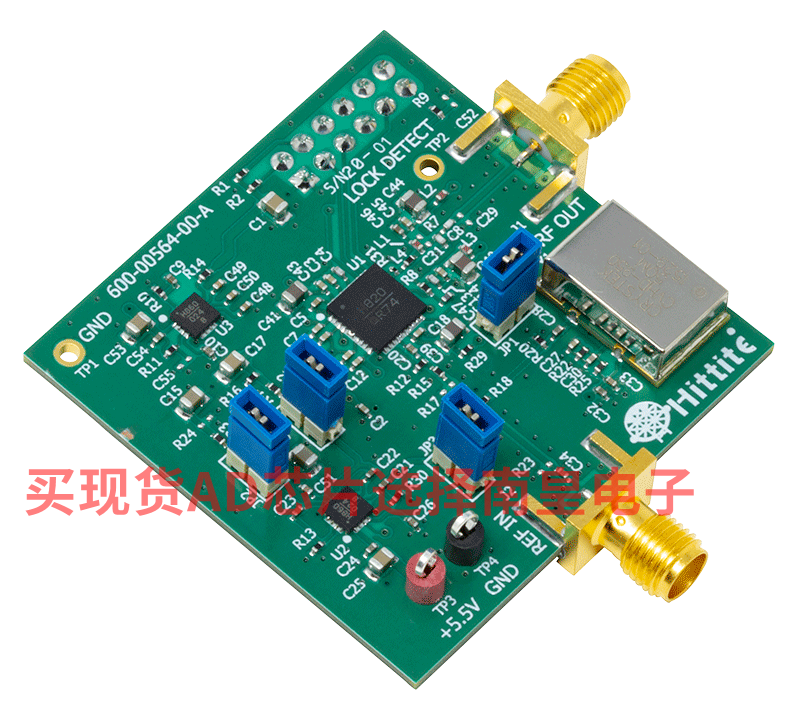

EVAL-HMC840LP6CE：HMC840LP6CE评估板

本页提供评估HMC840LP6CE的评估板订购信息。
